总阻不变的音量控制器
1970/01/01 19:07 点击：437 / 回复：0
谢桢
在有线广播中，许多扬声器是并联在用户馈电线上的。有时个别扬声器的声音大小，要作单独的调节。例如收听环境的噪音有时很大，有时很小；听众有时很多，而有时却很少。这样，除在扩音机上适当地调节输入电平外；在每一个扬声器上也很有必要装置“音量控制器”来调节音量。但是它的调节，不能使其他扬声器的音量受到影响。

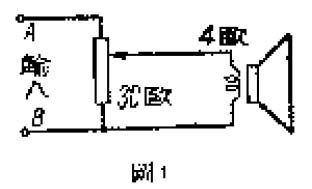

仅仅采用图1的装置来控制音量是不行的。因为当音量最大时，也就是把旋臂转到最上方时，这时30欧和4欧并联，总阻是：Z=
30+4=3.5欧30×4
而旋向最下方时，总阻为30欧。总阻从3.5欧变化到30欧，将近九倍。显然，这样大的变化，会影响其他扬声器的音量，甚至发生过荷和失真现象。因此，我们迫切需要有一种既能很方便的调节音量而总阻却不变化的“音量控制器”。

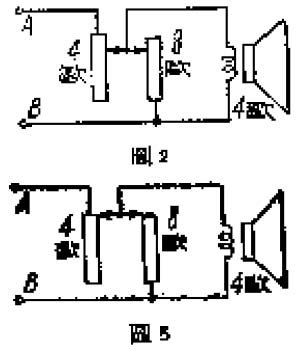

这里介绍的“音量控制器”构造很简单，只是将两只4欧和8欧电位器的旋轴联在一起，成为一个同轴调节的电位器，它的回路见图2。为了在音量开得最大时，输出电力能够全部输入扬声器，并且不影响总阻起见，8欧电位器的绕线所占全长，要比4欧的稍短些，使活动臂都到达顶上时，8欧电位器的活动臂恰好脱开电阻线，成为断路（图3）。
现在让我们来计算一下，当活动臂在各个不同位置时，也就是当音量大小不同时总阻的变化情况；
（1）当音量最大时，活动臂在最上端，（图3）音频电流自A端直接经活动臂到扬声器，因此这时的回路总阻等于扬声器的总阻4欧。
（2）当活动臂转到离A端四分之一处，（图2）音频电流经过4欧电位器的四分之一的电阻（1欧）后，再流过扬声器和8欧电位器的四分之三的电阻（6欧）并联的回路，这时总阻是：Z=1+6×4＝3.4欧

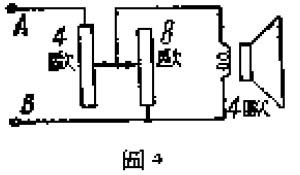

（3）当活动臂在中间位置时，（图4）电流流经4欧电4×位4 器的一半（2欧）再流过8欧电位器的一半（4欧）和扬声器并联的回路。这时的电阻是：Z＝2＋ 4+4=4欧。
（4）当活动臂在下部四分之三处时（图5），电流流经4欧电位器的四分之三的电阻（3欧）处，再流经8欧电位器的四分之一的电阻（2欧）和扬声器并连的回路。这时的总阻是：z＝3＋ 2+4=4.3欧
（5）当活动臂向下旋到底时，这时扬声器短路，没有声音8欧电位器在回路中已经不起作用，电流只流过4欧电位器，所以总阻是4欧电位器本身的阻值。
根据上面计算的结果，总阻变化是从3.4欧到4.3欧，变化范围是很小的。显然比图1的方法好得多了。我们曾经在一百瓦扩音机上接用这样装置的扬声器90个，都得到了预期的效果。（谢桢）（西安建筑工程部西北第三工程公司政治部电影队）
