双声道集成功放IC TDA7265功放电路图 1970/01/01 19:05 点击:3230 / 回复:0

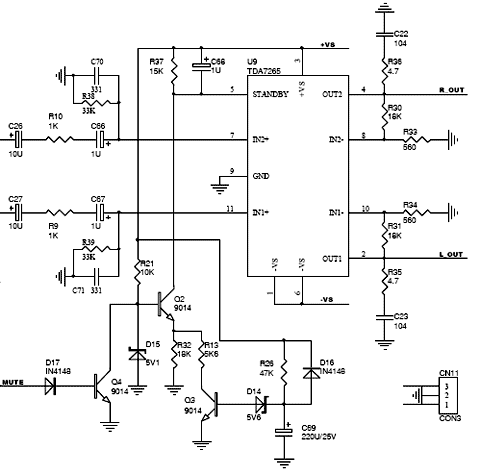

电路图只给出了后级功放

站长的一点经验:

A,TDA7265脚PIN5为STANBY/MUTE脚:

1,当5脚电压大于电源电压VCC-2.5V时进入STANBY状态,5脚电压在(VCC-2.5V)和(VCC-6V)之间时为静音状态,输出都没有声音。
2,当5脚电压小于电源电压VCC-6V时进入正常状态.图中可用CPU控制MUTE端,达到静音效果。

B,关于TDA7265使用电压

批量生产,请保持空载时最大不超过±22V,满载低些。
C,关于失真

请匹配8欧姆喇叭。
检查变压器功率是否足够,大动态电压是否拉的太低。
动态检查5脚电压看状态是否稳定,是否在静音--正常---静音这么反复。
是否用了质量不合格的器件。

文章:mobedu [1970/01/01 19:05]
