欧姆计

来自维基百科自由的百科全书

一个普通的欧姆计

欧姆计 (ohmmeter) ，又称为电阻表，是一种专门测量电阻的仪器。电机元件阻碍电流流动的性质，称为电阻，单位为欧姆。毫欧姆计专门测量微小的电阻；而百万欧姆计，又称为兆欧计，或高阻表，则专门测量非常巨大的电阻。

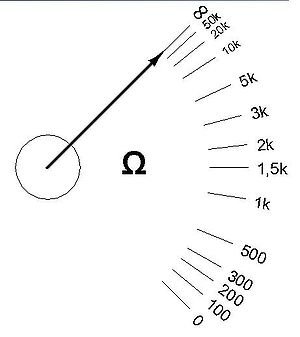

经过放大欧姆计的刻度

原始的欧姆

欧姆计原本的设计，用一个小型电池施加电压于电阻，又用一个改装的检流计 (galvanometer) 来测量流过电阻的电流。检流计的刻度改以欧姆来标记。由于电池施加的恒定电压，保证电阻会与电流成反比。所以，知道电流，就可以得到电阻。

如上图，欧姆计的刻度表示从零至无穷大。当两个探针接触在一起时，电阻为零；分开时，电阻为无穷大。在这两个数目之间的广大数域，怎样表示出来？答案是以对数比例方式。所以，假设电池的电动势为6volt，想要设定电流为4mA，则内部电阻必须调整为1.5KΩ。当两个探针接触在一起时，总电阻是1.5KΩ，电流是4mA，欧姆计的显示针显示电阻为0KΩ。

 当显示针在零与无穷大的中间时，电流是2mA。那么，总电阻是3KΩ，测量的电阻是1.5KΩ。

 当显示针在零与1.5KΩ的中间时，电流是3mA。那么，总电阻是2KΩ，测量的电阻是500Ω。

 当显示针在1.5KΩ与无穷大的中间时，电流是1mA。那么，总电阻是6KΩ，测量的电阻是4.5KΩ。

这种欧姆计有一个重要缺点，那就是它需要一个很稳定的电池电压。经过使用一段时间后，电压会渐渐降低。这会使得欧姆计失去准确度。当两个探针接触在一起时，显示针不再会指向0KΩ，而会指向越来越大的电阻值。

四端点量测

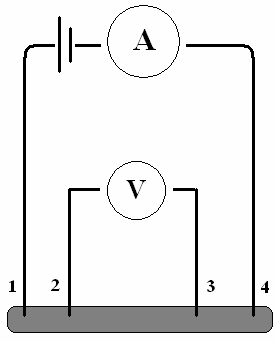

四端点量测技术可以用来准确地测量点 2 与点 3 之间的电阻。

由于电压 不包括在内点 1 与点 2 之间和点 3 与点 4 之间的电阻所产生的电压。得到的电阻值非常的准确。这四端点量测技术 (four-terminal measurement) 称为开尔文传感，因开尔文勋爵而命名。于 1861 年，开尔文勋爵发明了开尔文电桥 (Kelvin bridge) ，专门测量微小电阻。四端点量测技术也可以用来准确地测量微小电阻。
