有线广播线路和区内通信线路混合架挂时的回路交叉 1970/01/01 19:07 点击:693 / 回复:0



伊·列伊那
有线广播和区内电信回路的混合架挂,可以省木料,便于线路的统一维护,根据测定的回路交叉办法,并可使相互间的串音干扰减到微小的程度。本文特说明干扰的原因和减少干扰的方法。同杆架挂的两个双线回路。一定会相互的产生感应电流。有线广播回路的电压比电话回路要大好几倍,所以特别应当防止它对电话回路的不良影响。
图1表示一个广播回路和一个电话回路。导线а和б上有电流Ip,分别在в和г导线上引起串音电流(Iва,Iга)和(Iвб,Iгб)。Iва和Iга是在一个方向,而Iвб和Iгб是在相反的方向(交流回路里,为了方便,是可以假定电流方向的)。同时因为距离不同,Iвб大于Iва,Iгб大于Iга。给果在导线в上的总串音电流为Iв=Iвб-Iва,而在导线г上的总串音电流为Iг=Iгб-Iг ?,方向分别是和Iвб及Iгб的方向相同。所以经过始端话机的串音电流Ipeз为Iв-Iг。

为了说明交叉的道理,我们可以假想整个回路分成了若干相等的段,每段上所产生的串音电流达到始端话机时的值为I1、I2、I3……等。因为沿线有电流损耗,所以离开始端愈远来的电流愈小,即I1>I2>I3……。流经电话机的总电流为:如Ipeз=I1+I2+I3+……。减小每个回路里两导线间的距离,并增加两回路间的距离,可以适当减低串音。但这样安排的几个同杆架设的回路,即使布线十分注意,也还有相当大的串音,所以需要做回路交叉。交叉就是把电话回路里两道线的位置在适当的地点对换(图2示全路只做了一次交叉的情形),如果我们就按交叉点来分段,即在第一个交叉以前是第一段,第一和第二两交叉点间的线段是第二段等,交叉的结果,相邻两段的串音电流方向相反,它们的总和应当是:Ipeз=I1-I2+I3-I4… …。

显然的,交叉的结果,总串音电流就小得多了。(为了便于说明交叉的效用,我们假定频率不高,忽略各段电流之间的相位关系,所求的是它们的代数和。)回路交叉一般可用点式交叉方法和滚式交叉方法。因滚式交叉比较简单经济,钢线话路多数采用。图3就是滚式交叉的一种。

交叉次数愈多,自然效果愈好。但太多了挂线复杂,不经济,应当适可而止。

许可的串音程度是以所谓“串音衰耗”来估计的。如果I1H代表产生串音的回路始端的电流,I2代表被串音的回路始端的电流。那么,串音衰耗в的计算式就是:в=LnI I2H1H奈培。(1奈培=8.68分贝)
当广播回路上电压为240伏时,串音衰耗应不小于11.7奈培。(广播功率不超过25瓦时,в还可略小些如下表。)

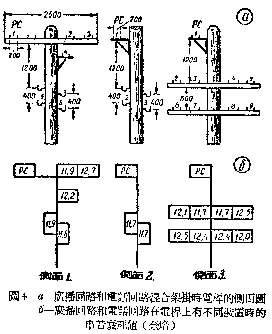

架挂时,应按广播回路的功率,参照上表来确定最低串音消耗值,然后按图4a和б选择一种混合架挂的方式,以便获得所需的串音衰耗(广播回路PC经常是在左上方第一位置上)。整个混合架挂的回路可以分成若干“区”,这些“区”可以包括有64,32,16甚至8个“基本间隔”;标准的区较长,有128个间隔。一个“基本间隔”系指相邻两杆档间的线段。终端一个“区”所包括的间隔数应为整数,必要时须迁移或补充木杆。每个“基本间隔”的长度和垂度相等最好,对平均值来说最大的长度误差不应超过10%,最大的垂度误差不应超过3公分。

在已有的线路上实行混合挂线,常不能保持不超过上述长度误差的限度。但仍要把间隔比较均匀的列为一“区”,整个回路分为有不同“基本间隔”的“区”。按上述的办法分区以后,进一步要确定交叉“指数”。这“指数”表示出回路交叉的规律,指明在一个“区”的那些“基本间隔”上应进行交叉。交叉指数简单的只有一个数字。常用的是指数4,表示在每第四个基本间隔末进行交叉。几种简单指数合并起来,就成为复式交叉。例如1—4和1—2—4都是复式交叉。它的意义很容易了解。就拿1—4交叉指数来说,它表示先按指数1做交叉,再按指数4做交叉。因为在第5个木杆上,前后做两次交叉,就等于不做交叉,结果如图5所示。同理其他复式指数的交叉图均列如图5。


当混合架挂回路系由几个“区”组成时,各区相接处有时应做交叉,有时不应做交叉。由上一区进到下一区的线如在上一区做过奇数次的交叉,如(2,2—4—8,4—8—16)等,就需要在相接处做交叉;在上一区做过偶数次的交叉的线,如(2—4,2—4—8—16)等,就不需要交叉。这样可以保持导线在下一区开始的位置和在上一区开始的位置完全相同。

如果由一区到另一区,指数改变。指数由奇次数改为偶次数或由偶次数变为奇次数的情形,都用不着做交叉。((苏联)伊·列伊那原著,张毅译自苏联无线电杂志1954年10月号)
