关于改善单线有线广播串音问题的建议
1970/01/01 19:07 点击：880 / 回复：0
罗鹏搏

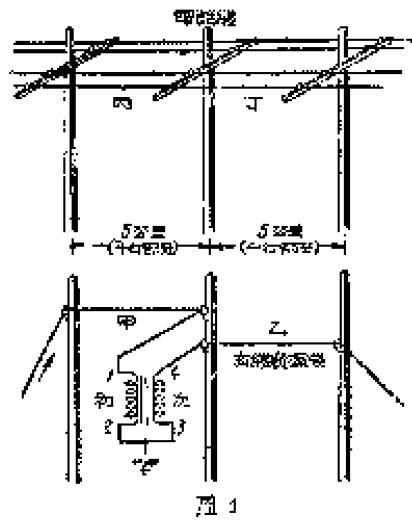

通过同一地区的有线广播输送线和长途电话传输线，如有一方面是用单线传输，二者之间就发生严重的串音现象。在广播的线路里，听得见长途电话；或在长途话路里，收到了广播节目。虽相隔数公里也不能避免。如果两方都用平衡的双馈电，中途各有适当的交叉，虽相隔约一公尺，串音也很轻微。所以解决单线输送有串音的最理想办法，是把它们都改成双线输送。但这样做所需财力物力很大，一般还不能够很快的做到。在上述情况下，我们建议用“电流交叉”的办法来减除串音。把单线上“电的”中部位置找出来，加入一个适当的变压器，使前后两段线上电流方向相反，数值相等，就可以完成“电流交叉”。例如一路有线广播单线有长十公里的一段和长途电话线平行。在这段线的中点（注意在线段的中点不一定是电的中部位置），加一初次级圈数适当的变压器如图1，使电流在变压器的左边导线甲上从左流到右，在右边导线乙上是从右流到左，而大小相等。设甲段在电话线的丙段感应电压为5伏；乙段在丁段所感应的电压极性相反而大小也是5伏，结果在这十公里的线段上，串音的电压相互抵消。实际上完全相消虽不能够做到，但串音程度是会减小很多的。
上述变压器初次级圈数比，最好是标准化，都用1：1。可以用“试线变压器”来决定接到线上何处。这是一只有很多抽头的自耦变压器，试验进在接近线段中点的位置把“试线变压器”如图2装好，变换其接地抽头，使对长途电话的干扰最小，这时如果不是中间抽头接地，看那边的线圈多，就把试线变压器移向那边一段距离再试，试到接地抽头恰好是中间抽头为止，然后在试验最好的地方装上一只1：1的变压器。
较长的线可以分成三四段，逐段做“电流交叉”，每段都用1：1变压器，器材的供应上比皎方便，做几个交叉，效果要比一次交叉好。没有发生串音现象的线段，就用不着做“电流交叉”。
有些地区的广播线路是利用单线磁石式电话线路的。平时是通话线，广播时是播音线。也同样可以做“电流交叉”，并可以减轻通话时对其他线路的干扰。在这种线路上的变压器，初次级线圈的感应量要设计得比较高些，使得低频振铃电流（16-25周）可以感应过去，不致影响摇铃。如果仍用低感应量的变压器，按图3的接法加一只0.1微法的纸质电容器也是一样。因0.1微法电容器对振铃电流的电抗很大，迫使振铃电流顺图1方向流动，失去交叉作用，虽能振铃，但振铃时仍有干扰；而0.1微法电容器对讲话的音频电流电抗小，工作情况就和没有这电容器一样，仍有交叉作用。
实际试验结果用一股长约100公尺的双股胶皮铜线，一股播音，使串入另一股。这两股线相隔极近，所以串音很严重，在另一股里听得很响。我们用收音机里的电源变压器，它的高压线圈有中心抽头，可以用来做 “交叉变压器”。接上后（接点不恰在中点）串音程度大约减少到了四分之一。估计先用“试线变压器”试好位置再接上去，串音可以更减低些。
一点建议作者希望用单线广播发生串音的单位，能够采纳本文的办法进行试验来改进。一般广播线是由中心站向四方作星形分布的，到最远的区或乡，不过几十公里。其中某些线路和有线电话只平行一小段，用不着很多变压器，每路用多了效果也不会好；最好不超过5个。用变压器的办法还给单线变双线提供了可能性。把串音的线段改为双线，在它前后各加入一变压器，这变压器的初次级间要加静电隔离。接到双线上的线圈要有接地的中心抽头。这可以作为把所有单线广播线改为双线的过渡措施。变压器可以装在广播线的线杆上，外部应有防潮防湿装制，并须加装火花隙避雷设备。
[有线广播和电话串音的问题，普遍存在，过去一直没有办法解决。作者的建议，曾请邮电部长途总局线路处审核，认为技术上尚有问题。不过按本文的办法能继续做些试验，是值得做的。请读者对本文建议的办法多提修正补充意见——编者]
