萧俊
有线广播的外线断路，会使扩音机受损，输出变压器的绝缘材料打穿。特别是在目前线料和架设方法都还不合标准的情形下，发生断线的可能性必须充分考虑。因此我们根据实际需要，用简单的方法做成了一种自动把假负荷接到输出线上的保护装置，这种装置的作用良好，我们曾经将线路故意拉脱，或将负荷减轻一个来进行试验，结果都很满意，能够保证机件的安全。

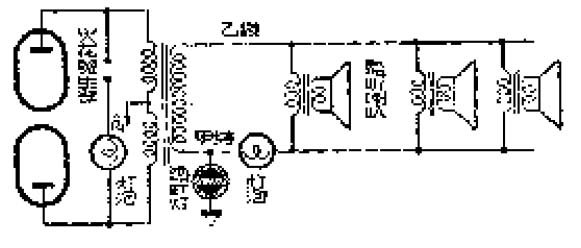

我们所装的这个自动保安设备（附图），主要是由一个整流管V1两小继电器L1和L2，一个假负荷电阻RL，一个调整工作点的电阻R1和一个指示灯P所组成的。扩音机在无负荷或负荷过轻的情形下，强力放大级屏极回路里的音频电压骤然升高，扩音机输出端的音频电压也会跟着升高。高到一定数值时，整流管输出的直流电压可以使继电器L1工作，L1的接点2、3断开，过渡到接点1、2闭合，瞬时地切断了继电器L2线圈的电源。L2的电源被切断时，它的接点4、5和7、8断开，接点5、6和8、9就闭合。接点4、5是串连在L2的电源电路中的，因此L2的电源便长期中断了。L2的接点7、8是把扩音机的输出接通线路的，现在已经断开，扩音机的输出就经接点8、9接通假负荷，自动地保护了扩音机和输出变压器。
当L2的接点5、6和L1的接点1、2闭合时，红色指示打（P）就亮了，值机的人员看见，立刻可以进行检查和修理。
在进行线路修理期间，可随时按一下按钮开关S。如果线路已经修好，L2工作，它的7、8两接点又把扩音机的输出端接上外线，加到L1上的电压会降低，不够使L1工作，它的接点1、2又闭合，一切便都恢复正常。如果线路没有修好，扩音机的输出仍然又跳到假负荷上去，直到修好为止。
这套设备的工作电压是可以按输出电压大小来改变的。整流管可以用3525或其他整流管。L1的工作电压可用R1来调整，它的灵敏度可用调整螺丝来调整，但不要调到灵敏度太高，否则平常广播时声音开大了些也会使它动作的。如果假负荷不用电阻而用灯泡，还可以不用指示灯。我们试验过不用整流管而把L1改为交流继电器的办法，输出频率低时照样工作，频率一高工作就不稳定。
编者按：这个装置，要求L1动作迟缓，而L2的动作迅速，即在L1的接点2、3已断开而1、2尚未闭合时，L2很快的工作，使其接点4、5断开而5、9重合。
