周边设备在小区公共广播系统中的应用
1970/01/01 19:07 点击：1091 / 回复：0
目录：
一、概述
二、施工地点情况及要求
三、系统配置及设计方案
四、配置清单

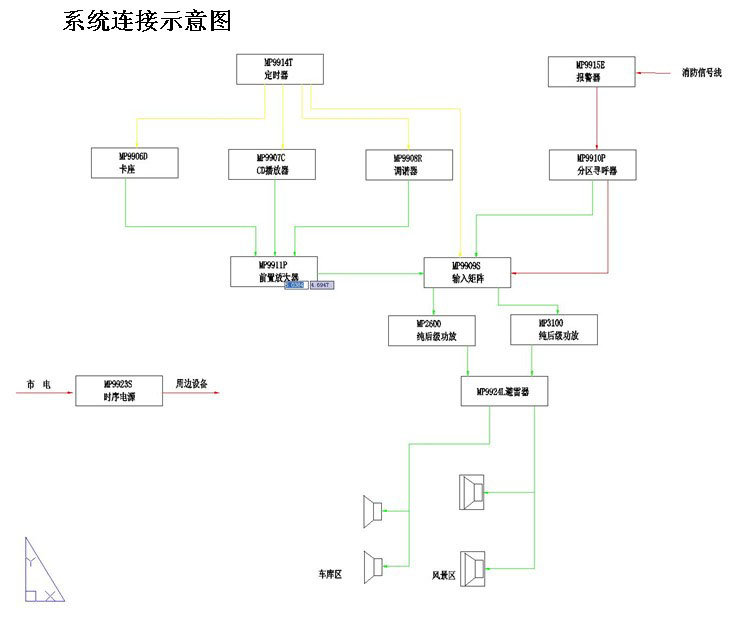

五、系统连接示意图
一、概述：
小区公共广播方案
一个小区公共广播系统通常可划分成若干个区域，由管理人员（或预篇程序）决定那些区域须发布广播、那些区域暂停广播、那些区域须插入紧急广播等等。分区方案原则上取决于客户的需要。通常可参考下列规则：
1、 小区通常按物业管理分区，按分区的不同进行设置等等。
2、 管理部门与公众场所宜分别设区。
3、 重要部门或广播扬声器的音量有必要由现场人员任意调节。
总之，分区是为了方便管理。凡是需要分别对待的区域，都应分割或划分为不同区域。但每个区域的广播扬声器不应太大，须同分区器和功放的功率的容量相适应。
小区公共广播系统结构住宅小区公共广播系统由四部分组成：
广播音源、广播功放、智能播放、紧急广播，四部分有机地结合为一个统一的公共广播系统。该结构的设计充分的考虑到小区对功能的需求，又注重了系统的建造成本。
二、施工地点情况及要求：
XX住宅小区一直以住宅名牌著称。发展到现在已有使几个分布在不同地区的小区。
既然是五星级的小区里面采用的一切设备都是高品质的名牌产品，特别是公共广播，消防报警系统必须是得到每一位客户信赖，认证齐全的中国名牌产品。
作为中国著名公共广播消防报警系统之一的DSPPA（迪士普），被广泛的用于多家高级小区。在技术支持和售后产品升级更是无微不至。在技术支持上：对新的系统要精心地设计，大到对整个系统安装，调试，小到连喇叭布点线路走向我们都提供着细心地技术支持。对售后服务方面：我们给予每个工程终生维护和软件的升级。
一、该住宅小区总面积为*****M2，共有***栋楼，分为AB区、车库区和风景区。
1、 把AB分为两个区
2、 把车库分为一个区
3、 风景区为单独一个区
二、广播要求分为四点：
1、 要有多音源可供选折进行广播。
2、 进行定时广播。
3、 可单独控制每个分区开关，进行分区寻呼。
4、 在紧急情况下可进行消防广播。
三、系统配置及设计方案：
一、对小区平面图纸的研究及对甲方提供的系统要求，我们选择了DSPPA公共广播系统。因为DSPPA公共广播系统采用世界先进的电路技术及高科技的系统设计，把背景音乐广播和消防报警广播巧妙的集于一身，实现全自动切换功能。基于以上几点我们决定使用著名品牌的DSPPA（迪士普）公共广播系统。
二、设计方面分为8部分：
1、音源部分我们采用MP9907CCD机、MP9906D卡座机及MP9908R调谐器。
2、前置部分采用MP9911P前置放大器，它内置了5路话筒输入，2路线路输入，2路消防紧急插入每路音量可单独调节，统一高、低音调控制。。
3、 分区部份采用DSPPA MP9909 十路分区矩阵， 八路输入八路输出，可任意选择每路 输出音源，可接入消防信号进行强插广播。
4、 定时部份采用DSPPA MP9914T 节目定时器，它可作系统时钟，内置三种钟声选择，可通过编程制定一周内时间表，自动控制各路电源的开闭，并在有紧急情况下自动激活整个系统。
5、 消防部份采用DSPPA MP9915E 报警信号发生器，当消防中心有紧急信号传来时，它会自动激活及输出警笛声或预先录制的语音广播，同时可插入消防话筒进行现场紧急指挥。其中语音广播内容可随时录制及改写。
6、 分区寻呼部份采用DSPPA MP9910P分区寻呼器及MP9810R分区寻呼话筒，它的优点是在不影响其它分区广播情况对指定分进行分区话音寻呼，更可在1公里范围内设置过程寻呼点进行远程分区寻呼。
7、 功放机部分采用DSPPA MP3100（1000W）、DSPPA MP2600（650W）纯后级广播功放机，该纯后级系列功率指标足够，100V及70V定压输出令远距离广播更为稳定，内置多种接口方便环接，并有输出短路保护、过热告警及失真告警功能。
8、 车库扬声器采用DSP208全天候音柱，DSPPA音柱通过了赛宝六级防水认证。风景区采用DSP3601草地音箱。该系列产品拥有外形美观，声音优美，安装方便等优点。
9、 其它周边设备如话筒采用DSPPA CE500电容话筒，电源设备采用DSPPA MP9923电源时序器，主要作用是把所有设备电源集中在一起，并能按顺序自动延时打开及关闭设备电源，令操作人员对设备操作更易掌握，从而延长设备的使用寿命。最后采用DSPPA MP1115专业机柜把所有设备安装起来，从而使整套设备更美观耐用
。
3、 分区部份采用DSPPA MP9909 十路分区矩阵， 八路输入八路输出，可任意选择每路 输出音源，可接入消防信号进行强插广播。
4、 定时部份采用DSPPA MP9914T 节目定时器，它可作系统时钟，内置三种钟声选择，可通过编程制定一周内时间表，自动控制各路电源的开闭，并在有紧急情况下自动激活整个系统。
5、 消防部份采用DSPPA MP9915E 报警信号发生器，当消防中心有紧急信号传来时，它会自动激活及输出警笛声或预先录制的语音广播，同时可插入消防话筒进行现场紧急指挥。其中语音广播内容可随时录制及改写。
6、 分区寻呼部份采用DSPPA MP9910P分区寻呼器及MP9810R分区寻呼话筒，它的优点是在不影响其它分区广播情况对指定分进行分区话音寻呼，更可在1公里范围内设置过程寻呼点进行远程分区寻呼。
7、 功放机部分采用DSPPA MP3100（1000W）、DSPPA MP2600（650W）纯后级广播功放机，该纯后级系列功率指标足够，100V及70V定压输出令远距离广播更为稳定，内置多种接口方便环接，并有输出短路保护、过热告警及失真告警功能。
8、 车库扬声器采用DSP208全天候音柱，DSPPA音柱通过了赛宝六级防水认证。风景区采用DSP3601草地音箱。该系列产品拥有外形美观，声音优美，安装方便等优点。
9、 其它周边设备如话筒采用DSPPA CE500电容话筒，电源设备采用DSPPA MP9923电源时序器，主要作用是把所有设备电源集中在一起，并能按顺序自动延时打开及关闭设备电源，令操作人员对设备操作更易掌握，从而延长设备的使用寿命。最后采用DSPPA MP1115专业机柜把所有设备安装起来，从而使整套设备更美观耐用
。
