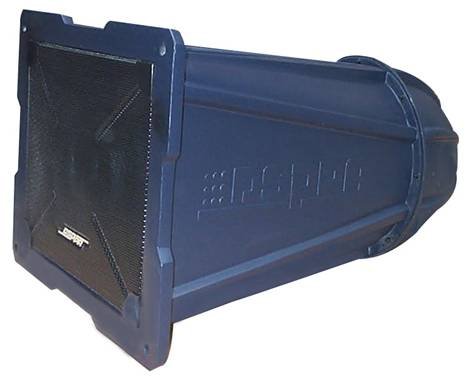

1、随着人民生活素质提高，各地体育馆的兴起，各大院校体育场等，对大声压扬声器系统的要求。DSPPA推出了大型全频号筒扬声器DSP-3012，
它最显著的特点是效率极高，能将30％以上的电能转换为声能，使灵敏度高达108dB/1m.1w。极大降低设备投资，一台600W的功放加一只3012，就可使得一个标准400m环形跑道的校园操场的任何一点都可得到106dB以上的超高声压。举个例子：普通家用AV音箱的效率一般只有0.4％，灵敏度只有88dB，如需同样的声压覆盖，则需共60kW的功放和300只100W的音箱。其次，3012的结构还大幅度降低扬声器单元的振幅，减小了失真。实测100Hz、200W时扬声器单元振幅还不到3mm,而此时距扬声器一米处的声压已达130dB。而普通专业舞台箱在达到同样声压时理论上需有300mm的振幅，已超出线性位移范围之外，如不是被折环牵扯，恐怕纸盆早已飞了出去。因此，只有迪士普的DSP-3012才是真正能高声压全频带有效播放人声节目的扬声器系统。
DSP-3012扬声器系统的声学结构还相当于一个声学透镜，它能将声源虚拟至扬声器后方，这样整个系统就可发出近似平面波，产生尖锐的指向性，十分适合于组成扬声器阵列，减小了声波的相互干涉。声源虚拟还有一个特点，虚拟声源扬声器的近距衰减特性不像传统扬声器般以每倍路程-6dB衰减，而是近距时衰减慢，距离较远时衰减才接近于每倍路程-6dB衰减，更加节约了宝贵的声能。

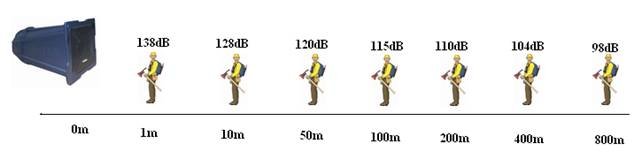

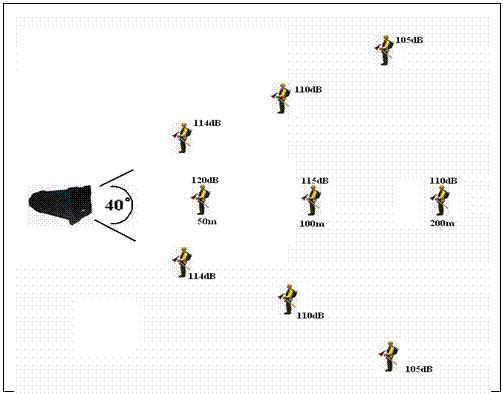

实测DSP-3012的轴向衰减特性如下图:
在这里需注意一点，请不要在距DSP-3012扬声器50m以内听音，此时声压有可能达到120dB以上，120dB的声压已是人耳痛域,人耳会将超过120dB的声音误认为失真，分辨率大大降低，而且大声压会损伤人耳。故请切记要将此扬声器挂高到20m以上。

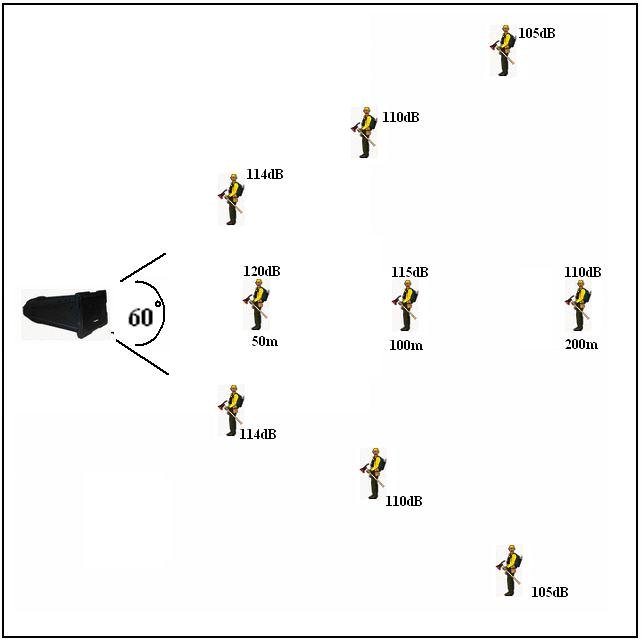

实测DSP-3012的水平指向特性如下图:
 |

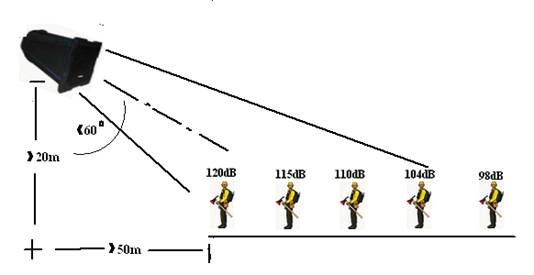

.实测DSP-3012的垂直指向特性如下图:
DSP-3012A典型参数：

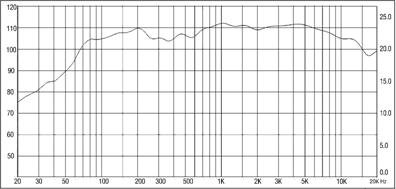

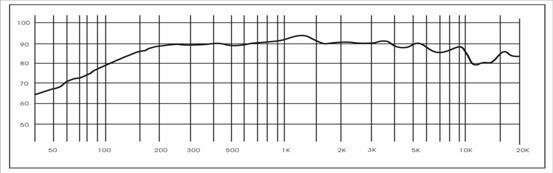

频响特性
(dBSPL、1W、1m)
输入电压： 70V — 200V
可承受功率： 300瓦.
有效频率范围： 70Hz-18kHz.
输入阻抗： 140Ω.
电声转换效率： 30％.
灵敏度： 108dB( 1m,1W ).
最大声压： 138dB( 1m ).
指向特性： 水平 -- 40º
垂直 -- 60º （ 500Hz—4kHz,-10dB ）
2、3012成功推出之后，应用3012的理念又推出缩小版的DSP-3008，其体积小，安装维护方便，适合于中小型操场扩声，为客户节约了投资，多了一种选择,其典型参数如下：

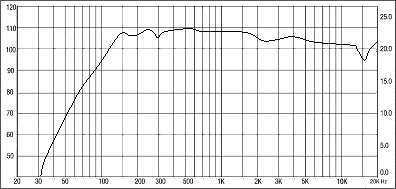

频响特性
(dBSPL、1W、1m)
输入电压： 70V — 200V
可承受功率： 120瓦.
有效频率范围： 125Hz-18kHz.
输入阻抗： 140Ω.
电声转换效率： 20％.
灵敏度： 107dB( 1m,1W ).
最大声压： 134dB( 1m ).
指向特性： 水平 -- 50º
垂直 -- 70º （ 500Hz—4kHz,-10dB ）

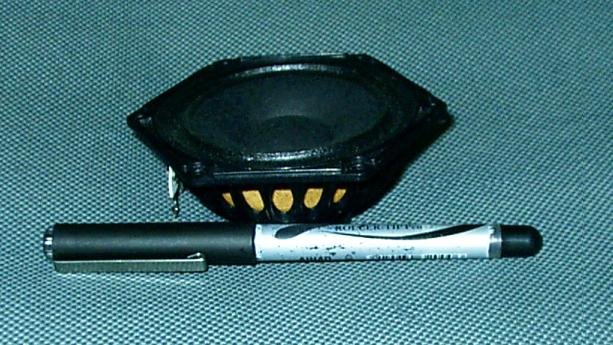

3、Hi Fi广播概念在迪士普公司已酝酿3年之久，在2003年终于隆重推出一款65mm高保真扬声器单元Q84-Z810， 她采用轻质铝镁骨架，并以铜包铝线绕制成音圈，与历时15个月精心调制的一体化鼓纸精心搭配，65mm有效振动半径的振动系统总重仅1.6克，采用铷铁硼磁体，强劲的磁路将一个65mm单元的灵敏度提高到91dB，因使用铷铁硼磁体单元的重量减轻至80克。体历时15个月精心调制的一体化鼓纸在设计时充分考虑了广播产品的特性，精心调整振膜弧度，稍稍突出一点中频，同时又揉合了Hi Fi的设计概念，在振膜材料中加入特制纤维，同时又以迪士普拥有专利的胶质浸泡处理，让1.6克的振膜拥有极高钢性，高频轻松延伸至24kHz。Q84-Z810音圈直径达25mm，因此可连续承受20W功率而不致损坏。

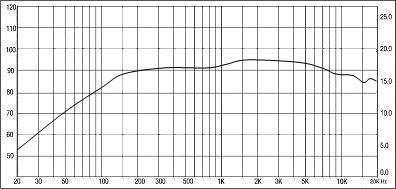

Q84-Z810典型参数如下：
4、首先我们将顶级单元Q-84-Z810应用在天花扬声器DSP-531中，从而制造出一款重量最轻的天花扬声器系统，总重仅440克。它采用优质工程塑料注塑成型，口径小，外径仅120mm,纤小美观,经久耐用，不变形，不褪色；
DSP-531天花扬声器系统典型参数如下：
功率1.5~10W
最大声压级:104±2dB（1m,1W），峰值可达110dB。
有效频率范围 80Hz ~ 20kHz;，100Hz-16kHz不均匀度小于正负3dB
重量极轻（0.44 kg），
灵敏度高（91±2dB）
强力活动夹设计，安装拆卸可靠方便；

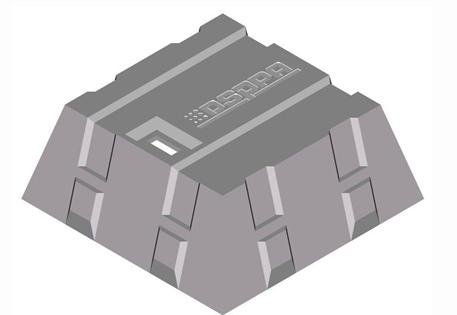

5、迪士普为配合DSP-531天花扬声器系统设计了一款超低频扬声器DSP-211。
它所使用的阻燃树脂复合箱体，让你无法相信如此小巧的箱体居然可以播放出这样低沉浑厚声音，它与DSP-531配合使用可让你真正理解HiFi广播的理念。
DSP-211内部已装有分频系统，建议与DSP—531以1：4配比，因211与531分担频段不同，你只需为它们准备60W的功率即可在120m³(约40m²)的空间高保真重放。
当然，DSP-211也可与其它天花扬声器或小型壁挂音箱配合使用，如果你已为普通天花扬声器天生的低频欠缺而发愁的话，有了DSP-211后你再也不要为此担心了。
DSP-211超低频扬声器系统典型参数如下
输入电压： 70V — 200V
可承受功率： 60瓦.
有效频率范围： 40Hz-150Hz.
灵敏度： 88dB( 1m,1W ).
最大声压： 106dB( 1m ).
6、2003年迪士普公司还推出DSP-511,DSP-512,DSP-504等多款天花扬声器系统
DSP-511
DSP-511采用了DSP独创的声负载技术，利用后罩中的特殊结构，将单元品质因素提到最适合天花板安装的理想值1.0。同时降低单元谐振频率，一方面将扬声器谐振时易产生的失真移至70Hz以下，另一方面将DSP-511、一个5”的天花扬声器在4克总振动系统重量、不影响中频效率的条件下，低频不可思议的扩展至40Hz。
在它前面板设计上采用略带展开的设计，有效避免了前腔效应，整个系统音色开阔迷人。
l DSP-511扬声器系统典型参数如下
l 工作电压70/100V，功率1.5~6W（多个配接端子），适应不同场合；
l 最大声压级97±2dB，有效频率范围 50Hz ~ 20kHz;
l 重0.8 kg，强力活动夹设计，安装方便；
l 优质工程塑料注塑成型，经久耐用，不变形，不褪色；
l 寿命长，灵敏度高（91±2dB），声音清晰、明亮。
7、DSP-512
外形简洁流畅，防虫防鼠，价兼物美，性价比在它身上有最真实的体现。
DSP-512扬声器系统典型参数如下
l 工作电压70/100V，功率1.5~6W（多个配接端子），适应不同场合；
l 最大声压级97±2dB，有效频率范围 100Hz ~ 16kHz;
l 重0.8 kg，强力活动夹设计，安装方便；
l 优质工程塑料注塑成型，经久耐用，不变形，不褪色；
l 扬声器悬边阻尼处理，寿命长，灵敏度高（91±2dB），声音清晰、明亮。
8、DSP-504
DSP-504专为天花板无法切割安装孔的场所设计,只需用4个螺丝将此天盖板安装与天花板上,然后就可将扬声器轻松装上,整个过程简单可靠。504可与天花板完美融合,因为它的厚度仅6.5cm。它的覆盖角度为120度左右，建议安装间距类似于安装高度。造型新颖，小巧而大方，人声表现出色，更多选择空间。
DSP-504扬声器系统典型参数如下
l 工作电压70/100V，功率1.5~6W（多个配接端子），适应不同场合；
l 最大声压级97±2dB，有效频率范围 100Hz ~ 16kHz;
l 重0.8 kg，强力活动夹设计，安装方便；
l 优质工程塑料注塑成型，经久耐用，不变形，不褪色；
l 扬声器悬边阻尼处理，寿命长，灵敏度高（91±2dB），声音清晰、明亮。
9、 2003年迪士普公司在壁挂扬声器系统方面还推出DSP-116,DSP-216两款。
DSP-116
DSP-116为小型壁挂扬声器系统，外型精致美观，适合于安静的小型室内场所安装它的最佳安装高度为2-2.5m，覆盖范围应尽量小于40m²。
DSP-116扬声器系统典型参数如下
扬声器悬边阻尼处理，寿命长，灵敏度高（达91±2dB）， 声音清晰、明亮。
l 优质工程塑料注塑成型，经久耐用，不变形，不褪色；
l 工作电压70/100V，功率1.5~6W（多个配接端子），适应不同场合；
l 最大声压级达97±2dB，有效频率范围宽达200Hz ~ 16kHz;
l 重0.8kg，自备悬挂孔，安装方便；
10、 DSP-216
DSP-216为双斜面设计，两面成120度的角度出声，适合于通道墙面安装，建议安装高度为2-3m,间隔6-10m.
DSP-116扬声器系统典型参数如下
l 工作电压70/100V，功率3~10W（多个配接端子），适应不同场合；
l 最大声压级 100±2dB，有效频率范围 160Hz ~ 16kHz；
l 重1.2 kg，自备横、竖两种悬挂孔，安装方便；
l 优质工程塑料注塑成型，经久耐用，不变形，不褪色；
l 扬声器悬边阻尼处理，寿命长，灵敏度高（91±2dB），声音清晰、 明亮。
11、另 应用迪士普极品单元Q84-Z810的两款壁挂扬声器系统 DSP-506，DSP-606正在加紧研制之中
12、技术与时代同步，在老款产品上，迪士普决不拘于现状，一直在执着的寻求更新，为让老款系统更上一层楼，历经9个月研制出一款适合于广播的5”扬声器单元Q120-Z805。
此单元针对广播系统的音质需求，调整了振膜的弧度及纸桨成份，使得此款扬声器单元的低频潜至50Hz， 且高频平直顺滑到22kHz，有效去除了普通天花单元中高频刺耳的尖峰，中频饱满温和，低频柔软而富有弹性，是一款真正的广播系统扬声器。我们先将它应用在501与503上取得了满意的效果，对比曲线见下图：图中蓝色线条为改进前的单元，红色线条为改进后的单元。<
