摘要：为了创造幽雅舒适及安全的环境，提供一种现代化的管理手段，安装背景音乐及公共广播系统（PA）是必要的。根据本公司多年积累的经验，结合大厦的实际情况，遵循科学、安全、实用的原则设计此方案。
关键词：背景音乐 公共广播系统 设计方案

　　1系统概述

　　为了创造幽雅舒适及安全的环境，提供一种现代化的管理手段，安装背景音乐及公共广播系统（PA）是必要的。根据本公司多年积累的经验，结合大厦的实际情况，遵循科学、安全、实用的原则设计此方案。

　　广播系统按照使用功能分区独立控制，走廊、通道、广场为公共区域；各会议室、接待室、办公室、值班室为办公区域。

　　系统设置功率放大器2台，采用定压式音频传输。

　　广播系统可实现同消防报警系统，指挥决策系统、考勤门禁系统的系统集成和联动。

2设计思想

　　严格按照中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）作为设计依据，结合贵方的需求，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：

　　先进性和可扩展性：

　　现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比

　　本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。

　　科学性和规范性：

　　公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验。

　　安全性和可靠性：

　　公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。

　　3系统功能

　　背景音乐及公共广播（PA）系统可为客户提供舒适环境，其中设有音乐广播和消防紧急广播，确保大厦正常运作。

　　背景音乐及公共广播（PA）系统主要为各公共区域提供背景音乐广播，主要有：

　　办公区间

　　走廊

　　室外广场

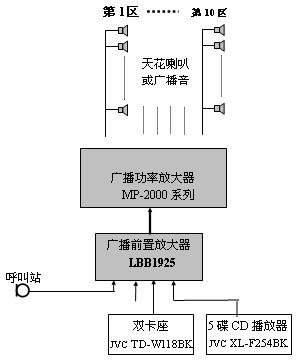

　　背景音乐及公共广播（PA）系统主要分为两大部分组成：

　　背景音乐

　　分区呼叫

　　系统与消防连接由主机完成，要求消防中心，为每层提供一对接点信号，可实现N-1、N、N+1广播，消防配置一台呼叫站，呼叫站有最高优先权，可以打断音乐及报警信号。

　　4设计说明

　　办公大楼公共广播系统采用了荷兰PHILIPS音乐管理系统。PHILIPS是设计和制造应用于各种领域的公共广播系统的世界领导者。作为世界第一品牌，半个多世纪以来，PHILIPS不断的推出最上乘的扩音和扩音管理设备，近几年来更开发出最现代化并最具投资效益的模块化公共广播系统。SM30系统正是其中应用最为广泛的。

　　在设计中，将大楼共分为3个区域：办公区域；公共区域；室外广场。

　　

　　5主要设备介绍

　　5.1系统管理主机

　　SM-30微电脑音响管理系统全部采用模块式结构，方便分配和控制音频信号。

　　主机可编程序，编程完毕，只需控制电源、音源开关，操作方便。

　　SM30最多可分36个区，可对每个区单独呼叫。

　　主机可以处理背景音乐、呼叫、消防联动。

　　SM-30主机为机架式10个插槽。

　　

　　5.2话筒输入模块

　　是2只平衡式话筒与SM30主机的借口

　　用户选择话筒/线路输入和切除低音

　　为相连的话筒提供幻像电源，带LED状态指示每个SM30主机最多可连接3块LBB1283/00模块

　　

　　5.3呼叫站输入模块

　　是2只呼叫站与SM30主机的借口

　　各呼叫站输入均有独立的音量控制

　　SM30主机最多可连接3块LBB1283/00模块

　　

　　5.3.1音乐输入模块

　　Ø 可将3个独立音源接入SM30主机

　　Ø 所有输入独立调节音量

　　Ø 每路输入均有2个RCA插头，可接入立体声输入，在主机内混合为单声道

　　Ø 操作人员可通过主机前面板功能键进行选择和音量调节

　　

　　5.4扬声器

　　由于扬声器工作的现场环境为有吊顶的室内，故而采用嵌入式、无后罩安装的吸顶扬声器。这类扬声器结构简单，价钱相对便宜，又便于施工。

　　广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。

　　通常，办公大楼走廊的本底噪声约为48～52dB，考虑到发生事故时，现场可能十分混乱，因此为了紧急广播的需要，不应把本底噪声估计得太低。据此，作为一般考虑，大致把本底噪声视为60～65dB（特殊情况除外）。照此推算，广播覆盖区的声压级宜在75～80dB以上。

　　鉴于广播扬声器通常是分散配置的，所以广播覆盖区的声压级可以近似地认为是单个广播扬声器的贡献。根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：

　　PL = LM+10lgP-20lgr dB

　　天花扬声器的灵敏度级在88～93dB之间；额定功率为3～10W。方案中选用了DSP 502、106和303三种扬声器，DSP502灵敏度为92dB，以3W计算，在离扬声器7m处的声压级约为79.8dB。以上计算未考虑早期反射声群的贡献。在室内，早期反射声群和邻近扬声器的贡献可使声压级增加3dB左右。

　　

　　DSP 502吸顶扬声器

　　功率：3W/6W

　　电压：70V～100V

　　灵敏度：92dB

　　频率响应：130～13000Hz

　　

　　DSP 303音柱

　　功率：30W/45W

　　电压：70V～100V

　　灵敏度：93dB

　　频率响应：150～13000Hz

　　5．5迪士普MP1500功率放大器

　　

　　性能特点

　　 100V、70V定压输出和4欧~16欧定阻输出；1单元LED电平指示。

　　 RCA插口和XLR插口供方便地环接。

　　 输出短路保护警告、过热告警和饱和失真告警。

型号	MP1500
功率	350W
输入阻抗	0db，平衡
信噪比	> 85dB
频率特性	50Hz - 15KHz±3dB
输出类型	70V ，100V OR 4 - 16 欧
总谐波失真（1kHz）	< 0.3％
尺寸	88 x 482 x 430 MM
重量	17 Kg

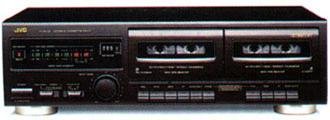

　　5．6双卡座

　　

　　JVC TD-W118BK

　　机械式双卡座（可自动播放）

　　尺寸W×H×L(435 x 133 x 298 mm)

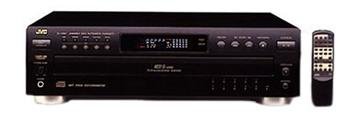

　　5．7碟CD唱机

　　

　　JVC XL-F254BK（/154BK）

　　轻触式5碟CD唱机

　　尺寸W×H×L(435 x 128 x 386 mm)

　　5．7话筒

　　

　　CE-200 动圈座式话筒
　　频率：50 - 12000Hz
　　抗阻：600 欧
　　灵敏度：- 63dB
　　尺寸：420 x 150 x 150mm
　　重量：1.4Kg

　　6设备清单

序号	设备名称	型号规格	产地/品牌	单位	数量	单价	合价
1	呼叫站	LBB1946/00	德国BOSCH	台	1	￥2,000.00	￥2,000.00
2	功率放大器	MP1500	DSPPA	台	3	￥2,500.00	￥7,500.00
3	系统前置放大器	LBB1925/00	德国BOSCH	台	1	￥3,000.00	￥3,000.00
4	吸顶扬声器	DSP502	DSPPA	只	88	￥60.00	￥5,280.00
5	室内音柱	DSP3０３	DSPPA	只	27	￥190.00	￥5,130.00
6	5碟CD唱机	XL-F254BK	日本JVC	台	1	￥2,000.00	￥2,000.00
7	双咔唑	TD-W118BK	日本JVC	台	1	￥1,700.00	￥1,700.00
8	话筒	CE-200	DSPPA	台	1	￥600.00	￥600.00
9	合计						￥27,210.00
