公公共广播&背景音乐



                              投标书方案模板

一、系统设计思想及选型原则

(一)、设计思想

   严格按照中华人民共和国公安部火灾自动报警系统设计规范(摘录)(GB50116-98)作为设计依据,结合贵方的需求,用最佳设计方案体现最高的性能价格比,使系统的功能和指标达到国内同类型系统的先进行列,是我们的总体设计思想。具体体现在以下几个方面:

 (a) 先进性和可扩展性:

    现代信息技术的发展,新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展,故必须充分考虑今后的发展需要,设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资,而且具有较高的综合性能价格比。本设计对此均作了充分考虑,预埋了必要的管线,预留了各种接口,极便于系统的扩展和升级。

 (b) 科学性和规范性:

   公共广播系统与一般音响系统不同,是一个先进复杂的综合性系统工程,必需从系统设计开始,包括施工、安装、调试直到最后验收的全过程,都严格按照国家有关的标准和规范,做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目,必须确保整个工程经得起各方面的和较长时间的严格考验。

执行的主要规范内容包括:

     S       GB50116-98《火灾自动报警系统设计规范(摘录)》

     S       GJG/T16-92《民用建筑电气设计规范》

     S       GB/T50314-2000《智能建筑设计标准》

  (c) 安全性和可靠性:

   公共广播系统的建设,直接影响着用户的使用效果、外部形象及投资回报,因此系统设计必须安全、可靠,本方案已充分考虑采用成熟的技术和产品,在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面,都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备,均取得该设备的生产厂家或代理商的授权证书,并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。(容后付上授权证书)这一点是国际国内工程招标项目重点考核的关键条件之一。

本设计是根据甲方的要求,综合吸取当前国内消防系统的先进技术,如XXXXX中心、XXXXX大夏、XXXXX宾馆和XXXX酒店等场馆各自的特点,设计成一间设备先进、格调高雅、音质优美、功能齐全的现代化公共/消防广播系统。所配置的主要设备均选用名牌产品以确保高超的性能指标,而辅助设备则选用进口或国产可靠品牌以适当降低造价。运用我们从事系统工程设计和施工多年的理论和实践经验,精心搭配组合,确保性能优异,质量可靠。下面分别对公共/消防广播系统的设计方案分别作一简要说明。

 公共/消防广播设计指标:

(中华人民共和国公安部火灾自动报警系统设计规范(摘录)(GB50116-98)1999年6月1日实施)

1、控制中心报警系统应设火灾应急广播,集中报警系统宜设置火灾应急广播。

2、  火灾应急广播扬声器的设置,应符合下列要求:

2.1民用建筑内扬声器应设置在走道和大厅等公共场。每个扬声器的额定功率不应小于3W,其数量应能保证从一个防火区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12.5m。

2.2在环境噪声大于60的场所设置的扬声器,在其播放范围内最远点播放声压级应高于背景噪声的15。

2.3客房设置声用于扬声器时,其功率不宜小于1.0W。

3、火灾应急广播与公共广播合用时,应符合下列要求:

3.1火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。

3.2消防控制室应能监控用于火灾应急广播时的扩音机的工作状态,并应具有遥控开启扩音机和采用传声器播音的功能。

3.3床头控制柜内设有服务性音乐广播扬声器,应有火灾应急广播功能。

3.4应设置火灾应急广播备用扩音机,其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍。

    我们在设计XXXX公共/消防广播工程项目的时候,严格遵循招标文件中对XXXX公共/消防广播工程项目各个场地的具体技术要求,同时参照国家有关声学标准,按照场地的实际情况和使用功能要求,进行公共/消防广播系统的设计和设备配置,使系统的设计技术标准规范、设备标准规范、工程标准规范完全符合国家有关条例及规范。

(二)、选型原则

1、系统设计的科学性、准确性和先进性:

    对公共广播系统设计时,保证这些场地的声学技术指标达到招标文件中规定的要求,使各个场地的音响系统设计具有科学性、准确性和先进性。

2、满足功能要求的系统性和实用性:

     在公共广播系统设备配置中,我们保证系统应具备完成工程所要求功能的能力和水准,符合工程实际需要和国内有关规范的要求,实现容易,操作方便。

     公共广播系统选用的设备均为国外国内知名厂家的先进产品,设备的指标满足要求,并且具有一致性和互换性,使系统具有良好的灵活性、兼容性、扩展性和可移植性。

3、设备的可靠性和服务保障:

    我们设计公共广播系统中主要设备均为著名品牌的产品,T-KOKOPA专业产品具有极高的可靠性和出色的性能表现已在国内各地成功应用并获很高的赞誉;同时T-KOKOPA专业产品在全国承诺所有用户享有1年的免费保用,并在国内各地建立有完善的技术服务网络,为客户提供及时有效的服务。

4、系统配置的经济性:

    我们始终遵循公共广播系统选用设备的性能和价格之比达到最佳的原则,保证公共广播系统配置具有很高的经济性和实用性。

二、公共广播系统说明

(一)、公共广播系统概述

     公共广播系统属于扩声音响系统中的一个分支,而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。所以公共广播系统最终效果涉及合理、正确的电声系统设计和调试,良好的声音传播环境(建声条件)和精确的现场调音三者最佳的结合,三者相辅相成缺一不可。

公共广播作为一个系统问题,在系统设计中必须综合考虑上述问题。在选择性能良的电声设备基础上,通过周密的系统设计,仔细的系统调试和良好的建声条件上,达致电声悦耳、自然的音响效果。

广播系统分类:

广义的广播系统包含扩声系统和放声系统两大类:

1、扩声系统:扬声器与话筒处于同一声场内,存在声反馈和房间共振引起的啸叫,失真和振荡现象。要保证系统稳定和正常运行,最高可用的系统增益比发生声反馈自激的临界增益低6dB。

2、放声系统:系统中只有磁带机,光盘机等声源,没有话筒,不存在声反馈可能,声反馈系数为0,是广播系统一个特例。

 公共广播系统按用途可分为以下几类:

 1)室外广播系统

     室外广播系统主要用于体育场、车站、公园、艺术广场、音乐喷泉等。它的特点是服务区域面积大,空间宽广。背景噪声大;声音传播以直达声为主;要

求的声压级高,如果周围有高楼大厦等反射物体,扬声器布局又不尽合理,声波经多次反射而形成超过50ms以上的延迟,会引起双重声或多重声,严重时会出现回声等问题,影响声音的清晰度和声像定位。室外系统的音响效果还受气候条件、风向和环境干扰等影响。

2)室内广播系统

室内广播系统是应用最广泛的系统,包括各类影剧院、体育场、歌舞厅等。它的专业性很强,既能非语言扩声、又能供各类文艺演出使用,对音质的要求很高,系统设计不仅要考虑电声技术问题,还要涉及建筑声学问题。房间的体形等因素对音质有较大影响。

3)公共广播系统

 公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。近几年来,公共广播系统还兼做紧急广播,可与消防报警系统联动。公共广播系统的控制功能较多。如选区广播与全呼广播功能、强制功换功能和优先广播权功能等。扬声器负载多而分散、传输线路长。为减少传输线路损耗,一般都采用70V或100V定电压高阻抗输送。声压要求不高,音质以中音和中高音为主。

4) 会议系统

 随着国内、国际交流的增多,近年来电话会议,电视会议和数字化会议系统(DCN)发展很快。会议系统广泛用于会议中心、宾馆、集团和政府机关。会议系统包括会议讨论系统、表决系统、同声传译系统和电视会议系统。要求音、视频(图像)系统同步,全部采用电脑控制和储存会议资料。

(二)、广播系统的特点

背景音乐简称BGM,是 Back ground music 的缩写,它的主要作用是掩盖噪声并创造一种轻松和谐的气氛,听的人若不专心听,就不能辨别其声源位置,音量较小,是一种创造轻松愉快环境气氛的音乐。因此,背景音乐的效果有两个,一是心理上掩盖环境噪声,二是创造与室内环境相适应的气氛,它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛的应用。

(三)、广播音响系统的组成

不管哪一种广播音响系统,基本可分四个部分:节目设备、信号的放大处理设备、传输线路和扬声器系统。

节目源设备:节目源通常为无线电广播,激光唱机和录音卡座等设备提供,此外还有传声器、电子乐器等。

信号放大器和处理设备:包括均衡器、前置放大器、功率放大器和各种控制器及音响加工设备等。这部分设备的首要任务是信号放大,其次是信号的选择。调音台和前置放大器作用和地位相似(当然调音台的功能和性能指标更高),它们的基本功能是完成信号的选择和前置放大,此外还担负音量和音响效果进行各种调整和控制。有时为了更好地进行频率均衡和音色美化,还另外单独投入图示均衡器。这部分是整个广播音响系统的“控制中心”。功率放大器则将前置放大器或调音台送来的信号进行功率放大,再通过传输线去推动扬声器放声。

传输线路:传输线路虽然简单,但随着系统和传输方式的不同而有不同的要求。对礼堂、剧场等,由于功率放大器与扬声器的距离不远,一般采用低阻大电流的直接馈送方式,传输线要求用专用喇叭线,而对公共广播系统,由于服务区域广,距离长,为了减少传输线路引起的损耗,往往采用高压传输方式,由于传输电流小,故对传输线要求不高。

扬声器系统:扬声器系统要求整个系统的匹配,同时其位置的选择也要切合实际。礼堂、剧场、歌舞厅音色,而扬声器一般用大功率音箱;而公共广播系统,由于它对音色要不高,一般用3W-6W在天花喇叭即好。

(四)、公共广播工程系统设计

公共广播系统设计通常都从声场开始(即扬声器的放置位置),然后再向后推进到功率放大器、声处理系统,调音台、直至话筒和其他音源。这种逐步向后推进的设计步骤是十分必然的。因为声场设计是满足系统功能和音响效果的基础,它涉及扬声器系统的选型,供声方案和信号途径等。只有确定扬声器系统才能进行功率放大器驱动功率的计算和驱动信号途径的确定,然后再根据驱动功率的分配方案进一步确定信号处理方案和调音台的选型等。

声场设计是公共广播系统的基础,涉及系统最终的音响效果,但也是非常复杂繁琐的工作。由于计算机技术的飞跃发展,现在可采用EASE3.0以上的版本的声学软件工具进行计算,最终可获得满足预期要求的声场设计报告。声场设计过程可能需要反复多次才能达到要求。图 1 是声场设计的流程式图。

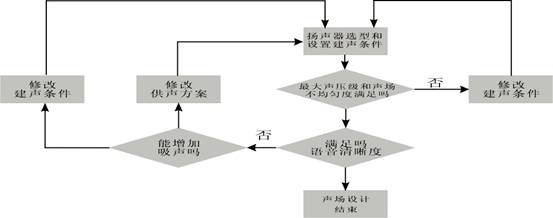

图1  声场设计流程图

广播系统供声方案

根椐建筑物的功能、体型、空间高度及布局等因素,可分为 集中供声、分散供声和分区供声 三种供声方案。良好的公共广播工程应能有效地控制扬声器的声场分布和满足投射距离的声压级要求。

a)  集中供声

顾名思义是把一组扬声器集中安装在一个固定位置上的供声系统。对于舞台的剧场或多功能厅来说,扬声器组通常安装在靠近自然声源的舞台台口上方左右两侧(三路扬声器系统可分为左中右三组安装 )如图2和图3所示。

由于声音来自舞台方向,与观众的视听方向一致,听感自然。为使全部观众区声场均匀,扬声器应置于较高的信置。为克服前几排观众区“头顶感”声像,可在台口两侧或台唇部位设置若干小功率辅助扬声器,利用哈斯效应解决前区观众声像一致的问题

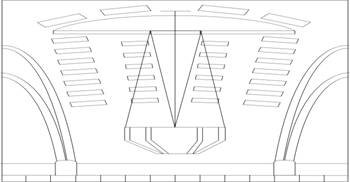

图2  大型厅堂的集中供声系统

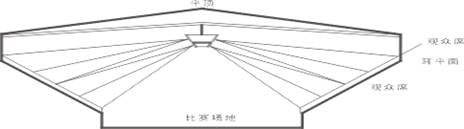

(a)体育馆的集中供声系统

  (b)厅堂的集中供声系统

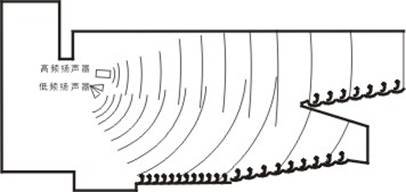

图3  剧场的集中供声系统

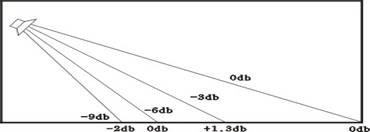

图4  扬声器的偏轴衰减和距离衰减特性的互补作用

对四面均有观众区的大型体育馆或大型厅堂,扬声器系统通常以一种“声塔”形式的阵列组合吊挂在大厅中央。

利用扬声器指向特性即偏轴方向的声压随偏角增大而逐渐减少的特性和声压级随投射距离的增加按距离的平方减少的特性可声场达到互补的结果。如果扬声器位置得当,可使声场更为均匀。如图4所示

集中供声的优点是声像一致,听感自然:扬声器之间的声波干扰小;声音清晰度高。缺点是对于形状复杂,又有多层楼厅和眺台的厅堂,声场不易做得均匀;狭长的厅堂,由于投身距离远,后座观众区的声压级可能会偏低。为此,可利用强指向性的远投射扬声器增强后部观众区的声压级以及在眺台下面的声影区适当增设几个补声扬声器,增加这部分区域的直达声和声压级,抑制混响声的影响,提高声音的清晰度。

b)  分散式供声

对于无法采用集中供声的大型或狭长高度又不高(低于6米)或空间结构可分为几部分的大厅,以及对于难以获得好的语言清晰度的混响时间较长的大型礼堂,可采用分散式的供声。

分散式供声有两种形式:一种是以天花安装扬声器为供声单元的分散式供声,如图5所示。另一种是以小功率声柱或音箱(功率为25W~60W)为供声单元的分散式供声系统,如图5所示。

分散式供声系统能获得均匀的声场;并由于扬声器与听众之间的距离很近,可保持较高的直达声与混响声的声能比。所以在混响时间较长的条件下也能获得较高的清晰度,并且不容易发生回声问题。

  吊顶天花板扬声器大都是口径为130mm~160mm(5寸~6.5寸)的 3W~6W 中频纸盆扬声器,最大声压级为90~93 db,1m,适合播放语言节目,高音与低音性能较差。

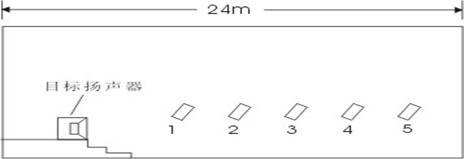

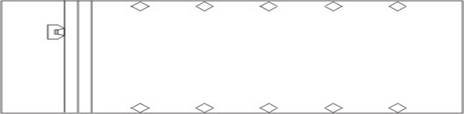

图5  大礼统堂中的分散式系

(a)侧视图

(a)       平面图

天花板扬声器的布局设计应根据服务区域的体形,空间设计,环境噪声和扬声器的最大声压级等参数综合考虑。图6是扬声器的指向角 α=90   圆锥形方向图的服务区计算图。单元个天花板扬声器的声所覆盖S1为:

S1=0.785[2(H-1.5)tgα]的平方          (平方米)

当α=90时,(1)式可简化为:

S1=0.785 [α(H-1.5)] 的平方          (平方米)

如果需要覆盖的面积为S,按80%的覆盖分布,需要的扬声器总数量N为:

N=S/S1

上式中:S为声场覆盖的总面积。单位为m

S1为单个扬声器的声场覆盖面积,单位为m

H为天花离地面的高度,单位为m

小功率天花板扬声器常用于空间高度H不大于5~6m的会场或公共场所,例如在一个高度 H= 4m 环境噪声为 45dB(A)的会场采用天花板扬声器供分散式供声时,可选用灵敏度为86dB,1W,1m 左右的,额定功率为 3W 的天花板扬声器。为使听众能获得良好

的清晰度,要求听众处的直达声声压级高于环境噪声声压级 25dB,即 45dB + 25dB=70dB。3W 扬声器在离扬声器口 1m 处的最大声压级为  86+4.8dB  ( 3W 功率分为 4.8dB)=90.8dB,1m。2.5m  高度  (H-1.5) 的距离衰减为  -8dB  因此到达听众耳朵高度的最高声压级为90.8 - 8 = 82.2 dB,可满足良好清晰度的要求。根据图6(a)还可算出天花扬声器之间的间隔距离为:2(H-1.5)=5m。

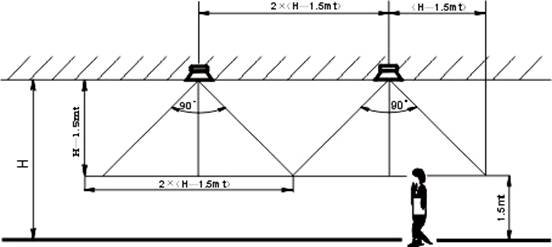

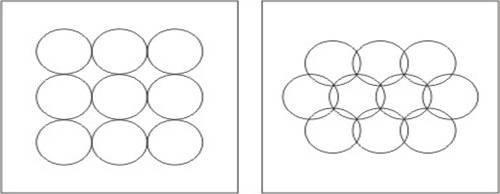

图6  天花板扬声器的分散式供声系统



(a)       天花板扬声器声场覆盖立面图

(b)80%的水平覆盖图                 (c)100%的水平覆盖图

使用小型声柱的分散式系统也可按上例类似的方法计算其间隔的距离和声压级等级参数。图7是声压级距离衰减的计算曲线。图中横坐标为离声源端口的距离,

纵坐标为声压级的相对衰减速dB.

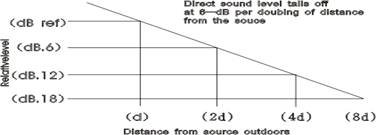

 图7   声音传播的距离衰减计算图

为改善视听感觉,在礼堂舞台上可设置一个目标扬声器,因为该扬声器没有经过延时,所以容量使听众认定为声源。为补偿前后各扬声器发出的声音能够同时到达各听众位置,系统中还应设不如图8所示的延时单元。延迟时间T的计算如下:


式中:D为观众离舞台声源的距离与最近扬声器声源的距离差,单位为m。

分散式供声的最大优点是声场均匀,直达声与混响声的声能比高,它的最大缺点是视听感觉不一致和多声源之间的声音干扰较大,影响声音清晰度。采用小功率高密度低声压的分散式供声可在混响时间较长的特大型会场中获得较好的语言可信度。

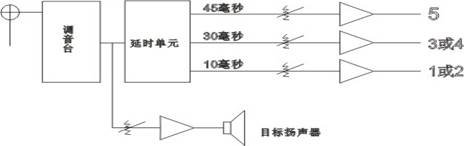

图8  礼堂中分散式系统方框图

c)  分区式供声

对于狭长型的礼堂,集中供声扬声器投射到后面观众区的声压级会偏低,具有较深楼台和眺台的大型剧场,由于楼台和眺台的遮挡,使主场扬声器的直达声无法抵达,造成楼台和眺台下面的“声影”区。为此必须在礼堂的中、后部及楼台下面的“声影”区内布设若干个补声扬声器来提高这些观众区的声压级和直达声,如图9所示。这种扬声器

的布局称为分区式供声。

在分区式供声系统中,由于主扬声器与补声扬声器之间的距离较大,两个声源到达听众位置的相对延时较大,如不经延时处理,到达中、后部观众区的声音会产生两重声效果,影响这部分观众区的声音清晰度,为防止这种观象发生,可在补声扬声器的信号通道中插入一个延时单元使两组扬声器的声音能够同时到达听众区。为保证声像定位效果,要求补声扬声器的声压级低于主扬声器的声压级。

分区式供声的扬声器系统如果设计和调试不当,很容易产生声波干扰,影响系统的清晰度。

图9  室内分区式扬声器系统

上述三种供声方案各有优缺点,必须因地制宜使用。为保证系统声像感觉一致,音质清晰自然,应首选先考虑集中供声方案。

d)  室内扬声器的布置

扬声器系统内置的合理与否,直接关系到整个系统的音响效果,扬声器的布置一般应遵循以下原则:

(1)       使听众区的声场尽可能达到均匀一般:

(2)       视听方向一致,声音听感自然;

(3)       有利于克服声反馈,提高传声增益;

(4)       扬声器的覆盖角应能覆盖全部听众

(5)       听众区的声压级应能满足总技术条件要求;

(6)       各扬声器发出的声音到达听众区各点的时间差应小于5~30ms;

(7)       便于安装、调试和维护。

(五)、系统设计中必须考虑的几个技术参数

包括:传声增益、语言清晰度、最大升压级。

1)传声增益

工程业主也许首先会问扩声系统能开到多响?用什么技术参数来衡量呢?这个问题在欧美各国用声音增益来表达(EASE或其他声学设计软件都采用此参数)。在我国和原苏联采用传声增益来表达。

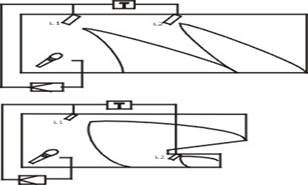

扩声系统的传声增益(  或声音增益 )受声反馈因素限制,不能开到扬声器能够达到的最大声压级。图10是一个简单的室外扩声系统产生声反馈的原理图。

扩声系统的接通时,逐渐增大系统放大器的增益,当增益递增大到某一位置时,扬声器放出的部分声音通过空间传播回收到话筒输入端,此时话筒输出端产生一个信号,其振幅大小等于或大于原输入信号的一个周期或是它的整数倍时,这个过程可以自己维持下去,即不需要外面的输入信号也会产生输出,系统进入反馈状态(产生系统啸叫)。扩声系统进入啸叫的临界状态时,虽然还示听到刺耳的啸叫声,但系统的频率特性出现极不规则的变化,声音发生很大畸变。要使系统正常运行,系统的增益应留有 6dB 的余量,使它远离系统啸叫(系统自激)的临界状态。于是我们可得到传声增益的定义为:

传声增益:扩声系统达到最高可用增益时(临界增益减去6dB增益余量),在指定的各听众位置上测得的平均声压级与话筒处声压级的dB数差值。

声音增益:系统打开并增大到最高可用增益时,在指定的各听众位置上测得的平均声压级(dB)减去系统关闭时在相同听众位置上测得的平均声压级dB的差值。

上述两种定义表达同一个声反馈物理现象,它们的区别仅在于测量方法的不同和表达方法不同而已。声音增益的概念明确,容量理解,说明观众区使用扩声系统和不使用扩声系统可获得提高的声压级数值。但在实际测量中,如果测量点离原始声源较远,环境噪声又较大时,很难正确测出系统关闭时声源到达测点的声压级。传声增益表示观众区的平均的平均声压级与话筒处声声压级的差值(dB),如果我们知道了话筒处的声压,那么马上就可算出观众区的平均声压级了,例如;通常演讲人的嘴巴离话筒0.5m时,话筒处的声压级约为70dB,如果系统的传声增益为-6dB,那么可求得观众区的平均声压级为70dB-6dB=64dB,如果还要提高观众区的声压级,则可把话筒靠近讲话人的嘴巴,例如把这个距离从0.5m减小到0.125m(125mm)那么话筒处的声压级可提高到82dB(距离缩短4倍声压级可提高12dB)此时观众区的平均声压级也可提高到76dB,注意:声音增益是+dB数值;传声增益则是-dB的数值,实际能做到最高的传声增益为-6Db。

系统最大可用的声音增益 Gmax可用下式计算(请参看图10):

Gmax=20lgD0-20lgDS+20lgD2-b  (dB)

式中:D0为讲话人到听众间的距离,单位为m;

Ds讲话人到话筒间的距离,单位为m;

D1为扬声器到话筒的距离, 单位为m;

D2为扬声器到听众之间的距离, 单位为m;

图10  扩声系统的声反馈



(A)结构简图              (B)声反馈(单个脉冲信号产生一串脉冲)

从上式中可得出以下结论:

1、  声音增益或传声增益不依赖讲话人的声压级;

2、  缩短讲话人与话筒之间的距离DS,可有效提高声音增益;

3、  增加话筒和扬声器之间的距离D1,可增加声音增益;

4、  利用强指向性和指向性优良的扬声器系统可提高传声增益。

图11是沿着指向性扬声器-6dB方向角设置一个全向话筒时,传到话筒处的声压级可比全向扬声器减少6dB,这个结果可直接加到系统的声音增益中。

心形话筒不是可提高更多的声音增益吗?在实际工作过多的依赖指向性话筒和指向性扬声器来提高系统的声音增益是不明智的,原因是话筒和扬声器的指向特性是随频率的变化而变化的,在低频时接近无指向性特性。因此大多数设计师利用它们的指向特性可获得的声音增益提高不大于6dB。

室内扩声系统的声音增益除受式(4)条件限制和话筒、扬声器指向物性的影响外,还受房间建声条件。此外在电声系统中可采用反馈自动抑制器把反射最强烈的频率和振幅最大的房间共振频率吸收掉,但是吸收的频率点不超过5~6个点频。

2)声音清晰度

   声音清晰度是扩声系统的重要技术指标。语言清晰度是评价系统可懂度的一种方法。影响语言清晰度的主要因素有:图11  指向性扬声器声音增益的计算



1、  声压级与背景噪声声压级的比率

良好的声音清晰度要求语言声压级大于背景噪声声压级25dB。如果这个比例在10~15dB时,清晰度指标会相应降低,但还是在允许范围。背景噪声来源于室内外的环境噪声、空调通风噪声和人群发出的噪声等。

2、  混响时间

讲话速度中等的人,每秒种可以出3~4个音节,因此 1.5秒更短一些的混响时间,对语言清晰度的影响不大。

3、  直达声与混响时间的声能比

混响时间超过1.5秒时,语言清晰度是混响时间和直达声与混响声声能比的函数关系。如图13所示。

图12辅音清晰度损失与混响时间和直达声与混响声比率的关系曲线

3)最大声压级

扩声系统在最高可用增益状态下,馈入扬声器系统的电压相当于设计使用功率(或所声器额定功率)的电压值,在系统要求的频率范围内,各测量点上测出的各个1/3倍频程带内的声压级的平均值.然后再加上6dB的信号峰值因子就可得到最大的声压级。测试信号源为粉红色噪声+1/3倍频程带通滤波器。

定义:厅堂内声场稳态时的最大声压级

以技术参数说明系统最大声压级的压潜力。为防止测试时间过长损坏扬声器系统,扬声器系统的馈入功率可1/n取(n=2~10),每测点的最大声压级可用下式计算:

式中:Li为第一个1/3倍频程频带的声压级

N为传输频率范围内1/3倍频程的频带数。

(六)、广播扬声器的选用和配置

1、广播扬声器的选用

    原则上应视环境选用不同品种的规格的广播扬声器例如,在有天花板吊顶的室内,宜用嵌入式的,无后罩的天花扬声器,如CH-705、CH-706、CH-711系列。这类扬声器结构简单,价钱相对便宜,又便于施工。主要缺点是没有后罩,易被昆虫、鼠类啮咬。

在仅有框架吊顶面无天花板的室内(如开架式商场)宜用吊装式球型音箱(CH-708)或有后罩的天花扬声器(如CH-709系列)。由于天花板相当于一块无限大的障板,所以在有天花板的条件下使用无后罩的扬声器也不会引起短路。而没有天花板时情况就大不相同,如果仍用无后罩的天花扬声器,效果会很差。这时原则上应使用吊装音箱。但若嫌投资大,也可用后罩的天花扬声器。有后罩天花扬声器的后罩不仅有一般的机械防护作用,而且在一定程度上起到防上声短路的作用。

在无吊顶的室内(例如地下停车场)则宜选用壁挂式扬声器或室内音柱。前者如CW-106、CW-103系列;后者如KOKO-602、KOKO-603系列。

在室外,宜选用室外音柱或号角。前者如CS-520、CS-530 系列。这类音柱和号角不仅有防雨功能,而且音量较大。由于室外环境空旷,没有混响效应选择音量较大的品种是必须的。在园林草地,宜选用草地音箱。如AG-620、S-610系列。这类音箱防雨、造型优美,且音量和音质都比较讲究。

在装修讲究、顶棚高阔的厅堂皇,宜选用造型优雅色调和谐的吊装式扬声器。如CH-708系列。

至于品牌和档次的选择,自然与投资有关。T-KOKOPA系列以普及档次为中上级档次。

(七)、广播功放的选用

广播功放不同于HI-FI功放。其最主要的特征是具有 70V和 100V恒压输出端子。这是由于广播线路通常都相当长,须用高压传输才能减小线路损耗。

广播功放的最重要指标是额定输出功率。应选用多大的额定输出功率,须视广播扬声器的总功率而定。对于广播系统来说,只要广播扬声器的总功率小于或等于功放的额定功率,而且电压参数相同,即可随意配接,但考虑到线路损耗、老化等因素,应适当留有功率余量。按照“规范”的要求,功放设备的容量(相当于额定输出功率)一般应按下式计算:

P=K1×K2×∑P0

P - 功入设备输出总电功率

P0 - 每一分路(相当于分区)同时广播时最大电功率

Pi  - 第i分区扬声器额定容量

Ki  - 第i分区同时需要系数:

服务性广播客房节目,取0.2~0.4

背景音乐系数,取0.5~0.6

业务性广播,取0.7~0.8

为火灾事故广播,取1.0

K1 - 线路衰耗补偿系数:1.26~1.58

K2 - 老化系数:1.2~1.4

椐此,如果是背景音乐系统,广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。但是,所有公共广播系统原则上应能进行灾害事故紧急广播。因此,系统须设置紧急广播功放。根据“规范”要求,紧急广播功放的的额定输出功率应是广播扬声器容量最又的三个分区中扬声器容量总和的1.5倍。至于广播功放的其他规格,取决于广播系统的具体结构和投资。

(八)、广播分区

一个公共广播系统通常划分成若干个区域,由管理人员(或预编程序)决定那些区域须分布广播、那些区域须暂停广播、那些区域须插入紧急广播……等等。

分区方案原则上取决于客户的需要通常可参考下列规则:

1、大厦通常以楼层分区;商场、游乐场通常以部门分区;运动场常以看台分区;住宅小区度假村通常按物业管理分区,等等。

2、管理部与公众场所宜分别设区。

4、  重要部门或广播扬声器音量有必要由现场人员任意调节的宜单独设区。

总之,分区是为了便于管理。凡是需要分别对待的部分,都应分割不同的区。但每一个区内,广播扬声器的总功率不能术大,髯同分区器和功放的容量相适应。以T-KOKOPA系列中的 AP-9813 分区器为例,

每一个区的功率容量为 500VA ,但10个区的总容量不应超过1000VA 。椐此,如果 10 个区满负荷运行,则平均每个区不应超过100VA

广播系统分区控制的功能由矩阵分区器来实现,矩阵分区器的种类有多种形式,T-KOKOPA的工程师为适应广播系统结构的不同形式而设计了以下二种分区控制器DCI-13D、DCI-23DT。



(九)。广播系统的建构

A)简易系统

一个公共广播系统起码须配置下列环节:广播扬声器,广播功放,前置放大器,话筒。

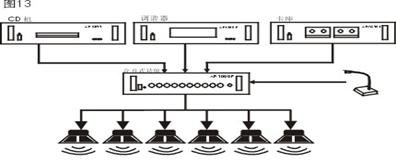

最简易的方案如图13。

AP 列广播功放有内置的前置放大器(俗称合并机)。该系列的最小功率是70W,可驱动8~16个天花扬声器或5~10条音柱(具体须视扬声器和音柱的型号而定)最大功率是360W,其驱动能力接近前者的6倍。

这个简易系统只能发布语音广播,如通知、寻呼讲话等。倘要广播背景音乐、广播新闻、发布录音,则可添置 CD 、卡座、调谐器( 收音机 )等设备。AP系列备有多个线路输入接口,完全可以同这些设备连接。

 AP 系列还可以配接多个话筒,供中、小型集会主席台使用。其中的主话筒具有优先功能,其信号能抑制其他输入(令其默音),以便强行插入具有优先权的发言或紧急的广播。

另一个简易方案如图14。

AP - 1500 系列广播功放可外接 CD 、卡座、调谐器(收音机)等设备。其主话筒亦有优先权,可用于紧急插入。

以上两个简易系统的共同缺陷是没有分区环节,也没有同消防中心的连动接口。而作为典型的公共广播系统,上述环节和接口是必须的,详见下文。

B) 最小系统

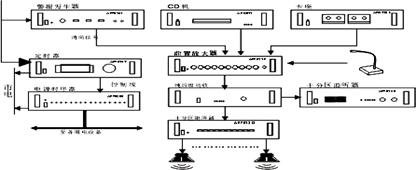

最小系统是指公共广播功能基本完备的系统。推荐方案如图15

同简易系统相比较,主要是增加了分区环节、定时控制环节、警报环节和与消防中心连动的接口。平时系统在可编程定时器 AP-9814 的管理下运行(根据预先编定的程序定时启闭有关环节的电源),并按时播放作息时间正点钟声信号。当消防中心向系统发出警报信号时,通过连动接口强行启动有关环节(无论程序处于何种状态);同时强行切入所有分区插入紧急广播,而不管它是否处于关闭状态。

其次,在该图中,功放和前置放大器也分开了,系统的组合、操控更为方便;另外还配置了监听器,以便监听系统的运行。

C) 分区报警/强插

最小系统虽然有分区和强插功能,但其强插功能不够理想。其一,警报不能分区发布,一旦发生警报,所有分区都同时进入警报状态。这对于规模不大的系统是适宜的。例如一所小学,常规广播有必要分区(至少教室和办公室要分别对待),而警报当然应该同时发布。但对于规模较大的系统则不妥,全面发布警报可能引起混乱。其二,警报可以强行打开那些在平时处于关闭状态的分区,但不能打开那些被现场音控器关闭了的分区。

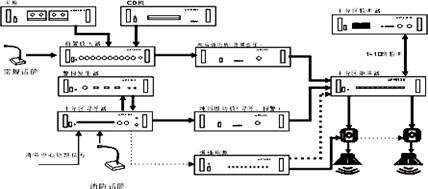

A、 为了实现分区报警,须有两路功放,配置如图16所示。

在图16中,背景节目和警报信号分别送入分区器的A、B端,当警报发生时,警报信号只进入警报区,而其他分区则照常播放背景音乐。

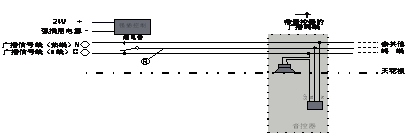

B、 为了强行打开(绕过)音控器,有两种制式。一种称为三线制(图17), 另一种称为四线制

(图18)。

由图17可见,三线制的特点是只有三条终端配线N、R、C。图示为背景音乐状态。警报时,广播信号线在系统中心(机房)被分区器切换至报警通道,同时由系统中心送出24 V电源(称为强插电源)驱动 强插控制继电器 动作,令 R 线同 N 线短接,目的是使使音控器旁通。但这里所使用的音控器必须与三线制相容,适用器件为

VC-505R、VC-506R(后者用于多节目源系统)。当一个音控器控制一个扬声器群组时,由于受控功率大,须加接扩展器。至于强插控制继电器,适用器件为 VC-505RF系列;强插电源可用AP-9820S。

有必要指出,有些用户容易把三线制中的R线误接于紧急广播功放的输出端。结果导致紧急广播同背景音乐广播互相串音。事实上,R 线仅仅是在紧急广播命令驱动下,进行音控器切换的一条类似旁通的导线。在三线制中没有独立的紧急广播信号线,其中的 N 线是由分区器 AP-9813D 管理的。平时供背景音乐用紧急时分区器AP-9813D自动地把它切换到紧急广播功放输出端,供紧急广播用。

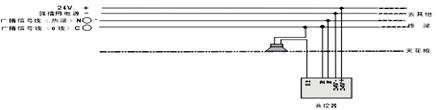

由图18可见,四线制终端配线有四条C、N、+24V、-24V。与三线制相比较,其差别在强插继电器置于音控器内部。适用的音控器有VC-505RF。

D)典型系统  (图19)

同最小系统相比,典型系统增加了报警矩阵、分区强插、分区寻呼、电话接口以及主/备功放切换、应急电源等环节,系统的连接也作了相应的调整。此外,还展示了几种结构不同的分区

  报警矩阵是与消防中心连接的智能化接口,可以编程。当消防中心发出某分区火警信号时,报警矩阵能根据预编程序的要求,自动地强行开放警报区及其相关的邻区,以便插入紧急广播;对于具有音控器的分区,须在分区电源AP-9820S的帮助下才能强行打开(或绕过)音控器进行插入。无关的邻区将继续播放背景音乐。在警报启动时,报警信号发生器AP-9815E也被激活,自动地向警报区发送警笛或先期固化的告警录音(如指导公众疏散的录音)。如有必要,可用消防话筒实时指挥现场运作。消防话筒具有最高优先权,能抑制包括警笛在内的所有信号。

分区寻呼器  AP-9810P  ,可以开启由分区选择器AP-9813D管理的任一个(或任几个)分区,插入寻呼广播。

电话接口  AP-9818I 是与公共电话网连接的智能化接口。当有电话呼叫时能自动摘机,向广播区播放来话,使得主管人员可以通 过电话发布广播。当电话主叫方挂机时,系统亦会自动挂机。AP-9818I具有线路输入口,可以配接调音台、前置放大器等设备,以便举行电话会议

主  /  备功放切换器,可以提高系统的可靠性。当主功放故障时能自动切换至备用功放。在图七中有两台主功放,分别支持 背景音乐 和 寻呼 / 报警。备用功放一台,随时准备自动接管报警任务;该备用功放也可支持背景音乐,但背景音乐的广播扬声器总量可能较多,须配置容量相当的备用功放。

应急电源属在线式,能在市电停电后支持系统运行10~30分钟(视蓄电池容量而异)。

为了进一步提高系统的可靠性,各分区或(重要的分区),功放可使用主/备结构。

(参照图19)



(十)。广播线路敷设及材料使用:

安装的重点是敷设线路,由于传输距离较远,为了保证信号在线路上不产生太大的衰减。主干线采用2X2.5mm2多股平衡线,支线用2X1mm2多股平衡线。为了达到消防要求,线管采用阻燃线槽或阻燃线管。每一接线点及分支点都设分支盒。为便于检查故障,拉好线后,即可用万用表测量。先把线路终端短接,用万用表在始端测量。如果开路则证明线路有断路问题。如电阻接近零,再把终端开路,电阻应是无限大的。否则, 如果电阻不是无限大则证明两条线之间有短路问题。另外,还要测量一下线与线管之间有无短路漏电现象。每装好一段线要立刻检查,然后按照设计图装好设备、检查每一区到消防中心的阻抗等设计是否有出入。最后接上功放,试听每一区的声音是否正常。由于每一区喇叭所处的位置不同,覆盖区域大小也有差异,为使声场达到预定的均匀度,可调节喇叭(线间变压器)上0~70V或0~100V输入的每个档位。例如:远的喇叭可用线间变压器0~70V档,近的喇叭用0~100V档口,视具体情况而定。

广播功放使用导线截面面积表

负载功率

60W

120W

250W

350W

450W

650W

1000W

1500W

截面面积

长度

mm2

mm2

mm2

mm2

mm2

mm2

mm2

mm2

输出电压70V

负载功率

60W

120W

250W

350W

450W

650W

1000W

1500W

100米内

0.50

0.50

0.50

0.75

1.00

1.50

2.00

4.00

250米内

0.50

0.75

1.50

2.50

2.50

4.00

6.00

500米内

0.75

1.50

2.50

4.00

6.00

6.00

1000米内

1.50

2.50

6.00

输出电压100V

负载功率

60W

120W

250W

350W

450W

650W

1000W

1500W

100米内

0.50

0.50

0.50

0.50

0.75

0.75

1.50

2.50

250米内

0.50

0.5

0.75

1.00

1.50

2.50

4.00

6.00

500米内

0.50

0.75

1.50

2.50

4.00

4.00

6.00

10.00

1000米内

0.75

1.50

4.00

4.00

6.00

10.00

11.25

16.80

三、T-KOKOPA公共广播系统—业绩介绍

大厦、公司

贵阳市白云区金峰大厦          西安公司西材               南京东阁公司

合肥供电局                    芜湖县地税大楼             九华山气象台

厦门金榜公司                  中国(广州)平安保险公司

四川移动资阳分公司            四川移动分公司泸州公司

乌鲁木齐市国家税务局          四川移动分公司广元分公司

中兴沈阳商业大厦              成都南光集团总部           兰州房地产交易大厦

成都城市之星大厦              广东省人寿保险公司         广东国土局大厦

酒店、商场

兰州中山宾馆                  中山昆仑酒店               沈阳新洪记大酒店

福州阿波罗大酒店              天津东坡酒家               成都蓝鸿大酒店

沈阳皇都大酒店有              遵义市诺玛特超市           天津好又多量贩店

西安重信家俱超市              江苏好又多超市             十堰寿康永乐超市

兰州仁和春天百货商场          佛山三星世贸纺织城         郑州银基商贸城

新疆国际博览中心小商品城      哈尔滨好又多商场           合肥国泰百货

合肥五星电器城                广州华润超市商场           广州黄花岗商贸城

绵阳北京华联购物中心          成都普尔斯马特商业店       昆明好又多量贩店

长沙家乐富、广州家乐富、昆明家乐富、新疆乌鲁木齐家乐富及家乐富中国连锁

工厂

上海朝日啤酒厂                 十堰东风汽车精密铸造厂      珠海松下马达

浏阳市第三自来水厂             广州旺旺食品有限公司        合肥卷烟厂

安利公司广州工厂               广州万美金属厂(日资)      沈阳桓仁药业

南京东淘公司(TOTO)           通用汽车厂广州销售维护中心  广东“美的”电器

学校

太原师范学院具                  山西省计划统计学校       山西省煤炭管理干部学院

武汉大学体育场                  湖北大学附中             新疆军区陆军学院

东北大学信息                    学院南海分院             郑州市旅游学院

长沙市机电职业中专              湖南省平江第三中学       广州外贸学院

深圳外语学校                    广东佛山大学             湖南益阳中学

东莞台商子弟学校                开封炮兵学院             广州市第一中学

广西医科大学                    广西桂林首都师范学校     广西电力学校

广西机电工程学校                沈阳市东北育才学校       遂宁体育馆

辽宁省广播电视大学        &nbs

文章:youk [1970/01/01 19:05]
评论

粤ICP备05077917号-2
