美国PEAVEY(百威)公司的MediaMatrix(媒体矩阵)是经历了多年才开发出来的一种专业控制设备,它已经成为数字音频技术的工业标准。它由硬件和软件两部分组成,硬件使用的是美国著名专业半导体制造厂Motorola公司生产的56002 DSP芯片;软件是建立在Microsoft Windows平台下的百威专用控制软件包,然后通过工业控制计算机将这两部分组合在一起,组成一台智能化控制中心,担负调整、控制、设计,组合或运行及参量比较任务。
  该设备的数据设备库中存有各种不同种类的自动调音台、信号路由器、参数均衡器、图示均衡器、两分频至多分频的分频器、延时器、混响效果器、激励器、压缩限幅器、扩展器、噪声门、反馈抑制器、回声抑制器、自动哑音器、解码器、接线分配器、输出选择器、传呼矩阵、电平表、频谱仪、信号发生器、测试仪、双音频控制器、逻辑控制器等多达数百种音频信号处理器,通过软件将它们集成在一部主机之中。容纳人性的智慧,你可定制所需要的强大系统.友好的控制界面。使用时,通过一个高分辨率的Windows图形界面,显示色彩鲜明,界面非常友好,可以显示一个或多个子系统界面的编辑、运行和变化,并可以在系统设计时引入其所需的图片进入界面,图文并茂,生动活泼。
  该设备的各种设计、编辑命令、文件,可以根据自己需要重新命名之后,存储在磁盘中,记忆和调出都非常方便。
  该设备可以根据DSP卡和A/D、D/A接口硬件数量的多少,其输入/输出通道可以从8?直至256?56矩阵。该设备有多级权限密码设置。例如,设计者可以打开四级密码维护、调整全部系统,设备部经理可以打开三级密码进行部分系统调整设置,技术主管可以打开二级密码管理更小范围局部系统,而一般操件人员只能打开一级密码,按要求在指定范围内控制音量大小或工作开关,使其接通工作。
  该系统管理方便。因为它是图表式管理方式,可以建立一个由若干个子系统和若干个主群组成一个总系统。这个系统可以包括各个级别的系统,使用者可以单独或同时打开任何一个主群组或子系统,管理级别是没有限制的。
  媒体矩阵的DSP数字处理器的量化数位为48bit;所有输入/输出的量化数位为24bit;数字界面的量化数位为18bit;系统采用48kHz采样频率,64倍超取样的A/D、D/A转换,以保证设备的频率响应从5Hz---22kHz,动态范围达120dB。
  通过MediaMatrix(媒体矩阵)多媒体系统还可以简便地控制多种设备,例如:视频显示器、投影机、音视频播放机、智能摄像系统、灯光系统等。

同时MediaMatrix提供了开放的RS-232代码-PASHA协议,供第3方控制系统控制,如供Crestron.、AMX 等系统编程控制MediaMatrix 系统从而组成更强大的集中控制系统。基于SERVER/CLIENT的工作模式,利用Peavey RAMM(Remote Access MediaMatrix)软件,通过TCP/IP 协议,任何一个RAMM客户端通过Ethernet或Internet便可访问一个或多个Server端(MediaMatrix System)从而实现远端界面化控制MediaMatrix 系统。加上Server端的安全.权限设置,便可构筑一个安全.有效.强大的网络化控制环境。
  同时,Peavey 提供了基于TCP/IP网络的外控协议-RATC(Remote Access Terminal Control),用于一台较强的服务器,如Unix或Crestron.、AMX等系统编程集成包括MediaMatrix的系统。
系统的调整、变更、升级都是通过软件完成,操作简易、方便,无需另投资,系统的扩展只需增加DSP卡和接口机就方便完成。
  系统运行时有详细的工作日志文件,可作为文本文件存储或打印出来。
中央调控系统MediaMatrix(媒体矩阵)和系统软件包是全部音响系统的主控中心,该控制系统利用DSP处理器,将调音台、均衡器、配线器、压限器、延时器、分频器、分配器等信号处理、检测等各类周边设备集于一身,完成了从音源输出至功放输入之间的全部工作,而且采用的是软跳线技术,可以随时任意进行无限制的组合。它的显著特点是:
(1)、功能变化多、调控方便
(2)、工作适应面广
(3)、精密度高、信噪比高
(4)、连接方便、一致性好、设备间传输故障率低
(5)、体积小、重量轻、占地少
(6)、科技含量高、损坏率低、受人为因素干扰较小
(7)、通过网络传输音频信号-CobraNet?
(8)、网络化控制
(9)、具有良好地超前技术、升级更新容易、扩展方便

Media Matrix媒体矩阵应用举例:

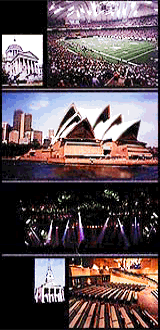

1、Media Matrix媒体矩阵在国外使用的场所(篇幅所限 未能尽录)
美国国会参议院
澳大利亚悉尼歌剧院
美国皇宫剧院
美国佛罗里达州环球片场
美国百老汇剧院
美国佛罗里达州和路迪士尼世界中心(15套)
美国好莱坞派拉蒙皇帝公园(3套)
美国肯撒斯州动物园
美国迪士尼娱乐展览会北美洲巡游
美国史提夫米勒乐队
美国Kenny G
美国纽约市ITT喜来登皇家大舞厅
加拿大爱特蒙顿运动场


2、Media Matrix媒体矩阵在国内使用的场所
中南海总理会议厅
上海市人大主任会议室
上海科技城
上海文艺大厦影剧场
上海海洋水族馆
上海黄浦行人观光隧道
上海红塔大酒店
天津开发区管委会
天津开发区海关大楼
南京文化艺术中心剧场、音乐厅
黑龙江省最高人民法院
呼和浩特市五套班子办公大楼
