网络点播终端的功能和特点 1970/01/01 19:06 点击:609 / 回复:0

       网络播放终端是一部挂接于广播网络终端的节目播放设备。

该设备可挂接在广播网络能到达的每一个地方,并可直接连接音箱;挂接于网络后,该设备会自动连接到网络广播中心系统,并加载网络广播中心系统节目列表至该设备,然后由该设备顺序播放;网络播放终端不仅可以播放网络广播中心系统上的音乐节目,而且还可以接收来自网络广播中心系统的钟声、电话、消防警报、主机寻呼及终端发出的寻呼。所接收的节目有不同的优先级,并且相互间可以覆盖及恢复。相应的优先级如下:

主机寻呼消防警报终端寻呼电话打入钟声插入广播或点播

当高优先级的信号强行切入时,低优先级的信号进入等待状态或停止,高优先级的信号结束退出后,低优先级的信号会自动恢复播放。

设备适用于楼群、商厦、学校(大学城)、商场、公园、工厂等大型公共场所的广播需求。

   性能特点

l      可挂接在广播网线到达的任何地方。

l      可播放来自主机的广播节目,包括音乐节目、寻呼、警报、电话自动强插。

l      可接收来自动寻呼终端的寻呼。

l      可播放来自点播终端的节目。

l      定压输出100V70V,连接10W定压音箱。

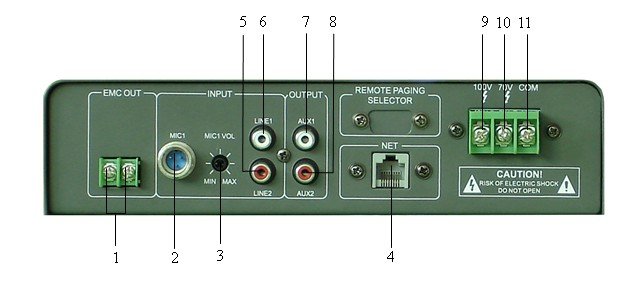

侧面接口介绍


1  强插信号输出接线端子。

2         话筒1接口

3         话筒1音量调节旋钮   顺时针旋转为增大音量,逆时针旋转为减小音量。

4         网线接口

5         线路2输入接口   接入外设音源设备,如CD播放器,调谐器等。

6         线路1输入接口   接入外设音源设备,如CD播放器,调谐器等。

7         辅助输出1接口   外接前置放大器或小功率功放。

8         辅助输出2接口   外接前置放大器或小功率功放。

9         功放100V输出接线端。

10     功放70V输出接线端。

11     功放输出公共端。

连接图例




提示:1. 话筒1接口3个脚的13脚为接地端,2脚为信号输入端,连接时请注意方向。

2.话筒及辅助输入口输入的信号不能进入网络,只从辅助输出口或三输出端子输出。

3EMC OUT端子在网络中有强插信号时有效。

使用操作说明

   接收主机节目

网络播放终端系统可以接收来自网络广播中心系统的广播、钟声、电话、消防警取、寻呼及终端发出的寻呼。所接收的节目有不同的优先级,并且相互间可以覆盖及恢复。

相应的优先级如下:

主机寻呼消防警报电话打入钟声插入终端寻呼广播或点播

当高优先级的信号强行切入时,低优先级的信号进入等待状态或停止,高优先级的信号结束退出后,低优先级的信号才能继续。

关闭系统

直接按下网络播放终端系统侧面板上的电源控制按键即可。

使用操作注意事项

l         在连接好系统线路前请勿将本设备的电源插头插入电网中。

l           确保给设备输入的电压与本设备的电压要求完全一致,否则有烧坏设备的危险。

l         机内有危险电压,该电压足以造成人员触电,请勿擅自打开机壳,以免发生触电危险。

l           本设备的电源开关在“断”状态时,机器并未与电网电源完全断开,为安全起见,在不使用本设备时,请将电源线插头拔出插座。

l         请勿将设备放置与过冷或过热的地方。

l         确保设备的工作环境良好通风,以免在工作时发热,温度过高而损坏机器。

l         文章:youk [1970/01/01 19:06]
