概述
广播系统在校园的应用是非常广泛的，每个学校每天都需要用到广播来播放广播体操，眼保健操，通知及上下课铃声等。计算机多媒体技术的广泛应用为校园广播系统带来了划时代的革命，校园广播系统的职能再也不局限于公共广播的功能,现代教学中英语听力教学、考试等新的需求仅靠传统的公共广播已经不能满足。学校对于广播系统要求稳定可靠，功能强大，音质清晰，操作方便，自动播放，分点、分区控制，智能化程度高。学校希望根椐其实际情况和具体要求量身定做，提供个性化设计服务。目前我们各个学校的广播系统差距很大，一般有这么几种：
1．机房有个简单的扩音设备，终端用筒式大扬声器，线路采用拉音频线方式。音质差，功能单一，一般在偏远山区学校还有用到。
2．机房用定压功放，调音台等设备，室内终端用壁挂式音箱，室外用室外音柱，草坪音箱等，线路采用音频线方式。音质一般，布线繁琐，区域既定更改麻烦，寻址控制需要再布线。
3．机房用调频调制器，音频矩阵等设备，终端用固定频点的调频音箱，线路采用CATV网络传输。设备多，不便于多路播放。分区，寻址控制另外布一根控制线。
4．机房用无线调频发射机，终端用无线调频接收机，采用无线发射方式。需要无委会批准，每年交一定费用，易受外界干扰。
5．机房设备采用全自己化控制方式，分布式多通道数据编码传输，终端采用多频道自动变频解码接收主机信号。音频信号与寻址控制信号基于学校的超五类八芯双绞网络传输。真正实现“一线通”。音箱采用高低音分频,2单元喇叭，音质近乎CD。
6．机房用电脑，终端用一台IP方式接收解调盒，基于校园局域网传输，IP网络广播采用独有的CD质量的数据文件格式，将音源转换为数据文件传送到网络适配器。全程数字化传输避免了传统音频广播的信号衰减与噪音，提供高保真音质的声音。
因上述原因普遍存在，极大地限制了校园广播在学校教学实践与管理中的应用。随着我国教育信息化建设浪潮的推进及“校校通”工程的全面实施，近几年来，闭路电视、宽带网络、计算机多媒体及互联网在学校被广泛应用，并逐步走进教学与教务管理。这就为开发性能更高，功能更强，使用更方便的新一代教学用数字化智能广播成为可能。
为了进一步满足各类学校现代教学的高标准要求，创造一个安全、舒适、温馨、高效的教学与学习环境，并根据各种不同教学功能类别的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。
本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
5、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
6、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。智能化管理系统大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
设计规范和依据
工程方案的制定、设计，依照国家有关文件、标准和规定，主要有：
1、《智能建筑设计标准》(GB／T 50314—2000)
2、《建筑智能化系统工程设计标准》（DB32/191-1998）
3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）
5、《民用建筑电气设计规范》（JGJ/T16-92）
6、《系统接地的型式及安全技术要求》（GB14050-93）
7、《安全防范工程程序与要求》（GA/T75-94）
8、《安全防范工程验收规则》（GA/T308-2001）
9、《安全检查防范系统通作图形符号》（GA/74-94）
10、《消防联动控制设备通用技术条件》（GB 16806—1997）
11、《火灾自动报警设计规范》（GB50116-98）
12、《建筑设计防火规范》（GBJ16-37）
13、《火灾自动报警系统施工及验收规范》（GBJ50166-92）
系统功能和特点
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。智能化管理系统对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目智能化管理系统，其具有以下功能：
广播系统满足一般的背景音乐使用功能；
广播系统满足学校教学需求；
广播系统满足完全自动化无人值首功能；
广播系统满足区域寻呼功能；
广播系统满足消防及紧急事故广播功能；
广播系统满足主/备功放机切换功能；
广播系统设置多种音频接口，可以单独使用或与其他音频系统相互连接。
具有背景音乐、业务广播、紧急广播功能，背景音乐由AM/FM调频广播，双卡录音座的磁带节目及CD机等节目源组成，任何区域则可选择不同节目源中的一套节目作背景音乐广播；业务广播发布通知、寻人广告或其他的业务推广；紧急广播为最高优先级，如有特发事故发生，广播系统能发出呜呜声及语音广播，至抵送的区域或作全区广播，发布广播信息，即使主电源（市电）被切断，系统备用电源（直流）还可维持一段时间的广播。通过公共广播系统实现安全运营，导引旅客，人流疏通。
总之，本智能化管理系统是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。
方案设计
根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，以及所提供的图纸及相关资料，并接合项目的实际情况及未来的发展趋势，对该项目的智能化教学广播管理系统进行方案设计。

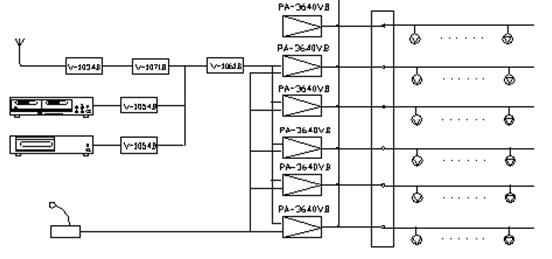

5.1.系统构成及原理
|
|
5.2.用户需求分析及前端分布
根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点，并根据所提供的图纸及相关料资，并根据项目实际情况及未来的发展趋势，结合我公司从事过的多个项目所积累的经验，以及相关产品的性能等因素，对本项目方案实施。
校园数字化网络广播系统功能要求既满足传统的广播功能如发布行政通知、领导讲话、转播广播电台、播放音乐欣赏等，实现音乐(或音乐铃声)代替学校上下课铃声，同时要求实现网络化的语音教学功能。要求在同一时间每一个普通教室内能够单独播放不同的广播节目如英语听力等，通过无线遥控器中文菜单选择播放语音节目进行课堂语音教学，并且每一教室能够单独可编程设置定时课表，真正实现无人值守全自动广播。系统还要求可以进行校内广播、名曲欣赏，英语听力学习，转播广播电台节目、调频无线广播等，从而陶冶学生情趣，营造良好校园环境。系统需具备可扩展性，以便于以后广播点的增加。
广播控制室设置在首层广播室内（少先队部室），该室内部要进行简单装修即安装天花和防静电地板。
在室外操场和活动广场设置音源采集点（4个），可满足校会、广播操、集体活动的室外广播需求。
要求该广播系统实现全数字化高采样率。彻底解决学校内部数据传输的问题且传输稳定、失真小，音质优良。具体功能要求如下：
（1）公共广播系统要求实现全数字化高采样率，通过校园网络传输，彻底解决学校内部数据传输的问题且传输稳定、失真小，音质优良。数据传输必须采用网络方式，公共广播系统上的终端设备、中心设备、分控点设备都必须能够配置独立的IP地址，并且与校园网络系统互联，网络数据文件波特率≥128kbps，网络传输带宽有保证的情况下，实时节目网络广播时延≤100ms。
（2）支持多分控点。用户通过局域网可在任一有计算机的地方进行广播控制，包括指定广播分区及广播点、广播音乐、控制音量等。系统支持用户直接播放硬盘和互联网的音源，或通过声卡采集外设音源，如MIC，CD、录音机等进行直接播放。另在下述指定分控点处，还必须支持讲话广播，指定分控点如下：校长室、教导处、总务处、英语科等。
（3）支持多分区、多音源同时播放，用户可通过软件对广播点自由分区，多班级之间可任意组合，如随着班数的更改或地域的不同可自由设定广播点分区，并实现多个年级同时用广播系统召开级会或同时进行不同内容的听力训练或考试。基本分区可以如下设置：每个年级1个分区、办公室1个分区、楼内走廊等公共部分1个分区、操场部分单独1个广播系统、除操场外的室外部分1个分区；以上分区可以任意组合。
（4）系统支持远程点播功能。教师在课堂上课时可以通过遥控器对服务器上的音源节目进行点播，点播播放效果要迅速及时、稳定可靠。点播需要能够提供如下控制功能:开始、暂停、结束、片断复读、不变语调的情况下快速/慢速/正常速度播放。
（5）系统支持按照IP地址寻址方式，用户对广播终端配置IP地址后，用户可指定一个或指定部分广播点进行广播。
（6）系统支持无人值守自动广播。可自行根据分区使用多音源自动播放节目：定时自动播放语音教学和语音听力考试或训练；编程定时播放音乐铃声，定时时间及播放内容每周每天均可不同，根据需要每天可设置不同的铃声和校园歌曲。可代替传统的电铃。把学校作息时间及对学生的素质教育等定时自动管理，不再需要人工操作；可以对铃声进行自动分区管理，避免一响全响的噪音污染；
（7）支持设备电源自动管理功能，可控制任意区域、任意音箱或功放的独立开关，任意区域指的是可控制指定分区内的全部音箱同时开关；
（8）支持中心监听功能。可以对广播网上正在进行的广播任务进行监听；
（9）管理软件要求实用美观，操作简单，便于管理。播放节目源要广泛，并具存储及音源采集功能，操作要简便：主机可存储数字音源；软件支持播放多种格式的数字音源，包括MP3、WAV、WMA、MIDI等；用户可任意添加/存录曲目；支持用户方便地从不同音源（DVD、CD、录音机等）进行数据采集，并以MP3或WMA格式存储到主机中；用户可以按照自身需求编制播放列表；
（10）具备用户权限密码管制功能；
（11）广播终端需要稳定可靠，在断电断网情况下，要能够及时恢复,恢复时间≤1s；
（12）网络中心配置二层光纤交换机作为公共广播网络核心设备,该交换机与校园网核心交换机千兆光纤互连；
（13）所有的广播线、电源线采用专业线缆。
本项目前端分布情况，具体参见如下信息点统计表
公共广播系统信息点统计表
|
楼层 |
房间 |
广播点（音箱） |
广播点说明 |
|
首层 |
少先队部室（含广播室） |
1 |
|
|
二层 |
教师办公室 |
1 |
|
|
科学实验教室 |
2 |
| |
|
普通教室 |
8 |
| |
|
科学实验准备室 |
1 |
| |
|
科学探究室 |
2 |
| |
|
综合实践活动室 |
2 |
| |
|
三层 |
行政办公室 |
2 |
|
|
计算机资料及工作室 |
1 |
| |
|
普通教室 |
8 |
| |
|
多媒体计算机室 |
2 |
| |
|
教师办公室 |
1 |
| |
|
计算机附房 |
1 |
| |
|
四层 |
综合电教室 |
2 |
|
|
综合电教器材室 |
1 |
| |
|
普通教室 |
8 |
| |
|
计算机室 |
2 |
| |
|
综合实践活动室 |
2 |
| |
|
教师办公室 |
1 |
| |
|
五层 |
教师阅览室 |
1 |
|
|
心理辅导室 |
1 |
| |
|
电子阅览室 |
1 |
| |
|
学生阅览室 |
1 |
| |
|
美术室 |
2 |
1*2=2 | |
|
音乐室 |
2 |
1*2=2 | |
|
六层 |
教职工活动室（小礼堂） |
4 |
30W |
|
党政办公室 |
1 |
| |
|
会议室 |
1 |
| |
|
档案室 |
1 |
| |
|
工会活动室 |
1 |
| |
|
财务室 |
1 |
| |
|
文印室 |
1 |
| |
|
校史室 |
1 |
| |
|
小会议室 |
1 |
| |
|
其它 |
地下操场 |
10 |
40W |
|
走廊通道 |
12 |
30W | |
|
游泳池 |
2 |
30W | |
|
首层（非本栋大楼） |
校医室 |
1 |
|
|
传达室 |
1 |
| |
|
旧教学楼 |
3 |
| |
|
合计： |
97 |
| |
5.3.实施方案设备选型及配置
5.3.1公共广播工程设计的一般顺序
这里所说的公共广播是指有线传输的声音广播，通常用于学校教学、公共场馆、大厦、小区内部，供背景音乐广播、寻呼广播以及强行插入的灾害性广播和教学语音使用。
这一类公共广播工程的设计，通常按下列顺序进行：
1、 首先应考虑广播扬声器的选用、配置
2、 广播功放的选用
3、 广播分区
4、 广播系统的建构
5.3.2广播扬声器的选用和配置
1、 广播扬声器的选用
原则上应视环境选用不同品种规格的广播扬声器。
例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器。这类扬声器结构简单，价钱相对便宜，又便于施工。主要缺点是没有后罩，易被昆虫、鼠类啮咬。
在仅有框架吊顶而无天花板的室内（如开架式商场），宜用吊装式球型音箱或有后罩的天花扬声器。由于天花板相当于一块无限大的障板，所以在有天花板的条件下使用无后罩的扬声器也不会引起声短路。而没有天花板时情况就大不相同，如果仍用无后罩的天花扬声器，效果会很差。这时原则上应使用吊装音箱。但若嫌投资大，也可用有后罩的天花扬声器。有后罩天花扬声器的后罩不仅有一般的机械防护作用，而且在一定程度上起到防止声短路的作用。
在无吊顶的室内（例如地下停车场），则宜选用壁挂式扬声器或室内音柱。
在室外，宜选用室外音柱或号角。这类音柱和号角不仅有防雨功能，而且音量较大。由于室外环境空旷，没有混响效应，选择音量较大的品种是必须的。
在园林、草地，宜选用草地音箱。这类音箱防雨、造型优美，且音量和音质都比较讲究。
在装修讲究、顶棚高阔的厅堂，宜选用造型优雅、色调和谐的吊装式扬声器。
在防火要求较高的场合，宜选用防火型的扬声器。这类扬声器是全密封型的，其出线口能够与阻燃套管配接。
至于品牌和档次的选择，自然与投资有关。
2、 广播扬声器的配置
广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。
通常，高级写字楼走廊的本底噪声约为48-52 dB，超级商场的本底噪声约58-63 dB，繁华路段的本底噪声约70-75 dB。考虑到发生事故时，现场可能十分混乱，因此为了紧急广播的需要，即使广播服务区是写字楼，也不应把本底噪声估计得太低。椐此，作为一般考虑，除了繁华热闹的场所，不妨大致把本底噪声视为65-70dB（特殊情况除外）。照此推算，广播覆盖区的声压级宜在80-85dB以上。
鉴于广播扬声器通常是分散配置的，所以广播覆盖区的声压级可以近似地认为是单个广播扬声器的贡献。根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：
SPL = LM +10 lg P – 20 lg r dB （1）
天花扬声器的灵敏度级在88-93dB之间；额定功率为3-10 W。以90dB / 8 W匡算，在离扬声器8m处的声压级约为81dB。以上匡算未考虑早期反射声群的贡献。在室内，早期反射声群和邻近扬声器的贡献可使声压级增加2-3 dB左右。
根据以上近似计算，在天花板不高于3m的场馆内，天花扬声器大体可以互相距离5-8m均匀配置。如果仅考虑背景音乐而不考虑紧急广播，则该距离可以增大至8-12m。另外，适用于中国大陆的火灾事故广播设计安装规范 （以下简称‘规范’）有以下一些硬性规定：“走道、大厅、餐厅等公众场所，扬声器的配置数量，应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。在走道交叉处、拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m”。
室外场所基本上没有早期反射声群，单个广播扬声器的有效覆盖范围只能取上文匡算的下限。由于该下限所对应的距离很短，所以原则上应使用由多个扬声器组成的音柱。馈给扬声器群组（例如音柱）的信号电功率每增加一倍（前提是该群组能够接受），声压级可提升3dB。请注意“一倍”的含义。由1增至2是一倍；而由2须增至4才是一倍。另外，距离每增加1倍，声压级将下降6dB。根据上述规则不难推算室外音柱的配置距离。例如，以40W室外音柱为例，其额定功率为40W，是单个天花扬声器的4倍以上。因此，其有效的覆盖距离大于单个天花扬声器的2倍。事实上，这个距离还可以大一些。因为音柱的灵敏度比单个天花扬声器要高（约高3-6dB），而每增加6dB，距离就可再加倍。也就是说音柱的覆盖距离可以达20m以上。但音柱的辐射角比较窄，仅在其正前方约60-90度（水平角）左右内有效。具体计算仍可用式（1）。
3、广播扬声器配置表
|
编号 |
产品名称 |
产品型号 |
单位 |
数量 |
备注 |
|
1 |
室外防水音柱30W |
BSW-103 |
只 |
18 |
|
|
2 |
室内壁挂音箱10W |
BST-311 |
只 |
69 |
|
|
3 |
园林仿真音逄40W |
WBS-603 |
只 |
10 |
5.3.3信号的放大和处理设备
1、广播功放的选用
广播功放不同于HI-FI功放。其最主要的特征是具有70V 和100V恒压输出端子。这是由于广播线路通常都相当长，须用高压传输才能减小线路损耗。
广播功放的最重要指标是额定输出功率。应选用多大的额定输出功率，须视广播扬声器的总功率而定。对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。按照‘规范’的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算：
P = K1·K2·ΣP0 （2）
P — 功放设备输出总电功率（W）
P0 — 每一分路（相当于分区）同时广播时最大电功率
P0 = Ki·Pi
Pi — 第i分区扬声器额定容量
Ki — 第i分区同时需要系数：
服务性广播客房节目，取0.2-0.4
背景音乐系统，取0.5-0.6
业务性广播，取0.7-0.8
火灾事故广播，取1.0
K1 — 线路衰耗补偿系数：1.26-1.58
K2 — 老化系数：1.2-1.4
椐此，如果是背景音乐系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。
但是，所有公共广播系统原则上应能进行灾害事故紧急广播。因此，系统须设置紧急广播功放。根据‘规范’要求，紧急广播功放的额定输出功率应是广播扬声器容量最大的三个分区中扬声器容量总和的1.5倍
至于广播功放的其他规格，取决于广播系统的具体结构和投资。
2、广播分区
一个公共广播系统通常划分成若干个区域，由管理人员（或预编程序）决定那些区域须发布广播、那些区域须暂停广播、那些区域须插入紧急广播等等。
分区方案原则上取决于客户的需要。通常可参考下列规则：
1、大厦通常以楼层分区，商场、游乐场通常以部门分区，运动场馆通常以看台分区，住宅小区、度假村通常按物业管理分区，等等。
2、管理部门与公众场所宜分别设区。
3、重要部门或广播扬声器音量有必要由现场人员任意调节的宜单独设区。
总之，分区是为了便于管理。凡是需要分别对待的部分，都应分割成不同的区。但每一个区内，广播扬声器的总功率不能太大，须同分区器和功放的容量相适应。以分区器每一个区的功率容量为500VA，但10个区的总容量不应超过1000VA。椐此，如果10个区满负荷运行，则平均每个区不应超过100VA（近似100W）。
3、信号的放大和处理设备配置表
|
编号 |
产品名称 |
产品型号 |
单位 |
数量 |
备注 |
|
1 |
30W带功率网络适配器 |
SP-2002 |
台 |
64 |
|
|
2 |
250W合并式定压功率放大器 |
SA-250P |
台 |
2 |
|
|
3 |
450W合并式定压功率放大器 |
SA-450P |
台 |
2 |
5.3.4节目源设备
1、节目源
1） 背景音乐
背景音乐由AM/FM调频广播，双卡录音座的磁带节目及CD机等节目源组成，任何区域则可选择不同节目源中的一套节目作背景音乐广播；
2） 业务广播
业务广播发布通知、寻人广告或其他的业务推广
3） 紧急广播
紧急广播为最高优先级，如有特发事故发生，广播系统能发出呜呜声及语音广播，至抵送的区域或作全区广播，发布广播信息，即使主电源（市电）被切断，系统备用电源（直流）还可维持一段时间的广播。
2、节目源设备配置表
|
编号 |
产品名称 |
产品型号 |
单位 |
数量 |
备注 |
|
1 |
CD播放器 |
SA-CD22 |
台 |
1 |
|
|
2 |
数字调谐器 |
SA-F608R |
台 |
1 |
|
|
3 |
双卡座磁带播放器 |
WPA-W228K |
台 |
1 |
|
|
4 |
带前奏音台式话筒 |
WPA-M02 |
台 |
2 |
5.3.5传输线路
扬声器现场和控制中心总有一定距离，从扬声器现场到控制中心需要音频信号传输，同时从控制中心的控制信号要传送到现场。
1、音频信号传输
采用了较为可靠又廉价的线缆，即用音频线缆传输。
2、管槽敷设
为防止电磁干扰和外电源等干扰，应敷设线管线槽，同时保护线缆。
3、传输线路设备配置表
|
编号 |
产品名称 |
产品型号 |
单位 |
数量 |
备注 |
|
1 |
音箱线材 |
RVVS2*1.0 |
米 |
N |
5.4. 设备选型、功能和技术指标
5.4．1设备选型
|
数字网络广播系统 | |||||
|
序号 |
设备名称 |
品牌 |
型号规格 |
单位 |
数量 |
|
1 |
IP网络广播控制中心 |
ASPLPA |
SP-2000 |
台 |
1 |
|
2 |
前置放大器 |
ASPLPA |
SA-11P |
台 |
1 |
|
3 |
IP网络广播控制中心软件 |
ASPLPA |
SP-2000R |
台 |
1 |
|
4 |
台式电脑 |
国产 |
定做 |
台 |
1 |
|
5 |
带前奏音台式话筒 |
ASPLPA |
WPA-M02 |
台 |
1 |
|
6 |
网络适配器 |
ASPLPA |
SP-2001 |
台 |
4 |
|
7 |
带功率网络适配器 |
ASPLPA |
SP-2002 |
台 |
64 |
|
8 |
CD播放器 |
ASPLPA |
SA-CD22 |
台 |
1 |
|
9 |
数字调谐器 |
ASPLPA |
SA-F608R |
台 |
1 |
|
10 |
双卡座磁带播放器 |
ASPLPA |
WPA-W228K |
台 |
1 |
|
11 |
带前奏音台式话筒 |
ASPLPA |
WPA-M02 |
台 |
2 |
|
12 |
250W合并式定压功率放大器 |
ASPLPA |
SA-250P |
台 |
2 |
|
13 |
450W合并式定压功率放大器 |
ASPLPA |
SA-450P |
台 |
2 |
|
14 |
室外防水音柱30W |
ASPLPA |
BSW-103 |
只 |
18 |
|
15 |
室内壁挂音箱10W |
ASPLPA |
BST-311 |
只 |
69 |
|
16 |
园林仿真音逄40W |
ASPLPA |
WBS-603 |
只 |
10 |
|
17 |
广播专业机柜 |
ASPLPA |
WPA-R42 |
套 |
1 |
|
18 |
音箱线材 |
天泰 |
RVVS2*1.0 |
批 |
1 |
|
19 |
附件 |
|
|
批 |
1 |
5．5 系统特点：
近年来，随着高新科技水平的提高，为了适应现代社会各种公众场所对公共广播的要求，广东奥奇曼电子科技有限公司开发新型广播系统在节省总投资的情况下充分利用现代最新技术，使系统在长时间内与社会发展相适应。IP网络公共广播系统是根据公共场所（特别是大型公共场所）对广播的实际需要，运用最新的数字技术，现场总线技术，IP网络通讯技术相结合而建立起来的一套崭新、完整的IP网络广播体系。它以全新的理念构造出的新一代广播系统焕发了无穷的活力，是任何传统广播系统所不能比拟的。IP网络广播系统就是在实现强大、多样功能公共广播的同时，充分体现出高度的智能化和可靠的稳定性；由于现代技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性，不仅充分保护了甲方的投资，而且具有较高的综合性价比。IP网络广播系统已广泛运用于大学、中学、小学、体育馆、超市、公园、广场、宾馆、酒店、车站、码头、工矿企业、花园小区、医院等各种行业之中，发挥了不可替代的作用。我们的目的是：打造细分的具有针对性功能的卓越广播系统以专业的技术，完善的售后服务，为国内外广大客户解决内部信息的传达广播。产品自从推出中国市场以来，由于其具有适应性强，操作简单, 适合复杂的系统设计等诸多优秀特点，受到很多用户的好评。
ASPLPA公共IP网络广播系统的主要功能
IP网络广播系统是一套基于IP数据网络传输的音频扩声系统， 它可在同网段的局域网内、跨网关的局域网内或Internet网上使用。稳定可靠的网络广播直接取决于网络服务器及网络适配器软硬件结合的完好性能。IP网络广播系统是由IP网络广播控制中心、IP网络适配器、音频工作站等组成。系统采用高速的双CPU处理（32位MCU＋16位DSP），数字功放，延时短（10ms）音质好（20-16KHZ），支持各种音频格式的数据网络传送（MP3 、MP2、AAC、WAV），完善的网络适应能力，同时支持外接音频的实时编码，具有：IP地址自动获得（DHCP）、直接跨网关及核心路由交换机的功能、支持互联网广播，网络流量自适应功能，同时系统升级可实现消防联动，电话广播，网络供电（POE）功能。
传统的广播，普遍采用音频或调频方式。音频广播受到电压、功率、阻抗等因素影响，传输距离短，频率低，容易受干扰，系统扩展性差。调频广播在调制解调中引入噪声，设备老化、频点偏移也会导致信号失真。基于音频和调频传输的可控制的智能广播，受传输方式的限制，也只能以分区、分组的方式实现控制。缺乏独立的节目源，导致广播功能不能满足个性化的应用需求。IP网络广播解决了传统广播系统存在的传输距离短，音质不佳，维护管理复杂，互动性能差等问题。
IP网络广播可以基于现有计算机网络建设，安装时无需单独布线，基于IP网络的节目传送，每个广播点都可以有各自独立的广播节目，为广播引入日常广播提供了可行性。区别于传统的音频调频以及可控制的智能广播，是真正意义上的纯数字化网络广播。应用于网络建设，不仅真正实现音频广播、视频监控、计算机网络的多网合一，其个性化、智能化产品设计，使得长期停留在概念上的网络及真正达到实用化目的。
一般局域网带宽为100Mbps或1000Mbps，按每套节目占用带宽0.1Mbps来计算，可同传几十或几百套节目。在实际应用中，可能并不需要几百套节目同时传输，只是通过简单的计算，可以看出目前网络环境是有很大余量的，网络上的音频传输条件已经成熟。不管你广播地处于何处，搭建什么样结构的网络，只要基于TCP/IP协议网络基本协议，就可以实现网络广播
IP网络广播功能：
（1）定时节目播放
IP网络广播的每个网络适配器都具有独立的IP地址，可以单独接收服务器的个性化定时播放节目，定时播放的操作，也可以通过电脑在网上设置上传节目。
（2）领导网上讲话
IP网络广播能够实现领导网上讲话，领导无需到广播中心，通过与系统服务器连接的任意一台计算机，便可以经计算机的麦克风实现远程讲话，可以对全区，分区，分组讲话。
（3）网上电台转播
IP网络广播可以将通过网络收音机软件接收到的Internet网络电台节目转换成IP网络广播数据格式，对网络语音终端实时播放，如美国之音、BBC、CNN及国内其他专门的语言电台等。
（4）音频实时采播
IP广播节目实时采播功能，能够将：自用电台、录音机卡座、CD播放器、MP3播放器、麦克风等节目实时采集实时压缩成高音质数据流存储到服务器，并可按要求同时转播到指定的网络适配器，用于插播外接节目广播及广播通知等。
（5）自动音乐打铃
IP广播能够设置个性化的音乐铃音，自动按照编排好的作息时间表播放铃声，作息时间表可以按照春秋季自动调整，并提供晴雨天、节假日特殊配置选项。
（6）自由点播
可通过遥控器控制分布在每个点的网络适配器完成音频服务器中资料库的任意点播。操作简单方便，只需要用红外遥控器选择相应的节目内容，播放即可。（7）音频触发启动设备
IP网络广播的网络适配器，提供音频触发接口或自带触发电源。广播讲话的声音及音乐接入网络适配器时，可以根据语音信号的有无，自动切换功放或有源音箱的电源，或联动其它设备正常广播
（8）音频素材制作
可实现数字素材的剪辑、混音、淡入淡出、噪声消除、变速不变调等功能。
（9）数字音源库
系统资源服务器可存储数千小时以上的音乐节目或语音节目。用户可以根据实际情况扩充存储空间或更换服务器，或提升系统性能。
（10）无线遥控广播
系统可加入无线接收与遥控器对系统的节目进行远程播放控制。
（11）广播监听
系统可设任意网络适配器作为系统监听使用，实现单点选择监听功能。
（12）节目播放方式及音量调节
系统每一项播放功能都有节目播放方式及音量大小的调节功能。
IP广播特点
（1）传输数字化
IP网络广播采用独有的CD质量的数据文件格式，将音源转换为数据文件传送到网络适配器。全程数字化传输避免了传统音频广播的信号衰减与噪音，提供高保真音质的声音。
（2）终端个性化
IP网络广播基于IP数据网络，每个网络广播适配器都可以有独立的IP地址，可以拥有完全个性化的节目。
（3）前端网络化
IP网络广播将前端音源扩展到整个网络，节目定时播放都可以通过网络远程操，。网络化的管理，还可以对不同的用户设置不同的权限。
（4）播放自动化
IPP网络广播能够实现自动化播放，并为各个节目指定播放时间，服务器将自动进行播放，并且播放内容与对象范围可以任意指定。
（5）操作人性化
IP广播为提供了人性化的图形菜单界面、人性化的操作，轻松简便，专一实用，提高了使用的效率。
（6）应用智能化
IP广播有很多智能化的设计，可以在广播过程实现录音、变速、列表循环播放等语音功能；还可以实现定时设置，实现广播自动播放；并能够远程编排、维护、管理等
（7）工程简单化
IP网络广播工程简单，对于现在有局域网设每一个IP广播点，只需要增加网络广播适配器安装即可，如果没有搭建网络，数据网络的工程量也相对简单，只需要铺设网线即可，一旦建设，广播系统与计算机网络系统可以共用，减少多网重复建设。
（8）系统零维护
IP网络广播在物理上与网络共用，所以并不在网维护之外增加额外的维护工作。在应用上，系统可设置独立网段与计算机系统分隔，各网络广播适配器嵌入式系统程序固化，不会受到病毒感染。系统整体稳定可靠，基本没有维护工作。
ASPLPA产品详细介绍：
1：SP-2000 IP网络广播控制中心
1. IP网络广播控制中心是系统的核心。采用工控机箱设计，触摸屏显示操控，内置功能强大的IP播控服务器软件(带加密狗)，常用节目素材，大容量节目源空间，用户可以根据自己需求下载或制作录制节目。负责音频流点播服务、计划任务处理、终端管理和权限管理等功能。管理节目库资源，为所有网络适配器提供定时播放和实时点播媒体服务，响应各网络适配器的播放请求，为各音频工作站提供数据接口服务。
2. 广播主机含有4个独立声卡，4路话筒与音频输入输出通道用于外接话筒，音源及监听，带多路电源控制。全数字化传输，以局域网或具有独立IP的互联网为主要传输媒介，支持专用百兆网传输，传输距离不受限制，可达几十套或上百套节目源，并实现了多网合一。局域网内装有本系统的任意工作站电脑可根据权限大小对系统进行广播，向本系统添加或删除节目。扩展通过控制口实现市话广播，警报自动强插功能。
2：SP-2001 IP网络适配器
1. 网络适配器AK-3800IP-L特点:
2. 机架式设计, 2U面板机控制，配备3寸背光可调液晶屏显示。
3. 百兆网络接入RJ45口，接扩展卡可用于2路网络交换接PC或其它网络设备。
4. 带1路短路输出控制功能，用于外接触发电源控制或短路强切控制。
5. 2路单声道音频输出接外部功放或有源监听音箱。
6. 内置2路电源控制，根据声音自动开启或关闭外部功放，避免功放空闲时间供电，确保安全。
7. 红外遥控接收，操作红外遥控器，通过液晶屏显示的菜单，可点播服务器中的资料库，直接指定播放的内容。
8. 用途：用于接收网络音频大区域控制用,如:校园室外区,工厂车间区等
3：SP-2002 带功率网络适配器
