八路前置放大器的作用和特点
1970/01/01 19:06 点击：948 / 回复：0
八路前置放大器是可寻址公共广播系统专用的，设有八路线路输入，八路线路输出的前置放大器.
功能特点
Ø 八路输入，八路输出的前置放大器。
Ø 八个输入、输出信号灯指示。
Ø 八路输出通道独立的音量控制。
Ø 八路输出高音、低音音调独立控制

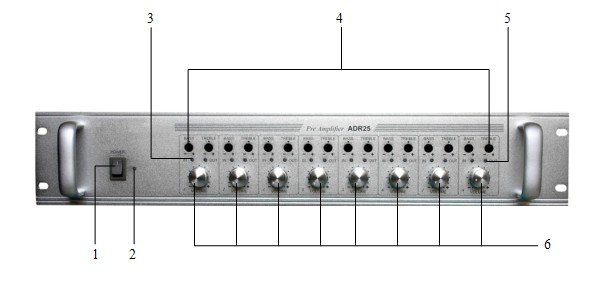

外观功能介绍
1） 电源开关 开关按键上1位置按下为打开电源，1位置弹起为关闭电源。
2） 电源指示灯 打开电源时该指示灯点亮，关闭电源时该指示灯熄灭。
3） 输入信号指示灯 只要输入通道有信号输入，该指示灯就会点亮。
4） 高、低音音调调节旋钮 顺时针旋转提升高音或低音，逆时针旋转衰减高音或低音。
5） 输出信号指示灯 只要输出通道有信号输出，该指示灯就会点亮。
6） 通道音量调节旋钮 顺时针旋转为增大音量，逆时针旋转为减小音量。
5） 八路输入通道 输入250mV的线路音频信号，连接音源设备。
6） 八路输出通道 输出1000mV的线路音频信号，连接功放设备。
连接示意图
性能规格
|
序号 |
项目 |
指标要求 |
单位 | |
|
1 |
每路线路输入灵敏度 |
250 |
mV | |
|
2 |
每路输出电平 |
1000 |
mV | |
|
3 |
信噪比 |
>80 |
dB | |
|
4 |
频响（-3dB） |
20---30K |
