在扩声工程中，我们时常见到为控制声波辐射方向而设计的各种形状的声柱（或扬声器系统的组合）。常见的有以下三类：
第一类：由于声柱安装位置较高（几米以上），故声柱的出声面需要向下倾斜，以令声波向前下方辐射而到达听众区。参见下图一。
第二类：声柱的出声面做成凹形，使声波更加集中，指向性更窄。在混响时间很长的扩声场合，使用指向性窄的声柱能提高直达声与混响声之比，从而提高语言清晰度。参见下图二。
图一 斜面声柱 图三 凸面声柱 图二 凹面声柱
第三类：声柱的出声面做成凸形，使声波分散，指向性很宽。这种声柱最常见，很宽的指向性能均匀覆盖更多的听众区。参见下图三。

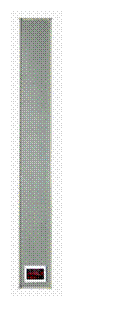

虚拟可变形声柱（virtual transformable column，VTC）貌视一个极其普通的声柱（参见右图四，图四中左图为声柱正面，右图为声柱侧面）。它利用先进的电子技术和数字信号处理技术，对馈给声柱中每个扬声器单元的信号的相位、频带、延时等参数单独进行处理和控制，在声学上可虚拟上述斜面、凹面、凸面和更复杂形状的声柱。倾斜角度、凹凸程度等参数可用红外遥控器或计算机网络随时调节，且可同时调节多项虚拟参数。
虚拟可变形声柱的特点如下：
l 可从声学角度虚拟出各种斜面、凹面、凸面和更复杂形状的声柱，虚拟的声柱形状用红外遥控器或计算机网络随意可变；
l 有源声柱，内置数字信号处理，内置数字功放，不需要外接功放；
l 兼容线路信号输入（300mV）及定压广播功率信号输入（70V或100V）；
l 可调节声柱的音量、音调、均衡、延时等音效参数；
l 声柱正面下方的LED点阵屏能显示各种参数和信息；
l
图四 虚拟可变形声柱
可通过计算机网络远程监视其工作状态，远程调节参数；
l 外形简洁，安装使用方便，电声灵敏度高。
以下图片示意了虚拟可变形声柱的一些有代表性的声场效果：
图十 虚拟三束不同强度声波的声场 图九 虚拟三束相同强度声波的声场
虚拟可变形声柱的性能指标如下表（以VTC100A型号为例）：
|
项目 |
指标 |
|
有效频率范围 |
100Hz-20kHz |
|
水平覆盖角 |
120° |
|
垂直覆盖角 |
30°（参数复位状态） |
|
主波瓣聚焦调节 |
5 m～200m；-5 m～-200m |
|
主波瓣垂直方向调节 |
-60°～+60° |
|
扬声器单元规格 |
10只4寸单元，每只为10W/8欧姆 |
