彭妙颜

[摘 要]  结合第18届PALM展会上的产品，介绍国产数字音频处理器和网络传输平台的特点。

[关键词]  数字音频处理；网络传输平台；国产品牌

PENG Miao-yan

[Abstract] With the products On the l8th PALM Exhibition，this paper introduces the characteristics Of home-made digital voice processor，platform of network transmission．

[Key Words] digital voice processor；platform of network transmission；home-made product

第18届PALM展于5月末在北京中国国际展览中心和全国农业展览馆隆重举行，笔者受展览会主办单位中国演艺设备技术协会的翅请，参与了为期5天的“专家看展会”专家组的技术研讨、考察、观展等系列活动。其间，笔者重点对调音台及周边产品进行调研，发现展会上的国产品牌新产品展示出令人欣喜的新技术。

数字音频处理设备集数字音频信号处理（DASP）、矩阵、自动混音和网络多媒体控制等多种功能于一身，每一路信号处理都包括独立的压缩／限幅器、参数均衡、延时等功能，并有体积小、接口多，易管理、易安装、易调整、易切换，可视化、可集控、可控指标多，便于组成数字音频网络传输系统等优点，已是目前专业扩音系统的首选设备。扩声系统中模拟信号远距离传输带来声频信号的衰减、敷设安装工艺复杂、抗干扰能力弱等缺点，已慢慢被数字网络声频传输方式所取代。

早年，这些数字音频处理设备及网络声频传输技术全部由国外引进，如BSS(毕斯)、Peavey(百威)，YAMAHA(雅马哈)、EVI、dbx、symNet(声力)、A&H等，加上后期进入且发展迅猛的如Ashly(雅士利)、ClearOne、Biamp和Lectrosonics等品牌。

后期的新型产品扩展了以下功能：

(1)每一输入通道不仅有LINEIN输入接口，同时具备MICIN输入接口，还具有自动混音功能，传声器能自动开启和关闭，并可设置主席传声器的优先级。这种设计理念专门针对

多传声器的“纯”会议扩声系统的应用，完全可以取消调音台，实现会议操控“无人值守”。

(2)可设置矩阵，自由决定哪支传声器从哪只扬声器发声。系统在多人讲话时可保持一定的声压。同时可设定某支传声器有人讲话时，能自动降低讲话人附近的扬声器音量，使系

统具有更高的传声增益，抑制啸叫。

(3)系统具有网络监测控制功能：系统内信号通过Cobranet数字网络进行交换，经由控制电脑和网络交换机操作数字网络矩阵处理器的系统处理功能和控制功能，可预设“报告”、“讨论”、“分组”等多种会议模式，随时调用。

随着DSP技术的发展，数字音频处理设备的处理功能迅速提升，音质更佳。从工程实用的角度有两点值得注意：一是输入输出通道增多，早期的产品普遍是2进4出或2进8出，这对于一般双通道立体声的扩声系统完全可以满足；二是逐步发展到8进8出，适用于主题公园、机场、车站等复杂的广播系统。

近年，为了适应传声器数量达到几十甚至上百支的大中型会议厅的应用，国外多个厂家开发了输入路数更多的数字音频处理设备产品，如：Soundweb London的BLU80是12进4出；dbx1206是12进6出；LectrosonicsDMl612是16进12出。这是针对多传声器会议系统和多通道智能化公共广播的需要而开发的新产品，多输入路数是其最突出的技术亮点，而这方面也正是国产数字音频处理器存在差距的地方，有待奋起直追。但另一方面，国产品牌有明显的价格优势，仅为进口的几分之一。

在今年的展会上，数字音频处理及网络平台已在国内多家参展商(如“广州锐丰”、“宁波音王”、“三基集团”等企业)的展品中出现，并提升了功能和便利性。

“三基集团”的XP4数字式音箱处理器集直流电源供给处理设备和音箱处理器于一体，其功能包括音源选择、增益控制、延时、分频、均衡、压缩等的全数字化处理：采用了4片32位DSP和24位线性AD/DA转换技术，用双精度滤波器和高精度准演算程式，达到动态精度调试目的，并用LCD显示图形化调节(无需电脑调节)。为了充分发挥XP4的优势，该公司还特别研发了一款全频多功能有源音箱X4a，可提供111 dB的峰值最大声压级以及150Hz—15 kHz的频率响应。XP4与X4a配合如图1示，只要增加DVD不口解码器，就可方便地组成多声道环绕系统，不失为一个较好的音响选择方案。

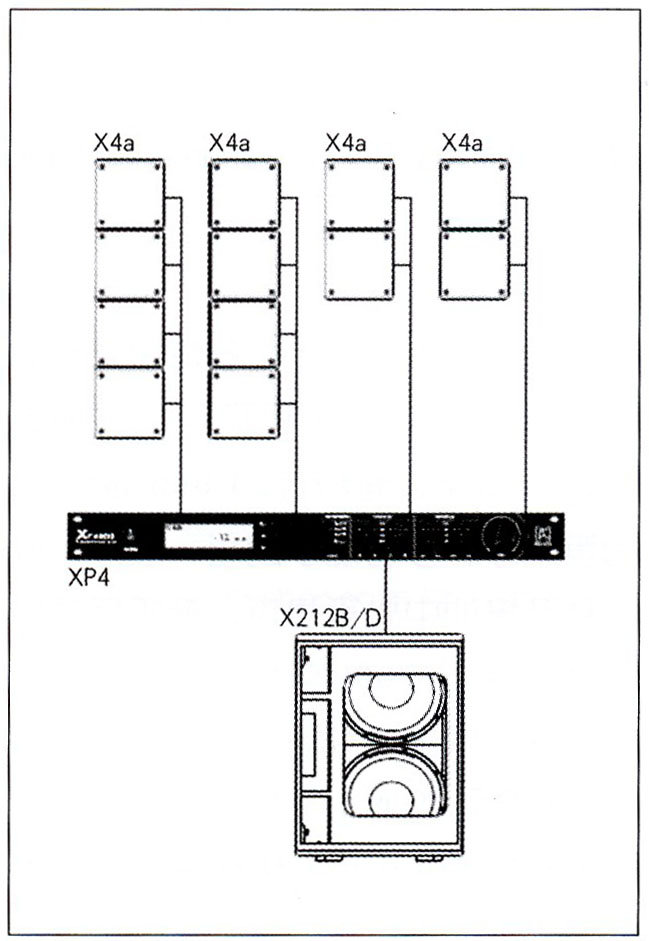

图1 XP4与X4a配合应用图

目前，较为成熟且已有较多使用的网络声频传输协议是美国的CobraNet和EtherSound网络协议；国内“宁波音王”已研发出数字音频传输协议“龙网”，“三基集团”2009年推出的D248数字音频网络平台也在展会上出现。

D248内嵌的Lancore专利技术，利用成熟的以太网技术提供操作简单并具有32个通道的未经压缩的数字声频，可以进行同步双向传输(达100m)，双向控制系统。该平台包括4个组件：D248(F.O.H)调音台端设备：接受舞台远端24路数字声频转换为24路模拟输出，并接受来自调音台的8路输入模拟信号转换为8路数字声频信号，通过网络传输到舞台端；D248(Stage)舞台端设备，接受舞台周边拾音、播放器等24路模拟输出声频信号，转换为24路数字声频信号，通过网络线传输到调音台端，并接受通过网线从调音台传输而来的8路数字声频信号，转换为8路模拟输出信号到后级音频处理设备或功放；D8i—XLR输入接线转换盒，用于连接D248(F.O.U或Stage)设备输入；D80—XLR输入接线转换盒，用于连接D248(F．O．H或Stage)设备输出。该数字音频网络平台示意图见图2

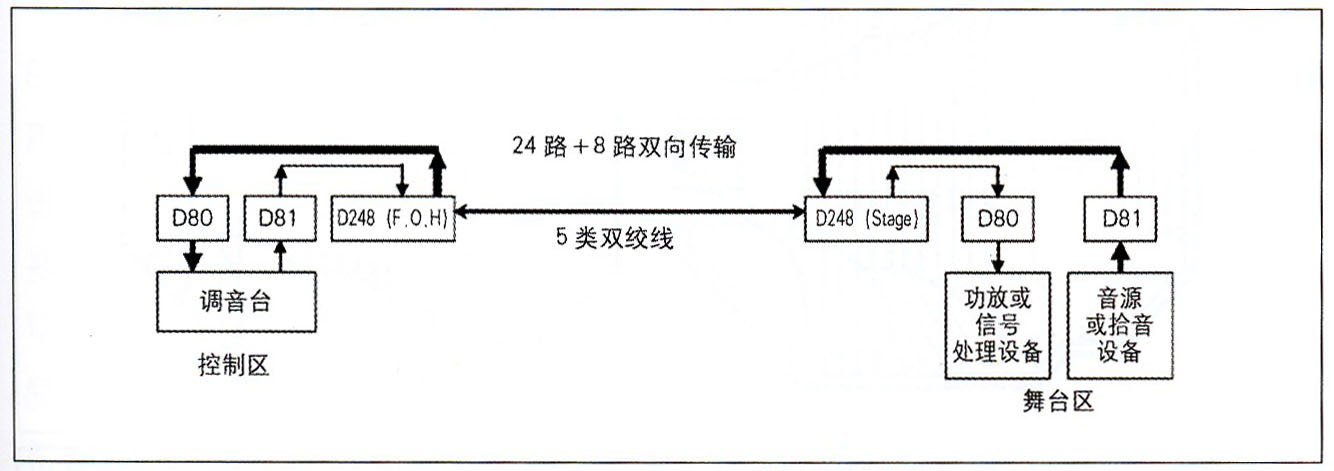

图2 D248数字音频网络平台应用系统图
