——DSPPA超大规模的多分区可寻址公共广播系统

广州市市迪士普音响科技有限公司 曾 光／黄汉贵

Public Broadcasting System Design for Expo Ville of Expo 2010 Shanghai

ZengGuang／HuangHangui

摘要 本文结合公共广播国家标准(报批稿)要求，介绍了世博村DSPPA公共广播系统设计思路及方案。技术方案的重点在于如何满足项目业主提出的600多个分区广播的要求，选用了DSPPA超大规模多分区的可寻址广播系统。

关键词  世博村公共广播 可寻址广播系统

Abstract The paper introduces the design idea ａｎｄ scheme of DSPPA public broadcasting system for Expo Ville Shanghai in combination with the requirements of  National stａｎｄard of public broadcasting(draft)．The emphases of technical scheme are how to meet the requirement of the client for 600 areas broadcasting，ａｎｄ the super large multi-area addressable broadcasting system was ｓｅｌｅｃｔed．

Keywords Expo Ville，public broadcasting，addressable broadcasting system

        迪土普公司公共广播产品继成功服务于10个北京奥运场馆后，再次被世界重点项目——2010年上海世博会项目的上海世博村选定为公共广播提供商。

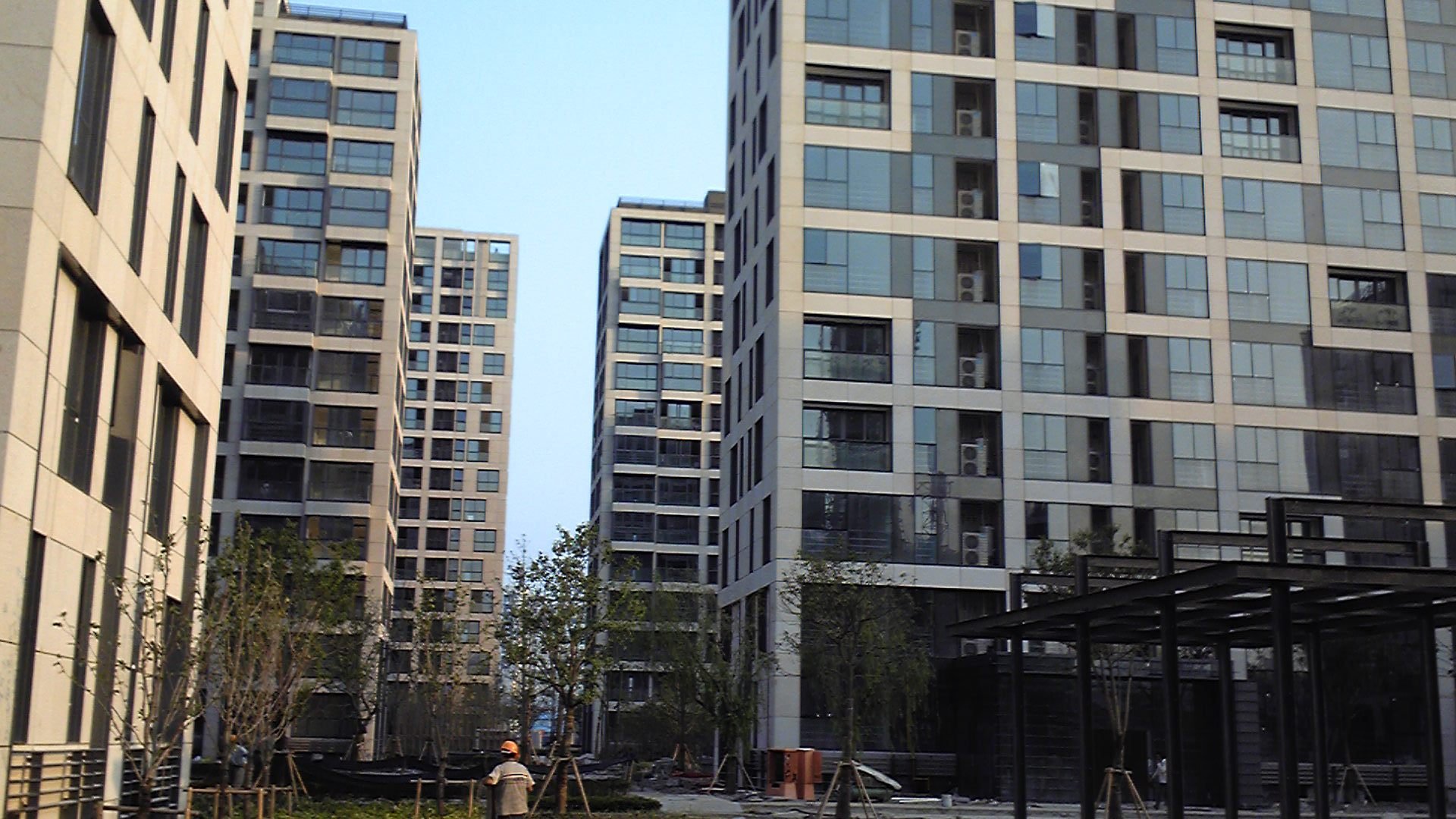

        世博村是为上海世博会外国官方参展人员提供住宿和配套服务的重要工程，位于世博园区浦东区块东北角，基地范围为浦东南路、世博村路，西至白莲泾，南至沂林路，北至浦明路，占地约3万m²。村内主要分为生活区、服务及后勤配套区共10个地块，将建设约55万m²的星级酒店、国际公寓、购物中心、高档会所等，其中新建约37万m²、改建约7.4万m²、地下建筑10.5万m，整个世博村有42栋楼组成，总共有630层楼。世博村建筑布局如图1所示。

    图1 世博村建筑布局图

       甲方要求世博村公共广播系统平时播放背景音乐节目及业务广播，当发生突发公共事件时，强行插入紧急广播。

    甲方具体诉求：

    系统结构：总线型结构，布线简洁、方便；通过8芯超五类线连接每个分区；可用寻呼话筒寻呼任意分区。

    分区要求之—楼层



    1)总共有42栋楼，630个楼层；

    2)每一楼层作为一个分区，共连接6个定阻扬声 器；

    3)每个终端分两路输出，一路覆盖客房，只在紧急广播时才使用；一路覆盖走廊，无论背景、业务、紧急广播都可播放。

    分区要求之—地库

    1)地下车库设置为一个独立分区；

    2)由于地库的面积较大，需要连接的扬声器较多，因此需要进行功率扩展。

    分区要求之—户外花园

    1)户外花园共分为10个分区；

    2)由于每个分区的面积较大，连接的扬声器较多，因此需要进行功率扩展。

    2设计思路

    根据《公共广播系统工程技术规范》(国家标准报批稿)、《火灾自动报警系统设计规范》及《世博村信息化工程技术规定》对上海世博村公共广播系统进行设计。

 2.1《公共广播系统工程技术规范》—“级广播系统的要求

    1)背景广播：编程管理，自动定时运行(允许手动干预)；具有音调调节环节；矩阵分区；分区强插；广播优先级排序；支持远程监控。

    2)业务广播：编程管理，自动定时运行(允许手动干预)；矩阵分区；分区强插；广播优先级排序；主/备功率放大器自动切换；支持寻呼站台；支持远程监控。

    3)紧急广播：具有与事故处理中心(消防中心)联动的接口；与消防分区相容的分区警报强插；主/备电源自动切换；主/备功率放大器自动切换；支持有广播优先级排序的寻呼站台；支持远程监控；支持备份主机自动切换；自动生成运行记录。

    2。2主要设计思路

    1)《公共广播系统工程技术规范》中的一级业务广播和紧急广播共用系统符合甲方要求。系统平时作业务广播、背景广播、紧急时在警报信号触发下自动进入紧急广播状态(热备用)。

    2)由于广播分区多，覆盖范围广，接近641个分区，传统的模拟系统必须花费大量设备、大量的线材才能实现，而且系统相当臃肿，工程造价相当大。经过多次和设计院沟通后，最终选用系统简洁、方便安装、功能强大的DSPPA超大规模多分区的可寻址广播系统。该系统采用寻址解码方式，每一楼层(即每一区)用一个解码器，解码器分两组输出，一组是到客房，根据要求，只在紧急广播情况下播放，另一组到走廊，按要求，无论是业务广播、背景广播、紧急广播状态下都要播放，同时，解码器保证有足够的功率推动该楼层的吸顶扬声器。

    3)可靠性设计，可寻址系统可以在低姿态运行。低姿态运行是指：控制程序出现故障时，主机还能在硬件的支持—F正常工作，音量自动调节到最大，确保系统最基本的功能实现。

    4)声学特性指标保障。正确配置广播扬声器(包括选型、布点)；：正确配置广播功放以及正确选用广播传声器。

3系统设计

    为满足设计要求，选用DSPPA超大规模多分区可寻址广播系统。

3.1超大规模多分区可寻址广播系统主要特点

    1)总线型结构，简洁方便。体积小、集成度高，包含了矩阵、分区、定时、告警、强插、寻呼、电话、监听、录音(语音文件固话)、CD播放等功能，功能强大、灵活、完善。

    2)超大规模多分区控制。可控制1000个分区，能刘‘每个分区开关、寻呼、播放。

    3)控制操作方便。可触摸屏控制整套系统，同时也可以远程控制整套系统。

    4)节目丰富。内置了大容量的电声广播节目源，无须外设音源即可支持几星期连续不断的、刁；重复的播放。

    5)各广播分区可以同时播放不同的节目。6个背景音乐输入接口，1个紧急信号输入接口，构成同时6+1个通道音频输入。

    6)监控方便。具有LCD显示屏，实时显示分区的操作及工作状态，实现对分区的定时自动控制和状态监测。

    7)终端即插即用。支持解码器终端的即插即用。

    8)低姿态代偿。可寻址系统控制程序出现故障时，仍能在低姿态下运行，这时系统变成一个最简单的系统，音量自动调节到最大，全区播放第一套节目。

    9)有运行记录备查。



3.2主要设备选型

    1)系统主控设备

    (1)ADR31可寻址广播控制器：可控制的分区数多达1000个；可连接远程寻呼器进行分区寻呼；具有分区强插报警功能。

    (2)ADR04可寻址智能定时播放器：具有矩阵分区功能；可自动定时运行；支持远程监控；可以定时控制周边音源设备；可自动生成运行记录；可支持主备自动切换。

    2)其他控制设备

    (1)MAGl200扩展主机和消防扩展模块：具有与消防中心联动的接口

    (2)MP9823S电源时序器：为周边设备提供时序电源

    (3)ADR22遥控寻呼话筒：可进行分区遥控寻呼

    (4)MP9811P前置放大器

    (5)MP4000纯后级功放

    (6)MP9807CCD／MP3播放器

    (7)MP9808R调谐器

    3)系统终端设备

    ADR33终端解码器，ADR26分支器，DSP502定阻天花喇叭，DSP206定阻壁挂喇叭，DSP3601草地音箱，DSP630草地音箱，DSP644石头音箱，DSP653指

示牌音箱。

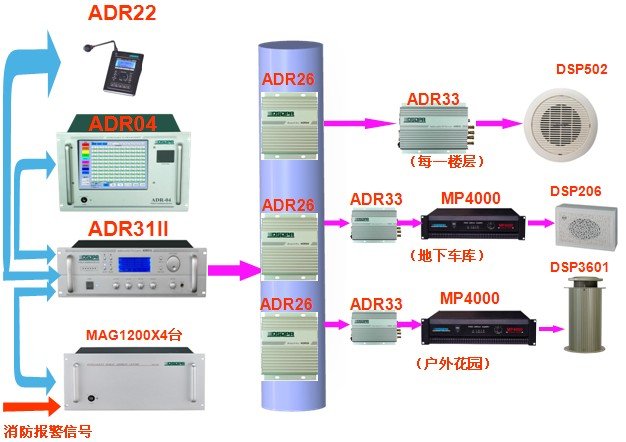

    世博村DSPPA公共广播系统方案图如图2所示。

 图2 世博村DSPPA公共广播系统方案图





 系统图简单说明如下：

    1)总线型结构，采用超五类线传输，布线相当简洁方便。

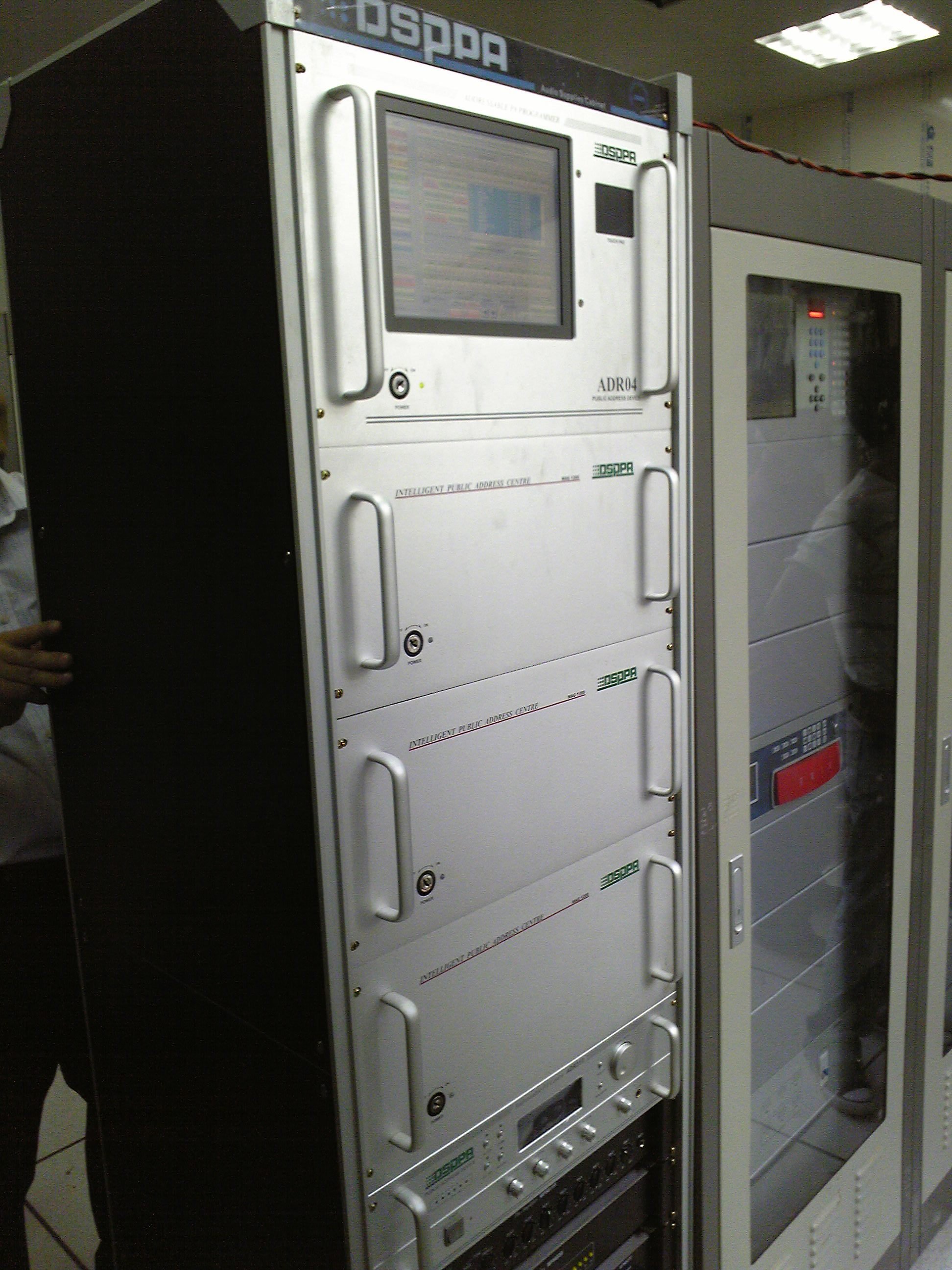

    2)总控室配置有控制主机、智能分区定时播放器、寻呼话筒、音源设备等。

    3)通过分支器连接到每一分区，总共有641个分区，每个分区解码器再接天花喇叭或者壁挂音箱。

 5 结束语

    DSPPA公共广播成功进驻上海世博村，再次证明迪土普公司的产品和服务得到了世界级项目的关注和认可。迪士普公司专注于公共广播产品的研发和生产，经过近20年的发展，公司已经成为全球最具盛名的公共广播企业之一，得到了业界的推崇和认可。
