SoundIP 6000网络公共广播系统解决方案 1970/01/01 19:05 点击:680 / 回复:0

    现代化的工业企业布局一般都具有占地面积大、各个生产环节相对分散等特点。如何在这样一个分散的远距离布局中进行背景广播,并使其在生产环节发挥强有力的管理作用,而又无须铺设大量的管线呢。soundIP 6000网络公共广播系统为此提供了近乎完美的解决方案。

    1、soundIP 6000网络公共广播系统的性能优势:

    soundIP 6000网络公共广播架构是基于局域网络的,其所有的音频讯息以及管理讯息都是通过企业内部局域网传输的,所有设备均为即插即用设备,设备可以安放在局域网内任意地点,不受空间限制,因而无须在播放设备与播放终端铺设很长的线路,不仅可以节约大量的布线成本,也为系统的改造、扩充提供了极大的方便。

    soundIP 6000网络公共广播系统可以根据需要定制企业管理的其他功能。包括企业内部通讯的对讲基站声讯都可以通过经过定制的设备进入企业广播系统,并在系统设置的指定区域即时广播。

    soundIP 6000网络公共广播系统最大可以设置128个分区,既可以满足大型企业集团等庞大系统的需要,同时由于其配置的灵活性也可以满足小型工业企业的公共广播需求。小型生产企业可以拥有大型企业集团公共广播的所有先进功能,而花费却相对十分低廉。需要指出的是,对于拥有128个分区的系统,企业完全可以把不同生产部门的区域区分开来,不同的场所不同的生产区域对象甚至不同的时间段,送出不同的广播节目。

    soundIP 6000网络公共广播系统可以同时在网络上传输64套广播节目。这些节目可以根据需要指定区域播放,满足生产场所所有的广播需求。

    soundIP 6000网络公共广播系统具有256段定时节目,可以根据企业需要按照节目播出的频率按每次、每小时、每天、每月或者每年进行设置,一旦设置完毕可以实现广播系统的无人值守自动广播。例如每天早晨上班或晚间下班音乐可以按照每天的模式设置,系统在指定时间每天会自动播放指定音源文件。

    开放式解码功放技术,可以满足生产企业的所有需求。在soundIP 6000网络公共广播系统中,解码功率放大器有单路360W、双路180W、四路90W可供选择,每一路都支持外接LINE或MIC输入,具有混音播放功能。同时每路输出都具有LINE输出、低阻抗8欧姆输出、70V定压输出和100V定压输出。灵活的输入方式和多种的输出方式为客户的灵活应用奠定了坚实的基础。

    soundIP 6000网络公共广播系统最值得称道的是其强大的管理功能。设备管理、用户管理、消防报警管理、节目管理以及定时管理功能可以很轻松的管理各种复杂的网络公共广播系统。

    口信录音与播放、相同类型区域的快捷编组设置、人性化操作方式使对于soundIP 6000网络公共广播系统一无所知的人也可以轻松掌控系统运行。

    2、系统拓扑图:

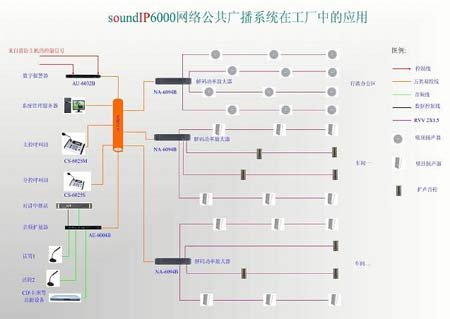

soundIP 6000网络公共广播系统拓扑图

    图中分控呼叫站以及音频扩展器数量可以根据需要增减。分控呼叫站没有消防报警功能,管理系统设置权限内的广播区域。呼叫站间具有相互对讲通话功能。

    图中对讲机基站信号通过定制的音频扩展器接入系统广播节目中,一旦对讲基站激活,立即对设定区域进行广播。这样做的好处是可以解决生产过程中移动管理的。

    在soundIP 6000网络公共广播系统中,网络分区解码功放分为四路、两路和单路三种规格。需要指出的是,解码功率放大器的路数并不代表分区数量,在有些场合,可能需要几台NA-6361B单路360W解码功放构成一个消防分区,而在另外一些场合,可能一台NA-6094B四路解码功率放大器每一路单独构成一个消防分区。解码功率放大器的选择与配置要根据不同使用场合功率以及功能需求进行配置。

    在每路解码功率放大器上都有音频控制器面板CP-6006B(选配)端口,控制器面板安装在楼层墙壁上,用于楼层自主选择节目通道、控制节目音量以及进行本地LINE输入和MIC输入的控制切换。

    在soundIP 6000网络公共广播系统中,任何节目通道都可以定义广播区域。还可以通过编组方式把相同功能需求的区域编成快捷键,集中对这些区域进行操控。

    3、设备清单

序号 设备名称 设备型号 数量 备注
1 系统管理服务器 CMS V6.0/PMS V6.0 1 必配
2 主控呼叫站 CS-6025M 1 必配
3 分控呼叫站 CS-6025S 0~7 选配
4 外接音频扩展器 AE-6004B 0~16 选配
5 消防报警单元 AU-6032B 0~4 有消防广播需求必配
6 网络分区解码功放 NA-6094B 适配 4*90W
7 网络分区解码功放 NA-6182B 适配 2*180W
8 网络分区解码功放 NA-6361B 适配 360W
9 音频控制器面板 CP-6006B 适配 黑白两种颜色选择
10 本地广播话筒 --  适配 --
11 本地音源 -- 适配 --

来源:投影时代 作者:未知
