DSPPA （迪士普） 背景/消防广播系统
水火无情，河南省洛阳市老城区的东都大厦发生特大火灾事故， 造成309人丧生。洛阳“12·25”特大火灾事故是90年代以来我国发生的第二大特大火灾事故，死亡人数仅次于1994年发生在克拉玛依的特大火灾事故， 这些事故不能不引起人们对高层商厦存在火灾隐患加以注意.
广州中旅大厦商业城位于广州市中山六路与解放路口，是一座新兴的商住、办公和娱乐为一体的商业大厦，大厦共分为地上二十三层的办公、娱乐和住宅楼和地下四层的超级市场与停车场，由于它位于城市中心的繁华地段，人口密集, 消防安全是大厦在投入使用前首要考虑的问题之一。为符合国家规定四层楼以上大楼要求有消防广播设备。我们选用了性能可靠，适用于设计高层复杂建筑群的DSPPA（迪士普）公共/消防广播设备。
中旅大厦商业城背景/消防广播系统是依据1993年中华人民共和国建设部颁布的（民用建筑电器设计规范）（JG）/T16-92中的有关规定来进行设计和安装的。本系统主要是以背景音乐和消防广播为主，并兼容异地寻呼等功能。 我们考虑到一般高级写字楼走廊的本底噪声为48~52dB、超级市场的本底噪声约为58~63dB，而公共广播信号必须大于本底噪声15dB以上，才能清晰有效，所以设计时要求背景音乐的声压级要大于75dB，频响特性为150Hz~12KHz±3dB， 语言清晰度指数为STI 0.4。由于该商城建筑面积大，楼层与部门也较多，而商城只有一个消防中心，如何才能在消防中心控制整个大厦的大局呢？这就是选用产品的关键了。考虑到火灾事故发生时，普通喇叭很容易烧坏，而达不到报警的作用，所以我们选用了DSPPA 902带后罩的防火型吸顶天花喇叭（520只），来负责楼层的背景音乐和消防广播；而地下停车场因为没有天花板， 所以选用DSPPA 106壁挂音箱（23只）。由于商城的综合性较强，分区控制是很必要的，分区部分包括停车场、超级市场、行政办公楼、商住区等。各分区具有播放分区背景音乐、分区报警、分区寻呼功能。
下面我为大家介绍一下选用的产品：
DSPPA MP-9810P十路智能分区寻呼器，它有两个话筒和两组线路输入，内置钟声发生器，还具有默音功能，只要外加一只寻呼话筒（CB－100）再和DSPPA MP－9813D十路分区矩阵器同时使用就可达到分区寻呼功能了。在这里我们选用了3台DSPPA MP-9810P分区寻呼器和3台MP－9813D分区矩阵器。商城分为地上二十三层商住区,地下部分共四层,分别包括两层商铺和一层超级市场，一层地下停车场，共为二十七层。不同的楼层和区域有不同的播音要求，分区寻呼器与分区矩阵器相配合才能避免寻呼时影响他人的工作生活等，而且可以达到直接寻呼某区找相关人员；紧急情况下也只对发生事故的相关区域进行紧急广播而不惊动事故未波及的安全区，以免引起混乱。
1台DSPPA MP-9811P前置放大器作为系统的前端设备，它有10路输入（5路话筒，3路线路，2路紧急），音量分路调节，统一音调调节，也具备强插默音功能。它主要是起到对系统音源（话筒、CD、卡座、收音）的调度和电平调节的作用。
3台DSPPA MP-9812M监听器主要是对输出进行实时监听，在消防中心就可以知道各个区域的播放情况。
3台DSPPA MP-9813D十路分区矩阵器，前面提过，它的主要作用是可以随意选通、关闭或强行插入某一区域。这里我们要注意的是DSPPA MP-9813D分区矩阵器分为A、B两个输入端，A端是正常的背景音乐输入端，B端是紧急（火警/灾害性警报）输入端。
1台DSPPA MP-9815E智能报警发生器，此机不但可在有灾害性事故时发出警笛，还可以先期录制60秒内的语音文件（例如灾害发生时引导现场人员疏散的语音文件），以备警报时调用。
考虑到商城内多楼层之间的邻层报警功能，所以还配置了1台DSPPA MP-9819A三十路智能消防矩阵，它可设定邻层之间的报警范围（N+1/N-1）。此机可扩展为120路/区，邻层联动最大可达到±4个区域。它在这里的作用是在有灾害发生时，不仅灾害现场所在区（楼层）要报警，其可能直接威胁到的邻区（相邻的楼层）也要同时自动报警，但不影响其他安全区，以免整个商城造成大面积的混乱。
功放的选购是根据扬声器的功率而定的。这里我们选用了DSPPA MP2500高性能650W的定压功放5台，其中3台为正常的背景音乐使用，1台为紧急消防广播使用，另1台是备用功放。
为使备用功放能自动投入，选用了1台DSPPA MP-9821M主/备切换器。此机有四主四备和四主一备功能，在这里我们使用了四主一备的功能。它主要是预防主功放万一损坏的情况下，自动切换到备用功放上，使系统能继续正常工作。
大厦的广播系统选用的是引进美国技术制造的DSPPA（迪士普）广播设备，它不但性能可靠，外型美观，还有一流的语音效果和逼真的音乐还原。

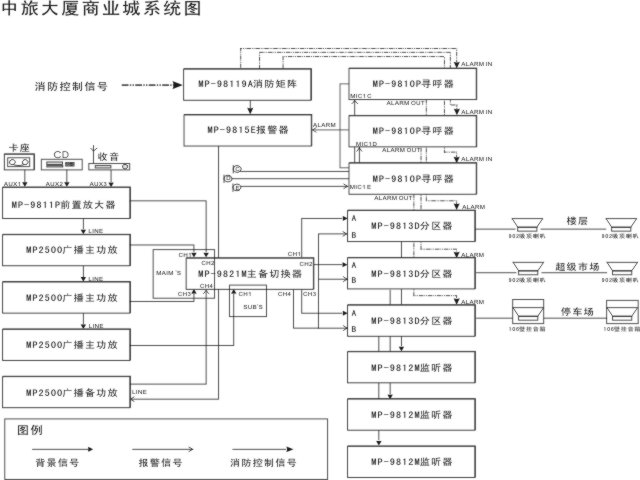

设备选定后的安装和调试也是一个重要环节。 《民用建筑电气设计规范》（JGJ/T16-92）中对有线广播和事故广播的设计、安装，24.4.2.1 项中明确指出，走道、大厅、餐厅等公共场所，扬声器的设置数量，应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m；在走道交叉处、拐弯处均应设扬声器；走道末端最后一个扬声器距墙不大于8m。DSP-902吸顶天花喇叭的配置，就应根据上述规定实行。设备的系统连接见附图。系统在机房内的设备正确连接完毕后，就是与负载（扬声器组）的连接，这是工程的最后一个环节，也是最容易出错的时候。大多数工程商会不经检测就盲目地把负载直接接到广播功放上去，如负载线路有问题（如：短路）就可能因负载过重损坏广播功放。尽管DSPPA（迪士普）广播功放有短路保护功能可以避过此“劫”（其他型号的广播功放可能就难过此关了），但故障仍须排除。注意，一些“软”的短路故障，例如线路的远端有一些接触不良的短路，危害性会极大。由于其呈现在线路始端的短路电阻并不接近于零，所以功放的短路检测装置未必能够准确认定，仅作为重载而向线路供电。这时，全线的（尤其是短路点以远的）广播扬声器的音量将会不足，功放会严重升温，长期运行下去难免损坏。尤其值得注意的是，一些缺乏经验的工程人员，往往把上述现象视为功放功率不足，不断更换或盲目加大功放，而不知道需要排除线路故障。大家都应该知道广播线路是比较长的，线路故障是较难避免的，所以线路检测是十分必要的。
系统在调试时我们首先检测一下每一条线路扬声器组的直流电阻（应略大于该路所有广播扬声器直流电阻的并联值），确认无误后，先把线路接到DSPPA广播功放的低阻（4~16Ω）端试听，检查每一个吸顶扬声器是否正常。1000W以下广播功放的低阻端输出的电压通常低于70V，把线路接在该端相当于用低电压输出去检验线路，以策安全。当然，这时扬声器的音量会小些。如一切正常就可以换到定压档（70V~100V）上正常使用了。
本系统经安装调试后，使用情况良好，音乐信号和语音信号均匀清晰，各区域划分合理，操控自如，达到了预期的设计要求。
防患于未然，不要等事故发生了我们才……！
某智能小区背景/消防广播系统
引言：
现代住宅小区增加背景音乐广播，是崇尚大自然的需要，也是二十一世纪现代住宅小区的发展方向。
小区中背景音乐的主要作用是创造一种轻松和谐的气氛，设计成熟的小区背景音乐系统，扬声器分散要均匀布置，音量适宜，不影响人群正常交谈。这是优化小区环境，营造和谐气氛的重要手段之一。
公共广播在住宅小区中可以起到宣传、播放通知等作用。它可以为小区的住户提供有价值的公共信息，包括失物招领，家庭服务、寻呼和紧急广播（灾害性警报）等。紧急广播功能作为消防报警联动系统。在建筑弱电的设计中有举足轻重的作用，该系统在紧急情况时，可以提供足以使建筑物内处于危险地带的人群能清晰听到警报，疏导的语音帮助人群快速疏散。它还能实现消防规范所要求的邻层切换的功能，即当第N层发生火警时，第N-1、N+1层（或相邻若干层）同时进行紧急广播。比如：当大厦的第五层发生火警时，不仅本层，而且第四层和第六层均同时发布紧急广播：当地下室发生火灾时，地下各层及地上一层同时发布紧急广播。这样既能保证处于火灾发生区域人群得到及时的帮助，又能避免造成大范围的惊慌和混乱。造成不必要的财产损失和人员伤亡。
系统的结构：
小区的背景音乐系统主要由背景音乐，紧急广播和其它强行插入广播（如寻呼）组成。通过共用一套设备，在必要时进行强行的切换，这样既节省投资又实现功能的要求。
系统的配置与功能概述：
此系统全部设备选用了功能强大及易于操作的DSPPA（迪士普）智能广播系统。这栋小区共由六栋住宅楼、一栋自选商场、一栋会所和园林区组成。每栋住宅楼要求分成若干个区域，和播放不同的音乐，整个系统要跟消防联动，而且还要实现单区报警或邻层告警。整个小区总共分为203个广播区，第一栋和第六栋住宅楼各自分为30个广播区，第七栋自选商场分为9个广播区，第八栋会所分为9个广播区，园林地带分为5个广播区。
为此作了如下设计：
(一) 这小区的背景音乐/消防广播系统是依据(民用电器设计规范)（JG）/T16-92中对有线广播和事故广播而设计安装。但由于该小区面积比较大、区域又多，噪声也不一样，商住楼的噪声为46~51dB,会所的噪声为50~54dB，自选商场的噪声为60~65dB，而公共广播的声音必须大于本底噪声15dB以上，才能清晰有效地发放各类型广播。所以设计的时候就要求整个系统的广播声压级一定要大于75dB，频响特性150Hz~5KHz±3dB语音清晰度指数ST1≥0.4。这此指标的达成，主要靠正确选用广播扬声器（喇叭）和正确地在现场配置它们。
(二) 由于小区的面积比较大，楼层高而且居住的人口比较密集，整个小区共用一个控制中心。怎么样配置才能达到预期的功能，首先介绍一下喇叭的选择，如果用普通喇叭的话，万一发生火情把喇叭迅速烧掉那如何报警。因此在喇叭方面选用了DSP903全密封型嵌入式防火吸顶喇叭360个，这款吸顶喇叭是由金属材质，及阻燃网面制成，内含线间变压器，可以高压输入（70V~100V）匹配使用，便于远距离传输。外型小巧美观、而且各行指标都符合要求，灵敏度达到92dB。它的安装接口可以直接跟阻燃线管密封连接，这样既做到防火作用，还做到防止昆虫或鼠类的啮咬。地下停车场和超级商场由于没有天花的缘故，所以采用了DSP106豪华型壁挂音箱92个，这款壁挂音箱由阻燃材料铸就而成，内含高低音单元，它的声压级最大达100dB、声音优雅、易于安装。室外露天的园林广播区选用了15只DSP630防水型草地磨菇喇叭。此款草地音箱是由全玻璃钢铸造而成，采用绿色喷漆外观（可根据需要选择颜色）外型美观大方，将此种防水磨菇喇叭安装在小区的路边或草坪四周，不仅具有实用性，而且起到极好的装饰作用，为小区增加了一道亮丽的风景线。它内含有线间变压器，可以高压输入（70V~100V）远程传输匹配使用。在室外园林地带，由于环境对声音的吸收作用很大而早期反射声又很少，所以要求扬声器辐射的声功率必需比室内条件下大很多。DSP630的功率可达30W，最大声压级103 dB，是室外园林地带的理想选择。

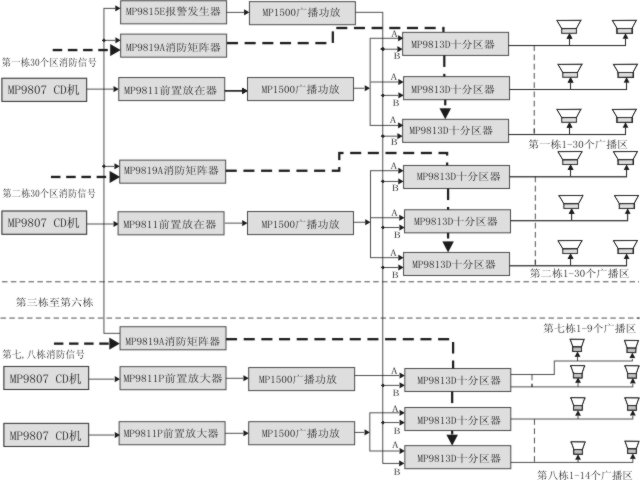

(三) 这个小区的第一栋商住楼跟第六栋商住楼是一样的。所要实现的各种功能是相同，但每栋楼房所放的节目不一样，每栋楼房分为30个广播区，而且要跟消防联动，实现邻层报警。因此就给这六栋大楼配置了六台DSPPA MP9807CD机，六台DSPPA MP9811前置放大器，六台DSPPA MP9819A报警矩阵器，一台DSPPA MP9815E报警发生器，一十八台DSPPA MP9813D十分区矩阵器，六台DSPPA MP1500纯后级定压功放机，第七栋自选商场和第八栋会所配置了两台DSPPA MP9807CD机，两台DSPPA MP9811P前置放大器，两台DSPPA MP9813D十分区器，一台DSPPA MP9819A报警矩阵器，两台MP1500纯后级定压功放机。整个系统用的是同一个控制室，每一栋商住楼要求放不同的节目，因此就给整个系统配置了八台CD机作为音源，八台DSPPA MP9811前置放大器，作为前级信号放大。MP9811有10路输入（5路话筒,3路线路,2路紧急）分路音量控制，统一音调，它还有强插和默音功能，一般把紧急广播接于话筒1，报警器接于紧急线路1，钟声发生器接于线路2。由于第一栋楼房跟第六栋楼房都是分成三十个区，而且都是要求实现正负层报警，因此每栋大楼配置了三台DSPPA MP9813D和一台DSPPA MP9819A。DSPPA MP9813D十分区矩阵器，有A、B两个音频功率信号输入端子，背景音乐信号由A端输入，紧急广播信号由B端输入，另有一个10路报警信号输入口，当其中一路有告警信号输入时，相应通道就自动强切到B端子，输出报警信号。DSPPA MP9819A报警矩阵器，可独立控制30个区，是公共广播与消防中心之间的接口，当接收到由消防中心传来的警报信号时，会自动激活公共广播系统相应工作区进行强行插入紧急广播状态，强行激活事故区，必要时可以设置成上下四个邻区同时激活。第七栋超级商场和第八栋会所及园林区配置了二台CD机做音源，二台MP9811P前置放大器，三台DSPPA MP9813D十分区矩阵器，一台DSPPA MP9819A报警矩阵器，设备的功能跟上述的一样。在报警方面还给系统配置了一台DSPPA9815E警报器，此机有60秒数字录音IC、录音内容随时改写，当有警报信号输入时，能自动触发报警笛或输出预先固化的语音信号。安照整个系统的喇叭功率和广播区的分配，背景音乐配置了八台DSPPA MP1500纯后级定压功放，报警功放配置了一台DSPPA MP3500纯后级定压功放，由于公共广播是有线传输，线路比较远、扬声器数量比较多、功率损耗大，所以必须配置定压输出功放。DSPPA纯后级系列定压功放外型美观、简洁，体积紧凑、易于连接和安装。它的线路设计和配件都是引进美国技术和进口元件孕育而成。输出功率大驱动能力强，优其值得一提的是DSPPA纯后级功放系列，单台最大输出功率有2000W，一般功放难以望其项背。另外整个系统设备比较多，功率容量比较大，为了避免系统开机时对电网冲击过大，配置了两台DSPPA MP9823S电源时序器，此机能自动按顺序逐一给系统中的设备加电，通常，周边设备应通电在前，而功放通电在后。开机时由前向后通电，关机时由后向前断电。由于整个系统是跟消防联想动，为了使停电以后不影响系统发布或接收紧急广播，给整个系统配置了一套DSPPA MP9822E后备应急电源，MP9822E是用蓄电池支持的，市电停电以后，它能自动接替，提供220V/3KVA后备电源，支持紧急广播，支持时间30~120分钟（视蓄电池容量而定）。
(四) 由于整套公共广播设备的功率比较大，所以整个系统要求用独立的电源线路供电，并有足够的电量供应，广播室所有的器材都应装配在标准的机柜上，并且设置工作接地和保护接地装置。
安装的要点及调试
首先要对图纸进行审核，选出最佳敷线方式，建筑物内主干线应采用不小于2.5平方毫米的多股铜芯平衡线,不同分区的导线采用不同颜色进行区别，采取穿管入墙处理，主干线与分支线的接点应设接线盒。同一分区的扬声器采用并联的连接方法。室外场地，如绿化地方最好采用场4平方多股铜芯平衡线，（因为线路距离比室内远），并穿铁管进行保护和屏蔽，尽量减少与其它管路的跨越。敷线完成后还要对线路进行检测，如用万用表或摇表进行短路，开路检测，以保证线路正常。
其次在机房安装设备时，注意连机的线材，如莲花对莲花或莲花对6.3插头的信号线，两端是25针的D型插头的数据连接线。还要注意数据的接法，一般是D型数据接插件的1至10脚是信号的热端，而11至25脚，则是并在一起作为公共零线（冷端）。最后安装完后开始对各区进行广播测试，应安排一个人在机房控制设备，另几个人分别在广播区里检查广播情况，如有发现不响、失真等现象，就立该用对讲机通知机房，这样可以在第一时间排除故障。尽管机房可以配置监听设备（如MP9812M），但不能代替现场试听。经过全面调试完毕后就可以通知甲方验收使用。
智能化多媒体广播中心及应用实例
近年来，随着二十一世纪的到来和迈向智能化管理的蓬勃发展，许多新式的建筑都率先采用了智能化管理系统。但是智能化公共消防广播系统极为鲜见，针对这个情况美国DSP/SAC（迪士普/思雅克）公司在多年的深入研究和技术发展下，成功地开发出DSPPA MAG智能化多媒体公共消防广播中心，该系统操作简单，全智能化的电脑运作令整个系统更安全及高效快捷。中心采用世界先进的电路技术及高科技的系统设计，把背景音乐广播、系统定时管理及消防紧急广播集为一体，实现全自动切换。本系统由主干设备和多种可选择的模块部件所组成，拥有广泛实用的功能和灵活机动的配置。凭着对广大用户需求的深刻了解、精益求精的设计、稳定可靠的质量和合情合理的价格，展现出一个高性价比的、值得信赖的产品。
一、产品特性：
MAG中心面对各种形式的用户，应用范围极为广泛，如：学校、酒店、超市、广场、智能小区、智能大厦、工厂、机关、公园、展览中心、体育馆等等。而且整个系统的组成也非常容易，只要在MAG智能化多媒体中心前端接入话筒，在后端接广播功放和扬声器就可建成一个完整的公共消防广播系统。因为MAG智能化多媒体中心的主机集成度很高，包容了常规系列中的分区、定时、告警、强插、寻呼、电话、监听、语音文件固化、CD播放等功能。友好的人机界面，醒目友好的大幅显示屏幕，简单易用的触摸屏（或轨迹球）操控，使用极其方便。强大的数码广播矩阵，4～17个音频输入通道，4～64个分区输出通道可自由分配。并支持远程呼叫站的接入，可通过1～4个远程控制器进行遥控分区寻呼，可在1公里以内的地点直接进行分区话筒广播，功能强大。其绿色的操作系统，可对主机及外围设备编程定时，自动节能运行，完全符合二十一世纪的环保意识。
值得一提的是，MAG除内置一个CD播放器外，还有一个内置的容量极大的DSPPA独家电声广播节目音源，可支持一个星期连续不断的、不重复的背景音乐广播，而不必依赖外接的音源设备。在其面向中国大陆的版本中，不乏适合中国国情的专用节目源，如：中华人民共和国国歌、体操类、礼仪类、正点钟声和各种灾害性警报警笛等，还可以由用户自己灌录其他音乐或语音节目。这点对学校的应用极为方便，因为举凡上下课、升降国旗仪式、广播操、眼保健操、放学安全提示等都可以在无人值守的条件下，由MAG自动定时地给出信号和音乐。
二、成功案例：
DSPPA MAG智能化多媒体公共消防广播系列产品自在中国面市以来，反应热烈，已成功地使用于包括襄樊诸葛亮广场、上海交大、桂林步行街、广州外语大学附属中学以及长沙、天津、温州等地。事实表明，本系统充分适合中国广大用户对实现公共广播自动化以追随信息时代潮流的需求。
三、工程实例：
广东省顺德市第一中学第一初中部为一个新型的、全封闭式的智能化管理学校，占地约一万多平方米，于2001年8月建成。校内有两栋五层高的教学大楼，每层有四间课室；一栋九层高宿舍，一栋两层高的图书馆，以及多个室内外运动场馆。整个建筑设计均采用园林式环境布局及网络光纤智能化接入系统。而校内所有扩声广播则全部采用DSPPA MAG智能化多媒体广播中心以及相关系列。其设计思路主要分为3方面：
1、整套设备采用MAG智能化无人值守系统，定时自动播放上下课铃声、各种广播体操、运动进行曲及背景音乐等。系统分为多个独立的广播区域，如不同年级的课室及操场可同时播放不同的节目，这些节目既可根据预设的程序自动播发，又可随时进行人工干预。每个课室均可进行单独扩声广播，而同时控制室或校长室可直接对某一课室或某一分区强行插入讲话或寻呼而不影响其它地方的正常广播。
2、由于整个学校的面积较大，众所周知，传输距离越远，则传输损耗越大，音频功率信号通常须用大截面的音箱线传输。但公共广播系统的音频功率信号是用高压传输的，所以只须采用1.5~2.5平方毫米多股铜芯平衡线即可。但应穿铁管或阻燃PVC套管敷设，同时应注意各接口的阻燃封闭。
教学楼课室及多媒体课室面积约为100平方一间，主要用于语言广播，通常广播声压级约在75dB左右为合适。有关参数的计算公式为：
SPL = LM +10 lg P – 20 lg r dB （1）
式中：SPL＝供声范围内要求声压级（dB）扬声器的需要功率
P=馈给扬声器的电功率（W）
r＝扬声器至听音点的距离（m）LM
LM＝扬声器轴向灵敏度（dB/w.m）
由公式得出人耳到扬声器的距离每增加一倍，声压级将降低6dB,同时我们也可以看出，如果扬声器灵敏度下降3dB，要声压级不变的话，输入功率必须增加一倍。这点非常重要，因为通常人们在选择设备时仅仅只考虑扬声器的额定功率与功率放大器的配合，而忽略了扬声器的灵敏度、声压级与距离的关系，这样做出的工程往往效果都不理想。通常容纳30~50人的教室广播，采用2只灵敏度比较高的3W壁挂音箱就完全可以满足要求了，但如果采用低灵敏度的音箱，就会使离音箱较远的学生听不清楚。至于广播功放的要求则要达到室内音箱总功率的1.2倍以上。
经过计算，决定采用DSP206室内壁挂音箱、该音箱的各项性能指标均符合标准要求，灵敏度达到88dB以上，表达人声清淅响亮，完全满足教室内扩声的要求。功放选用MP220P教室专用广播功放，配接CE200座式话筒构成独立的课室扩声系统。MP220P教室广播功放的输出功率为30W，其优点是可接入多路音源、话筒、并有强插等功能，并且当教室功放关机时，可由控制中心强行打开；而当教室正在使用扩音时可把控制中心的信号（如校长讲话）插入同时广播。
图书馆内的环境较为安静，而且安装有天花板，因为天花板内的空间相当于一个很大的音箱，只需安装无后罩的天花喇叭即可达到很好的效果，但要注意考虑天花扬声器排布的间距，通常各扬声器间距大约等于扬声器辐射角在假想人耳高度平面的投影直径。因此，一般天花板高度为3~4m左右，扬声器的间距为8~10m（覆盖面积达50~80平方米）。经过对该图书馆的计算，决定采用DSP802无后罩天花喇叭。
走廊通道、宿舍走道及运动场等地方均属室外结构，所安装的音柱须经受风吹日晒和雨淋，因此选用全天候的音柱是必须的。通常户外不同于室内有墙壁的声反射，所以应选用功率较大和射程较远的音柱，并且要考虑场地的背景噪声来决定扬声器分布的距离。一般功率为10~25W的音柱，相隔距离应在10~20m。决定在走廊及宿舍采用DSP208全天候音柱，运动场馆采用DSP408全天候音柱，该系列的音柱声音优美，声压级最高达95dB，射程范围远达30m，而且具有很好的防风吹日晒和雨淋的功能。
在扬声器选定后，合理选用功率放大器也极为重要。一般定压式功率放大器与负载的配合，理论上只要大于或等于扬声器额定功率即可，但由于定压广播系统传输距离较长，考虑到线路的损耗和可靠性，实际使用中功率放大器配备都应留有一定富裕度，一般情况下为了简便，常按P＞1.2P0（P＝功率放大器输出功率、P0＝扬声器负载的总功率）进行配置，以保证系统的工作可靠。
最后应注意广播主控室的电源供给要求，公共广播系统应有一路独立的交流电源，并有足够的电量供应。公共广播系统如果不用独立的供电线路，容易受到照明及其他动力设备换路干扰。广播室所有的器材都应装配在标准的机柜上，并且设置工作接地和保护接地装置。其它周边设备及作用详见设备清单。
设备清单表及其作用
|
序号 |
名称 |
单位 |
数量 |
作用 |
|
1 |
MAG1189多媒体智能化广播中心主机（内置9寸彩色显示屏、触摸屏、轨迹球、多种钟声、警报声、DSPPA内置音源、CD播放器、4路电源定时、节目定时等） |
台 |
1 |
主控中心，控制所有广播的音源及输出切换，编辑定时节目表，分区控制，寻呼、广播节目的录入等。编程后可无人值守，自动运行。 |
|
2 |
MAG1822 四路输入模块 |
块 |
2 |
提供外置音源接入MAG中心的接口。 |
|
3 |
MAG1864 四路输出模块 |
块 |
2 |
扩展MAG中心分区输出接口 |
|
4 |
MAG1826 远程寻呼模块 |
块 |
1 |
提供远程寻呼话筒接入MAG中心的接口。 |
|
5 |
MAG1832 十六路控制输出模块 |
块 |
1 |
提供强插驱动信号。 |
|
6 |
MAG1488 远程寻呼话筒 |
支 |
1 |
摆放在校长室，可通过远程线控直接控制MAG中心对某些分区进行远程寻呼讲话。 |
|
7 |
MAG1312 双通道定压广播功放机（120W x 2） |
台 |
2 |
通过主控室对教学楼课室及多媒体课室扬声器进行扩音。 |
|
8 |
MAG1306 双通道定压广播功放机（60W x 2） |
台 |
1 |
通过主控室对图书馆各层扬声器进行扩音。 |
|
9 |
MP2100单通道定压广播功放机（450W） |
台 |
2 |
通过主控室对教学楼走廊及宿舍各层扬声器进行扩音。 |
|
10 |
MP2600单通道定压广播功放机（650W） |
台 |
1 |
通过主控室对各运动场馆扬声器进行扩音。 |
|
11 |
MP220P教室广播功放机 |
台 |
34 |
30个课室及4个多媒体课室内单独扩音。 |
|
12 |
MP9920 强插电源器 |
台 |
1 |
控制广播功放自动切换。 |
|
13 |
MP9923 电源时序器 |
台 |
1 |
扩充MAG中心定时电源接口的容量，便于所有设备电源顺序接入管理。 |
|
14 |
CE200 座式话筒 |
只 |
35 |
一只放在主控室，其余放在30个课室及4个多媒体课室。 |
|
15 |
MP1115 专业机柜 |
套 |
2 |
安装所有设备。 |
|
16 |
DSP206 壁挂音箱（3W） |
只 |
68 |
安装在30个课室及4个多媒体课室，每个室2只。 |
|
17 |
DSP802 天花喇叭（3W） |
只 |
18 |
安装在图书馆，每层9只。 |
|
18 |
DSP208 全天候音柱（20W） |
只 |
38 |
安装在教学楼走廊及宿舍楼。 |
|
19 |
DSP408全天候音柱（40W） |
只 |
16 |
安装在游泳馆4只、篮球及羽毛球馆4只及足球运动场8只。 |
系统连接图
四、安装要点及调试
首先要对图纸进行审核，选出最佳敷线方式，建筑物内主干线应采用不小于2.5平方毫米的多股铜芯平衡线，而支线则采用不小于1. 0平方毫米的多股铜芯平衡线。不同分区的导线采用不同颜色进行区别，尽量采取穿管入墙处理，主干与分支线的接点应设接线盒。同一分区的扬声器采取并联的连接方法，象接电灯一样。建筑物外如道路，操场，绿化带等地方最好采用4平方多股铜芯平衡线，因为线路距离比室内远很多，所以要防止线路衰减，埋设路由应穿铁管进行保护和屏蔽，尽量减少与其它管路的交叉跨越。敷线完成后还要对线路进行检测，如用万能表或摇表进行短路、开路检测，以确定线路输送正常。
其次在机房安装时要注意机与机之间线材的准备，如莲花对莲花的音频信号过机线，莲花对6.3插头的信号线，两端是25针D型插头的数据连接线。还要注意数据线的接法，一般是1到10是十分区线的热端，而11到25则是并在一起的公共线。如果选用到远程寻呼话筒时，要准备两端是9针D型插头的数据连接线，距离应在1公里范围以内，一般采用8芯网络双绞线，最好带屏蔽，接法是1对1接，第7针留空。因为这些过机线在设备里都没有附带。
最后安装完成后开始对各分区进行广播测试。应安排一个人在机房里控制设备，另一个人在各场地里检查所有分区里的扬声器广播情况，如有没有不响，或者有没有短路、失真等现象。两人最好用对讲机对话，这样可以在第一时间知道各区的广播情况。如果需要定时广播等功能，首先要编好整个时间表，再一次性编程到DSPPA MAG多媒体广播中心里，并保存起来。经过全面的调试成功后就可通知甲方验收了。
中国第四届花博会音响工程
随着当今社会的发展及生活水平的提高、现代化城市建设的进步、环境绿化建设突现，并向大型化、综合化的方向快速发展，背景音乐系统已逐渐成为现代环境绿化中必备的部分。它的存在使环境增添了一份幽雅闲适的氛围，使人们倍感轻松愉快。
本文将为各位说明第四届花博会公共广播系统工程。本次花博会举办得不但有“色”而且有“声”，做到声色俱全。
本次花博会扩声系统工程有以下特点：
1、 扩声系统覆盖范围大，室内、室外全天候运行。包括美食广场区、东1展区、东展2区和西展区，总占地面积达10300m2，大部为室外露天场地，四周较为空旷，场内几乎没有混响。使用音柱145只，功率近6kw。暗铺电缆约10km。
2、 系统工作可靠。由于本届花博会为国际性的展会，决定了本系统的稳定可靠性是首要的，从设备选型、系统组成、安装施工各方面都必须充分考虑可靠性问题。
3、 系统主要用于音乐节目播放，又可实现多点远程寻呼（传声器点多且分散），必要时还可以分区举行扩声大会。广场满功率声压级不小于90dB、声场频响在140~16000Hz内基本平直。
这次扬声器使用原则是：在有建筑物外墙（如：美食广场区）的，使用壁挂式全天侯音柱，在周围空旷且无建筑物可挂靠的地方，扩声扬声器采用“双面发声音柱”，与灯柱结合安装。以上音柱以均匀、分散的原则配置于整个花博会。鉴于广场面积大，设计将广场扩声覆盖可分为四个部分：一是美食广场区，面积约600 m2，主要使用DSP 408和DSP208全天候广播音柱。二是东1展区，面积约3200 m2，三是东2展区，面积约3500 m2，四是西展区，面积约3000 m2。该三个展区场地空扩，采用了DSP-288双面全天候音柱共121支。DSP-288音量充沛、覆盖面大、造型优美，对于基本上没有混响效应和早期反射声群的空旷场区，是一种上佳的选择。

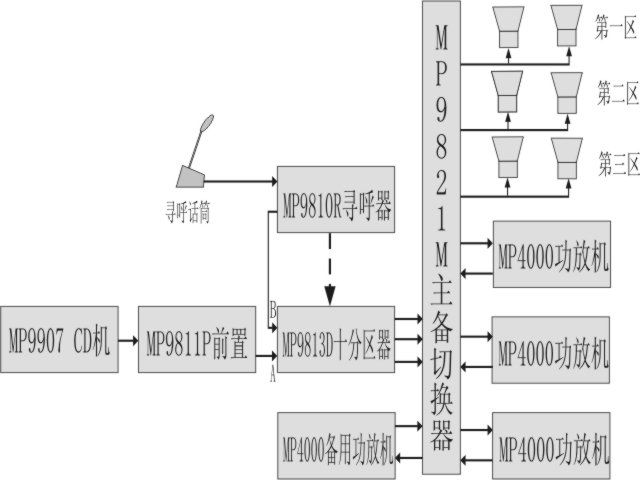

本次花博会扩声系统四个区的声柱总功率近6kw，最大功率区约1680w，最小功率区约1120w。为保证有20％功率余量，分别选用了DSP-MP3500（1.5kw）广播功放1台和DSP-MP4000（2kw）广播功放3台。工程中，东端声柱与西端声柱相距约3.5km，与主机房的距离也在1.7km左右。为了保证系统的线路功率损耗在10％以下，功率传输采用了200V线路传输电压，传输电缆为2×2.5mm2。 当线路负载短路时，功放机会自动保护，同时发出声光报警提示。同时，为使整个场地声压均匀，离中心控制室近端的音柱调接比远端的音柱的功率小一点的接线端子，以令远处的音柱的声压和近处的音柱声压相同。
DSPPA（迪士普）公共广播设备被广泛应用于酒店、商业大厦、车站、工厂、生活小区及广场等不同公共场所，其稳定性得到各界人士及工程商们的肯定。为进一步保证系统的稳定性，系统中使用了DSPPA的 MP9821M主/备功放切换器，当系统中任意一台值班功放意外停机时，备用功放机将立刻自动接替其工作。
为方便工作人员对系统插入广播，分别在办公室、保安室和现场演播室设置话筒接入口，供现场人员需要时使用，必要时还可在相关现场举行扩声大会。其中办公室和保安室都在离主机房约300米的地方，为了让工作人员能对系统的特定区域进行广播，分别使用了DSPPA的MP9810R区域选择话筒和MP9810P分区寻呼器。MP9810R和MP9810P具有远距离分区寻呼功能，即可在远离机房的地方向某一个或某几个广播分区发布寻呼或其他语音广播而不影响其他分区的背景音乐广播。
为解决整个系统开启时，设备启动电量过大对电网造成冲击，使用了DSPPA MP9823S电源时序器，使系统在启动时各种设备自动地逐一按序开启。
扩声声场实测结果：美食广场区最大声压级可达96dB，东1区93dB，东2区91dB，西区92dB。由于场地太大，声场调试是以主观听音结合客观测量进行。调整后各区声场基本上均匀。由于采用了分散式声场覆盖，即使个别声柱发生故障，对整个声场无实质性影响。
在正常情况下系统主要播放新闻、音乐、一些娱乐性节目及寻呼广播。由于扬声器均匀分布，音量调整适宜，无明显声源方向性，声乐飘飘处处闻而又不影响人们正常交谈，实为优化环境的重要手段。
