工厂背景音乐及消防广播配置方案 1970/01/01 19:05 点击:1985 / 回复:0

一、 概述:

DSPPA工厂背景音乐、紧急广播智能系统主要对厂区内生产车间、走廊、出入口等场所进行通常或紧急广播,且主机对今后扩容预留接口。

本广播系统具有紧急广播、业务广播与背景音乐等功能。

公共背景广播系统:

对生产车间、走廊、办公区、出入口等提供背景音乐或业务广播,同时提供几套不同节目源。各使用分区均可进行音量控制、并可在选定分区插入业务广播、会议广播和通知等。

紧急广播系统:

紧急广播系统和背景广播、室外广播公用扬声器和功放,依照消防分区,在发生火灾或紧急事故时,无论公共广播与办公室的音量开关状态如何,均能实现自动强行切换,并以足够的音量向事故层和相邻区域进行事故广播,可以通过MAG1189主机面板的“消防一级话筒”对发生紧急情况的区域进行人工语音广播,如疏导人群或指导现场处理工作等等,

系统设计要求:

1、控制功能齐全、操作简便、可灵活地控制不同的节目广播,播出节目多样。

2、系统应具备良好兼容性,可扩充性以及自检功能 。

3、系统可与消防系统对接联动,报警发生时兼作火灾紧急事故广播。

二、 施工地点情况及要求:

1、 该工厂总面积为26000M2,分为6个部分。

第一、二部份分别是生产车间大楼一及生产车间大楼二。第三部份是厂区办公管理楼。

第四部份是库存仓库。第五部份是工厂宿舍及食堂。

第六部份是室外区域。

2、 广播要求分为4点。

要有多路音源可供选择进行广播。

进行定时广播及定时钟声通知上下班。

可进行分区广播,进行分区寻呼。

在发生紧急情况下可进行消防广播。

三、 系统配置及设计方案:

流程图: 终止: 大型工厂设计方案


对工厂平面图纸的研究及对甲方提供的系统要求,决定采用美国品牌的DSPPA(迪士普)公共广播系统。因为DSPPA(迪士普)公共广播系统采用世界先进的电路技术及高科技的系统设计,把背景音乐广播及消防紧急广播集为一体,实现全自动切换功能。该产品具有美国的品牌和合理的价格,并且,该产品由多种可选择的设备、部件所组成,有非常实用的功能和灵活机动的配置, 基于以上特点,我们决定使用美国品牌的DSPPA(迪士普)公共广播MAG智能系统。MAG1189智能主机采用模块化设计,根据需要可以接入不同的应用模块,系统最多可以接入4个呼叫站,并最多将扬声器分成64个区。

系统设计如下:

MAG整个系统可以24小时无人值守,以方便工厂日常管理。可以定时自行打上班铃主,自动定时播放预先录制好的通知,定时打下班铃。鉴于这个工厂比较大,平时可用手机或者其它固定电话对工厂进行广播(广播区域可以预先设定)。

方案的DSPPA MAG公共广播系统,为6个分区的系统,本系统包括有1台超远程寻呼话筒给门卫值班员用(有效距离为一公里,方便门卫值班员寻呼找人不必要跑到机房。机房的主机应有一个优先级的紧急广播呼叫站,3台MAG智能双通道功率放大器,以及根据现场室内选用106壁挂音箱,室外选用型号为3601的扬声器。

1、运用声音警报

无论是自动(与火灾报警系统联动)还是手动的情况下,系统能发出声音警报,其声可选主机内置几十多种警笛音。以可以根据工厂的爱好,进行自制警笛音。

2、紧急报警时,不论分区的音量控制器是开或关、音量处于大或小都可以直接切换到最大

音量进行报警广播。

3、人式手动呼叫及报警

系统允许机房(控制中心)操作员手动发出其不意任意某分区或全区报警报声或人工呼叫声;门卫员可以不到机房寻呼所分区或者某一个分区。分区声叫时不会干扰没有呼叫的区域,在消防、紧急广播的状态时,只对发生火警区域及相邻的上、下区域(即N+1、N、N-1三个区域)进行紧急广播,而不影响其它区域的正常广播。

4、系统音源

此系统提供4套节目音源,可任意分配到各分区,其中主机内有2套节目(内置CD、强大的DSPPA音源库)、一套卡座、一套收音和一支高音质广播话筒,并且各节目间互相独立。

5、具备紧急后备电源

系统采用AC220V蓄电池作为后备电源,可实现紧急状态下电源的自动切换,保证系统的不间断工作。

在整个系统的设计过程中,充分突出如下要点:

1)传输方式:系统的输出功率馈送采用有线传输方式;

2)对线路损耗要求:在公共广播系统中,从功放设备的输出至线路上最远扬声器间的线路损耗应符合以下要求:

●业务性广播不大于2分贝(1KHz)

●服务性广播不大于1分贝(1KHz)

3)输出电压:通常公共广播系统采用定压输出的馈电线路,输出电压采用70V或100V,MAG系统采用100V定压输出,以保证高压传输下的最小线路损耗;

4)系统的分区:一个公共广播系统通常划分若干个区域,由管理人员(或预编程序)决定哪些区域需发布广播、哪些区域需暂停广播、哪些区域需插入紧急广播,分区方案原则上取决于用户的需要,并参考如下原则:

●大厦通常以楼层分区,商场、游乐场通常以部分分区,运动场通常以看台分区,住宅小区、度假村、城市绿地通常以物业管理分区,等等;

●目前该工厂是按甲方的使用习惯进行分区。

5)扬声器的选型:广播扬声器原则上以均匀分散的原则设置在广播服务区,其分散的程度应保证该服务区内的信噪比不小于15dB,并且服务区的升压级在80-85dB以上。

● 本系统在室外,宜采用室外防水音箱,为适应园林环境,选用了DSP3601园林音柱。DSP3601突破声音指向性的特点,呈360度全方位的声功率辐射,可在不依靠反射声群的条件下覆盖方圆40 m 左右的广播区;在满功率条件下,方圆30米范围里不小于80dB,方圆40米范围里不小于78dB,对于园林草地的背景音乐是足够的。

● 在宿舍食堂,用室内豪华壁挂音箱DSPPA106,所有单元为一全频单元外加一个小高音,频带宽,失真小,语音语言清晰度较高。

● 车间内采有豪华室外防水壁挂音箱DSPPA308音柱,308主体和网罩都使用了铝制材料,防水防潮防锈,达到国家6级防水认证,结构坚固。所有单元为防水单元,箱体为气垫式结构,全部喇叭单元的设计的顺性很大,所以在同类产品中取得了出类拔萃的音质。

● 在办公楼和仓库楼采用中型嵌入式天花DSPPA802,特点是采用6.5寸全频单元,灵敏度较高(92dB以上)。比小品径的扬声器的低音更丰富一些。

四、 清单:

序号

设备名称

单位

数量

1

DSPPA MAG1189智能化系统

1

2

DSPPA MAG1864 四分区输出模块

1

3

DSPPA MAG1880 十六路消防报警输入模块

1

4

DSPPA MAG1832 十六路消防报警输出模块

1

5

DSPPA MAG1826 遥控寻呼模块

1

6

DSPPA MAG1824 电话输入模块

1

7

DSPPA MAG1488 远程寻呼话筒

1

8

DPSPA MAG1335(2X350W)双通道功放

3

9

DSPPA MP9823 电源时序器

1

10

DSPPA MP1115 1.5米专业机柜

1

11

DSPPA CE200 话筒

1

12

DSPPA WH-1F -音控器

50

13

DSPPA DSP106 壁挂音箱(3-10W)

28

14

DSPPA DSP802 天花喇叭(3-10W)

56

15

DSPPA DSP408 室外音柱(40-60W)

10

16

DSPPA 3601草地音箱

6

17

DSPPA 9906 卡座

1

18

DSPPA 9908 数字调谐器

1

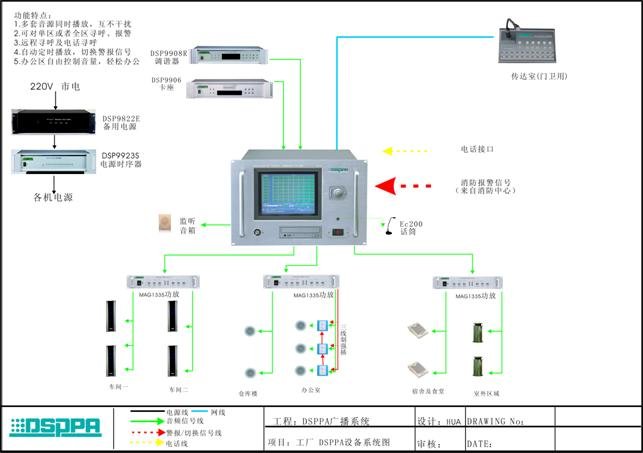

五、 系统连接图:

流程图: 终止: 中小型工厂设计方案


考虑成本问题,中小型工厂可以考虑DSPPA的常规系统98系统或者99系统。广播控制中心里有常规系列的周边设备与数路信号输入,设有AM/FM收音、CD播放、录音、报警器以及分区器,并且具有紧急广播优先的功能,同样可以实现可以控制各路用户扬声器组,而且一旦火警等紧急信号发出后,它将具有最高优先权,不论分区控制盘上的各路输出是否处于切除或音量最低位置或是正在传输背景音乐,都将自动输入紧急广播状态,并自动接通各个预定消防分区的广播支路作全音量播送。

设计方面分为8部份:
1)音源部份采用DSPPA 9907CD机及DSPPA 9908数字调谐器

2)前置部份采用DSPPA MP9911 前置放大器,它内置了5路话筒输入,2路线路输入,2路消防紧急强插输入,每路音量可单独调节,统一高、低音调控制。
3)分区部份采用DSPPA MP9913 十路分区矩阵, 它的优点是可以把广播分为多个区域进行,每路均可单独开闭,在发生紧急情况下自动插入紧急消防广播到分区。
4)定时部份采用DSPPA MP9914 节目定时器,它可作系统时钟,内置三种钟声选择,可通过编程制定一周内时间表,自动控制各路电源的开闭,并在有紧急情况下自动激活整个系统。定时自动播放9907 CD 或者9908数字调谐器的节目。


5)消防部份采用DSPPA MP9915 报警信号发生器,当消防中心有紧急信号传来时,它会自动激活及输出警笛声或预先录制的语音广播,同时可插入消防话筒进行现场紧急指挥。其中语音广播内容可随时录制及改写。
6)分区寻呼部份采用DSPPA MP9910分区寻呼器及MP9810R分区寻呼话筒,它的优点是在不影响其它分区广播情况对指定分进行分区话音寻呼,更可在1公里范围内设置过程寻呼点进行远程分区寻呼。
7)功放机部分采用1台DSPPA MP3100(1000W)纯后级广播功放机,该纯后级系列功率指标足够,100V及70V定压输出令远距离广播更为稳定,内置多种接口方便环接,并有输出短路保护、过热告警及失真告警功能。
8)其它周边设备如话筒采用DSPPA CE200话筒,电源设备采用DSPPA MP9923电源时序器,主要作用是把所有设备电源集中在一起,并能按顺序自动延时打开及关闭设备电源,令操作人员对设备操作更易掌握,从而延长设备的使用寿命。最后采用DSPPA MP1118专业机柜把所有设备安装起来,从而使整套设备更美观耐用。

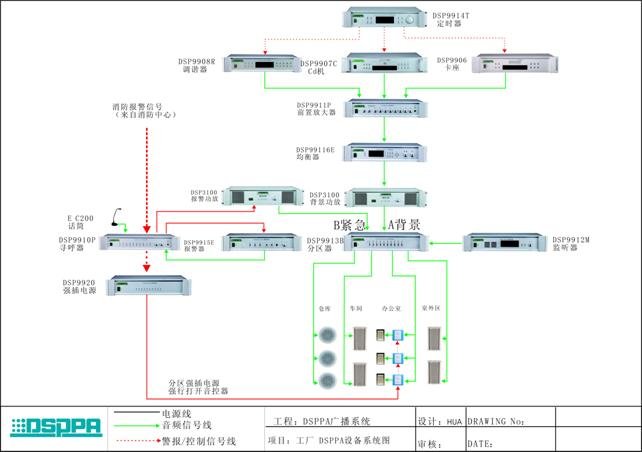

系统连接图:
