王永康
有线广播的扬声器线，会出很多故障，如短路、断路及和电力线相碰等，都可以损坏机器。因此，需要有适当的监视设备，防止严重损坏。
几项简单的附加设备

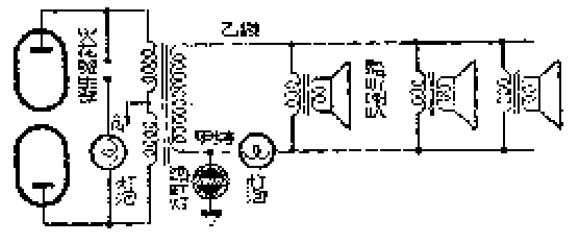

请看附图，在扩音机的输出端，可以装上下列几项东西：
1．并联在扬声器线上的监听喇叭。
2．串联在扬声器线上的电灯泡。
3. 220伏霓虹灯一只，一端接喇叭线，一端接地。
4．跨接在输出管两端的火花隙和与它串联的灯泡。下面就谈谈这些东西是怎样工作的。
一、防止因扬声器线短路烧毁变压器
扬声器线短路后，若继续播音，可能烧毁输出变压器，同时电子管的负荷很大，也影响它的寿命。在喇叭线路中串联的普通电灯泡，瓦特数大而电阻小，和扩音机的输出总阻相比，因电阻较小，简直不大影响原来总阻匹配的关系。正常的情况下，灯泡只要有点暗红，例如输出300瓦的机器，输出总阻是1250欧，线上串联的灯泡约200瓦（220伏）。播音员平时看灯泡的明暗，就知道有无声音出去，和声音的大概大小。
当外线短路时，灯泡发亮，同时监听扬声器不响或声音微小。这时播音员就应当特别注意。同时，灯泡一亮，它的温度增高，电阻加大，比冷的时候要大到十倍左右，因此保护了变压器和电子管。
二、保护喇叭
当扩音机输出过大时，个别扬声器可能损坏。但线上串联了上述灯泡后，输出功率增大，它的电阻也增大，便减少了加到扬声器上的电压。同时，监听扬声器很响，播音员应即注意。
三、扬声器线和电力线相碰的警报
一般厂矿或小城市的扬声器线路，大多数是和电力线装在一起的。一旦碰着由力线，就可能把全部扬声器烧毁。通常两根线分别同时碰着两根电力线是很少的，总是先有一根喇叭线和一根电力线相碰，这时烧毁喇叭的危险性已经存在，应当立刻加以防止。
现在，左一根扬声器线上接了一个220伏的霓虹灯。若任一根扬声器线和电力线的火线相碰，那霓虹灯会马上亮起来，立刻引起注意。若霓虹灯接在甲线，而乙线和电力线的地线相碰，霓虹灯会随播音输出的大小而闪光；若霓虹灯接在甲线，而甲线和地线相碰，霓虹灯并不发光。但我们可加一只转换开关，把霓虹灯接到甲、乙线分别试试，就可检查出来有无碰线的危险。
在夏天打雷时或有大风沙时，扬声器线上集存的静电也往往使霓虹灯发光，就表示扬声器和机器已受到雷电的威胁，最好停止播音。在扬声器线上如装有双刀双掷开关，这时可将两扬声器线和扩音机断开，同时接地。
四、防止扬声器线断路，打穿输出变压器
《无线电》1955-2000合订本光盘第 2 页这时火花隙内就有火花，串接的灯泡也亮了，应该停止播音。火花隙的电极可用削尖的铅笔心做成，装上以前，先用等于正常播音时的电压，看两极距离多远就开始发生火花，再稍隔远一些就可以了。
