国家奥体中心公共广播设计概述
曾光，黄汉贵
【摘 要】结合公共广播国家标准的要求，介绍了国家奥林匹克体育中心广播系统设计思路及方案。
【关键词】奥体中心；公共广播；弱电系统；智能化；网络化
国家奥林匹克体育中心建筑布局：见图1所示。
国家奥林匹克体育中心公共广播系统设计甲方诉求：
1.在66公顷的面积上建立一个统一管理的、各分控中心能独立运行的公共广播系统，以便进行日常运作指挥和播送背景节目。
2.在发生突发公共事件时，指挥员能在8个可直视现场的位置利用公共广播系统进行现场指挥。
3.确保运行稳定，万一发生故障应能自动倒备。
主要设计思路：
1.《规范》中的一级业务广播和紧急广播共用系统符合甲方要求。系统平时作业务广播，紧急时在警报信号触发下自动进入紧急广播状态（热备用）。
2.由于服务区十分广阔，主系统用DSPPA网络化系统，信号用光纤传送；分控中心用DSPPA智能化系统，组织一个矩阵分区常规广播网。
3.可靠性设计：所有功放全部冗余双机主/备运行，自动切换；主系统由一个DSPPA常规对讲系统同网络化系统并列运行；4个子系统用常规前置作为主机备份。
4.声学特性指标保障要点：正确配置广播扬声器（包括选型、布点）；根据《规范》中的《条文说明》指引选择传声器；按足额配置功放（1.5倍扬声器功率）。

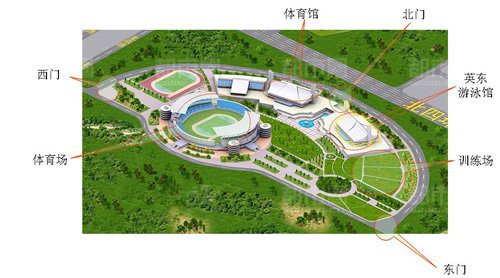

图1：国家奥体中心整体布局图
奥体小市政区域公共广播方案：
一、系统设备的选型：
本广播系统设备选型的依据为：
1.满足使用方的诉求；
2.满足《规范》中最高等级广播系统的有关规定和要求；
3.确保系统运行可靠。
根据上述的选型依据，我们确定了以下的设备作为系统的主要控制设备：
1.主系统选择DSPPA网络化广播系统，主要是因为其能满足上述的选型条件。 我们先来看一看广播系统设备具备功能与广播系统应备功能对照表（表1）。从表1我们可以看出，DSPPA网络化广播系统所具备的功能是完全可以满足《规范》中一级业务性广播和一级紧急广播的应备功能的要求，因此我们选择网络化广播系统作为主控系统。
2.我们选择一个常规的互动对讲系统作为备用系统与主系统并列运行，主要 是考虑到网络化广播系统主机毕竟是属于PC控制类设备，对其长时间不间 断运行的可靠性，大家还没有百分百的把握，所以用一套常规的产品作为备用系统比用两套PC控制类设备同时运行更可靠。 四个子系统用常规前置作为主机的备份，也是出于同样的考虑。
3.在子系统方面，我们选择DSPPA智能化广播系统作为主控设备，用常规前置作为主机的备份。其根据也是和上面的 1、2 两点所述相同。
4.对于广播扬声器的选型，我们主要考虑的是能否满足“规范”中所规定的必备声压级的要求，同时也要考虑音质以及天气和环境的因素。
表1 公共广播系统设备具备功能与广播系统应备功能对照表
|
一级业务性广播应备功能 |
网络化广播系统具备功能 |
智能化广播系统具备功能 |
|
1. 编程管理，自动定时运行；矩阵分区； 2. 分区强插； 3. 广播优先级排序； 4. 主/备功率放大器自动切换； 5. 支持寻呼站台； 6. 支持远程监控； 7. 系统软件自动监测和自动重启； 8. 应能实时发布语声广播。 |
1. 编程管理，自动定时运行； 2. 矩阵分区； 3. 分区强插； 4. 广播优先级排序； 5. 支持有广播优先级排序的寻呼站台； 6. 主机和终端可实现互动对讲； 7. 主机和终端可实现资源共享； 8. 终端自由分组控制以及实现终端控制一键到位； 9. 支持远程监控； 10. 系统软件自动监测和自动重启，能实时发布语声广播； 11. 具有与事故处理中心（消防中心）联动的接口； 12. 与消防分区相容的分区警报强插； 13. 自动生成运行记录； 14. 系统具有自检和故障自动即时告警功能； 15. 紧急广播用的传声器优先。 |
1. 编程管理，自动定时运行； 2. 矩阵分区； 3. 分区强插； 4. 广播优先级排序； 5. 支持有广播优先级排序的寻呼站台； 6. 支持远程监控； 7. 系统软件自动监测和自动重启； 8. 能实时发布语声广播。具有与事故处理中心（消防中心）联动的接口； 9. 与消防分区相容的分区警报强插； 10. 自动生成运行记录； 11. 系统具有自检和故障自动即时告警功能； 12. 紧急广播用的传声器优先； 13. 主机出现故障时系统能自动进入低姿态运行。 |
|
一级紧急广播应备功能 | ||
|
1. 具有与事故处理中心（消防中心）联动的接口； 2. 与消防分区相容的分区警报强插； 3. 主/备电源自动切换； 4. 主
|
