DSPPA(迪士普)公共广播在2008北京奥运场馆中的应用
曾光
1 DSPPA(迪士普)公共广播北京奥运项目综述
奥运公共广播主要有以下作用：紧急广播、寻呼广播、业务广播和背景广播等。在奥运项目的公共广播中，广州迪土普公司使用了国际领先的智能化、网络化、互动化等先进的公共广播技术，并综合运用了大面积覆盖、远距离传输、分散和集中双重管理、声场预测优化、低姿态代偿可靠性保障等一系列先进技术。这一系列先进公共广播技术的运用，为北京奥运营造了平安和谐的良好环境。
广州迪土普公司是为北京奥运项目提供公共广播最多的企业之一。该公司为下列北京奥运项目提供了公共广播系统：
(1)北京奥林匹克公园中心区；
(2)北京奥运曲棍球馆；
(3)北京奥运射箭馆；
(4)国家奥林匹克体育中心体育馆；
(5)国家奥林匹克体育中心体育场；
(6)国家奥林匹克体育中心英东游泳馆；
(7)国家奥林匹克体育中心综合训练馆；
(8)国家奥林匹克体育中心市政区；
(9)北京科技大学体育馆(奥运柔道馆)；
(10)北京玲珑塔奥运会转播中心。
公共广播系统图

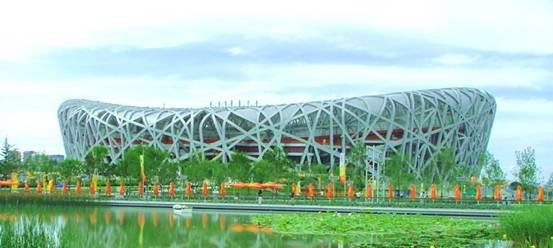

其中，奥林匹克公园中心区是广州迪土普公司最重要的奥运项目之一。奥林匹克公园中心区位于北京北中轴线端点，占地面积
迪士普公共广播产品的高品质和稳定性赢得了各奥运项目使用单位的一致赞许。其中北京奥运网球馆广播系统使用方在曲棍球馆试用迪土普公共广播系统的时候，感触颇深，他说这套系统比网球馆的外国品牌产品要好很多，操作简单方便、功能齐全而且非常人性化。整个赛事期间，迪士普公共广播系统运行稳定，完全履行了服务奥运的职责。
2 DSPPA—MAG智能广播媒体矩阵系统介绍
迪士普在设计实施奥运公共广播项目时，较多地选择了DSPPA-MAG智能广播媒体矩阵系统。MAGll89智能广播媒体矩阵是目前国际上功能最强大、集成度最高的公共广播控制中心之一，结构非常简洁和轻巧。操作界面非常直观、简便，即使在无人值守的条件下，无需外接CD、收音等音源的支持，即可提供24h不间断的背景音乐。

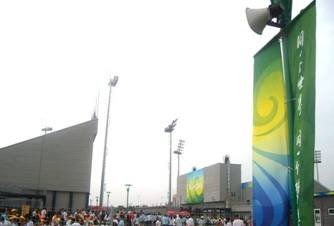

现场实景
2．1 系统还具有以下主要功能
(1)独立播放功能：每个区域都可自主播放各自的音源，当主广播室有告警或要强行广播通知时，系统优先播放。
(2)自动播放功能：可按用户设置的时间表通过本系统每周或全年自动播放流行歌曲、古典音乐、轻音乐、外文歌曲及其他用户特定的机场服务语音提示。如遇突发事件自动对全区或分区告警广播。
(3)海量节目源存储：系统主机内置海量背景音乐节目源，多达上万首流行音乐、古典音乐、轻音乐及各种消防告警语音提示，真正意义上的升值功能。
(4)可录写功能：强大的语音、音乐编辑功能，用户可通过计算机、话筒、VCD／CD／MP3等音源编辑输入到系统主机，及时更新背景音乐曲目及语音信息。
(5)独立编程功能：本系统采用微电脑编程，可按星期或日期编程输入播放时间表，系统自动运行。大屏幕中文彩色显示窗，一目了然，系统所有工作状态均直观地显示。
(6)手动功能：同时具有手动播音、紧急寻呼告警广播。
(7)分区监听功能：系统可随时监听各区域播放内容。

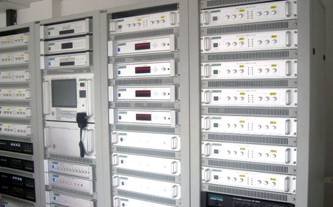

现场实景
2．2 DSPPA-MAG智能广播媒体矩阵的技术特点
(1)友好的大幅显示屏幕。
(2)简单易用的触摸屏(或触摸板)操控。
(3)强大的数码广播矩阵。4～17个音频输入通道，4～64个分区输出通道可自由分配。
(4)内置DSPPA独家电声节目源，无须外接音源设备即能支持背景音乐广播(可多至一星期连续不重复)。
(5)可根据用户需要内置特种节目源，如：礼仪类、体操类曲目，各种钟声、警笛和迎宾、送客、警告等各种广播语音文件。
(6)备有市话接口，自动接驳来电，便于电话遥控或举行电话会议。
(7)1～4个远程遥控分区寻呼通道。
(8)消防／灾害性警报、寻呼、电话自动强插。
(9)绿色操作系统，主机及外围设备可编程定时，自动节能运行。
3 国家奥林匹克体育中心公共广播设计思路
3．1 公共广播系统设计甲方诉求
(1)在
(2)在发生突发公共事件时，指挥员能在8个可直视现场的位置利用公共广播系统进行现场指挥。
(3)确保运行稳定，万一发生故障应能自动倒备。
3．2 主要设计思路
(1)《公共广播工程技术规范》(以后简称《规范》)中的一级业务广播和紧急广播共用系统符合甲方要求。系统平时作业务广播，紧急时在警报信号触发下自动进入紧急广播状态(热备用)。
(2)由于服务区十分广阔，主系统用DSPPA网络化系统，信号用光纤传送；分控中心用DSPPA智能化系统，组织一个矩阵分区常规广播网。
(3)可靠性设计：所有功放全部冗余双机主／备运行，自动切换；主系统由一个DSPPA常规对讲系统同网络化系统并列运行；4个子系统用常规前置作为主机备份。
(4)声学特性指标保障要点：正确配置广播扬声器(包括选型、布点)；根据《规范》中的《条文说明》指引选择传声器；按足额配置功放(1.5倍扬声器功率)。
3．3 系统设备的选型
(1)我们先来看一看广播系统设备具备功能与广播系统应备功能对照表。DSPPA网络化广播系统所具备的功能是完全可以满足《规范》中一级业务性广播和一级紧急广播的应备功能的要求，因此我们选择网络化广播系统作为主控系统。
(2)我们选择一个常规的互动对讲系统作为备用系统与主系统并列运行，主要是考虑到网络化广播系统主机毕竟是属于PC控制类设备，对其长时间不间断运行的可靠性，大家还没有百分百的把握，所以用一套常规的产品作为备用系统比用两套PC控制类设备同时运行更可靠。四个子系统用常规前置作为主机的备份，也是出于同样的考虑。
(3)在子系统方面，我们选择DSPPA智能化广播系统作为主控设备，用常规前置作为主机的备份。其根据也是和上面的1、2两点所述相同。
(4)对于广播扬声器的选型，我们主要考虑的是能否满足《规范》中所规定的必备声压级的要求，同时也要考虑音质以及天气和环境的因素。

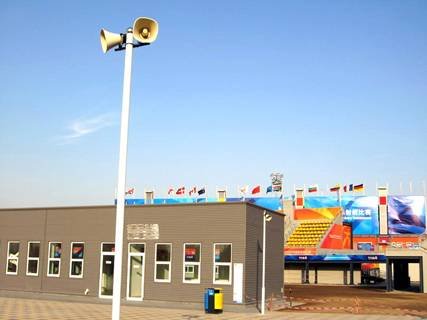

扬声器的布局：
广播扬声器布局考虑的出发点，就是要满足《规范》中一级业务性广播和一级紧急广播有关必备声压级的要求。特别是在室外广播服务区，对扬声器的安装位置和声场覆盖范围进行细致的考虑和精心的设计，务求使必备声压级达到规定要求，同时也要兼顾《规范》中有关漏出声压级的指标要求。
公共广播系统设备具备功能与广播系统应备功能对照表
|
一级业务性广播应备功能 |
网络化广播系统具备功能 |
智能化广播系统具备功能 |
|
1．编程管理，自动定时运行；矩阵分区； 2．分区强插； 3．广播优先级排序； 4．主／备功率放大器自动切换； 5．支持寻呼站台； 6．支持远程监控； 7．系统软件自动监测和自动重启； 8．应能实时发布语声广播 |
1．编程管理，自动定时运行； 2．矩阵分区； 3．分区强插； 4．广播优先级排序； 5．支持有广播优先级排序的寻呼站台； 6．主机和终端可实现互动对讲； 7．主机和终端可实现资源共享，终端自由分组控制以及实现终端控制一键到位； 8．支持远程监控； 9．系统软件自动监测和自动重启，能实时发布语声广播； 10．具有与事故处理中心(消防中心)联动的接口； 11．与消防分区相容的分区警报强插； 12．自动生成运行记录； 13．系统具有白检和故障自动即时告警功能； 14．紧急广播用的传声器优先 |
1．编程管理，自动定时运行； 2．矩阵分区； 3．分区强插； 4．广播优先级排序； 5．支持有广播优先级排序的寻呼站台； 6．支持远程监控； 7．系统软件自动监测和自动重启， 8．能实时发布语声广播。具有与事故处理中心(消防中心)联动的接口， 9．与消防分区相容的分区警报强插； 10．自动生成运行记录； 11．系统具有自检和故障自动即时告警功能； 12．紧急广播用的传声器优先； 13．主机出现故障时系统能自动进入低姿态运行 |
|
一级紧急广播应备功能 | ||
|
1．具有与事故处理中心(消防中心)联动的接口； 2．与消防分区相容的分区警报强插； 3．主／备电源自动切换； 4．主／备功率放大器自动切换； 5．支持有广播优先级排序的寻呼站台； 6．支持远程监控； 7．支持备份主机自动切换； 8．系统软件自动监测和自动重启； 9．自动生成运行记录。系统设备处于热备用状态，或系统具有自检和故障自动即时告警功能； 文章:youk [1970/01/01 19:06]
|
