钟恭良

公共广播工程遍布于中国大地，其规模堪称世界第一，这同我们的传统和国情有关。

早在改革开放以前，公共广播系统就广泛存在于我国广大的城镇和农村之中。无论是机关、学校、企业或部队，几乎没有一个单位没有广播室；在农村，几乎家家户户都有作为广播终端的“话匣子”。星罗棋布于中国大地上的公共广播系统，通过中央人民广播电台全国联播节目，组成一个庞大的、统一的广播络网。这对于教育和组织群众、动员群众、发布政令曾起着十分巨大的作用。在幅员辽阔的中国大地上建立起如此众多的公共广播网，这是一项十分伟大的工程。不仅规模是空前的，投资是巨大的，而且培育了大量电声产业和一大批工程技术人员，极大地推动着国内电声工业和电声技术的发展。

然而到目前为止，我们还没有看到一个为公共广播专用的国家标准。也没有看到这样的国际标准。其实，公共广播的国际存在远不如它的国内存在重要，所以我们看不到相应的国际标准并不奇怪。虽然有一些可供参考和引用的标准，但由于没有统一的专用标准，目前国内公共广播工程的设计、施工和验收都比较无序。市场在呼唤标准，许多用户在呼唤标准。

在中国大陆，作为本土的公共广播龙头企业，迪士普（DSPPA）公司有一个企业标准，可供大家讨论和借鉴。

1. 公共广播（Public Address）是在有限的范围内为公众服务的广播，用于发布新闻和内部信息、发布作息信号、提供背景音乐以及用于寻呼和强行插入“灾害性事故紧急广播”等等。

在常规情况下，公共广播信号通过布设在广播服务区内的广播线路传输。

公共广播信号也可用无线传输，但须接受当地有关无线电广播（或无线电通信）法规的管制.。

说明　 界定本标准适用范围。

2. 公共广播原则上不是立体声广播，但不排除根据实际需要在有条件的局部区域内营造立体声效果。

说明　 鉴于不少客户(甚至标书)提出要在他们的系统中实现“数码立体声广播”的要求，故有必要予以界定。

3. 公共广播所使用的设备必须通过3C认证。

说明 　3C（China Compulsory Certification）是中国大陆市场准入认证。

4. 如果不考虑灾害性事故广播，则公共广播功放的额定输出功率应不小于广播扬声器总功率的1.3倍。

说明 　与JGJ/T16-92《民用建筑电气设计规范》相容。

5. 公共广播线路应穿管或用线槽敷设，不得与电力线路共管或共槽（使用电力载波方式传输的除外）。

说明 　由于典型的公共广播线路标称传输电压达100V，所以不少工程商误认为是“强电”线路，可与220V电力线共槽，故有必要予以界定。公共广播设备属信号设备而不是动力设备，如果其传输线路与电力线路共槽，有可能引发设备事故和人身事故。

6. 敷设于天花板内的公共广播线路，其传输信号电压不应大于100V。

7. 公共广播线路的衰减不应大于3dB（室内），室外线路衰减不应大于6dB。

说明3dB衰减对于听觉是可以接受的。通常公共广播扬声器有100V/70V两组输入端子，如果100V的传输线路很长，远端电压降至70V（即衰减3dB），则远端扬声器不妨使用70V端子以求改善（仅少数远端扬声器可以按此权宜处理，如果全部扬声器都这样办，将会造成近端扬声器过载，而远端衰减更甚）。至于室外线路，由于没有反射声群的贡献，现代室外（尤其是园林草地）广播扬声器的功率都十分可观，如果不放宽衰减标准，将会大大增加工程负担。

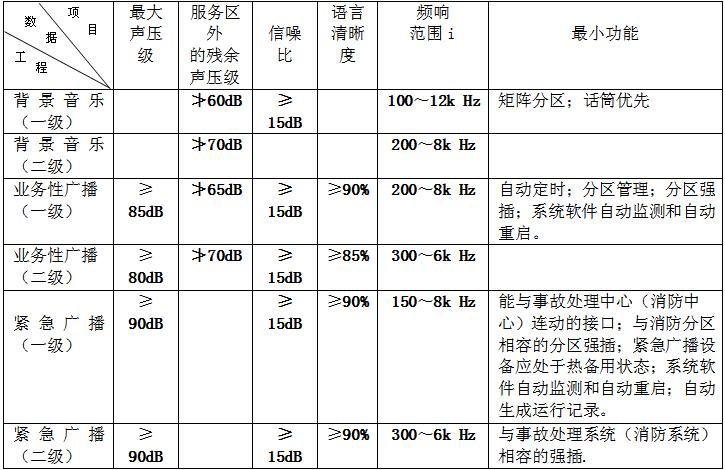

8. 其他指标

背景音乐（一级） 高级写字楼、高级会所、高级咖啡厅及类似场所

背景音乐（二级） 广场、超市、候车室、室外园林及类似场所

业务性广播（一级） 作息钟声、教学语音文件、在一级背景音乐中插播的通知和语音文件等

业务性广播（二级） 一般的寻呼、通知、体操配乐等

紧急广播（一级） 机场、超级商场、高级写字楼等多开间、大人群室内地区的寻呼广播和灾害性事故紧急广播

紧急广播（二级） 广场、车站、码头等开阔地区的寻呼广播和灾害性事故紧急广播

说明　　

a、 考虑到广播服务区的本底噪声会有随机的大幅度的起伏，例如在发生事故时几乎肯定会大幅度增加。故有必要规定最大声压级指标；

b、 界定服务区外的残余声压级是为了限制噪声污染。根据GB3096-93《城市区域环境的噪声标准》，城区噪声（日间）不应大于70dB。但服务区外的残余声压级是很难控制的，故对于紧急广播不予限定。毕竟拯救生命比限制噪声污染更为重要。

c、 15dB的信噪比，对于了解语言应属可以接受。而背景音乐，仅是为了渲染气氛，不必提出过高要求。

d、 对于公共广播，语言清晰度最为重要。参照SJ2467《通信设备汉语清晰度测试方法》的规定进行主观评价的清晰度，是一个统计数据，用百分数来表徵被测试系统传输汉字语音时，被听众听清楚的程度。一般地说，单音节字能听清60％以上，语句至少可以大体被理解。单音节字能听清85％以上，则大多数语句可以被准确理解。但语言清晰度在很大程度上受环境影响，尤其是受背景噪声和混响时间的影响。在本标准中背景噪声已经受信噪比约束，而混响时间则完全不由公共广播工程本身来决定，故需要单独加以限制（见脚注）。

e、 本标准没有对谐波失真作出限定，因为谐波失真的实际意义在于影响系统放音的清晰度，本标准已有语言清晰度的约束，且现场测定谐波失真是不容易操作，故不限定谐波失真指标。

f、 考虑到公共广播系统的频响会受到功放的输出变压器、音箱的线间变压器以及长距离功率传输的制约，从实际需要出发，公共广播的频响范围不宜向HiFi系统看齐，否则需要大量投资。由于汉语声谱频带在150～8k Hz之间；而仅仅保证语言的可懂度，则0.3～3.3k Hz频带就够了。所以语音广播的频响指标可以参考上述数据。又由于普及型天花喇叭的低频特性不容易做得很好，以及长距离功率传输难免引起可观的高频损失，所以在档次较低的工程中进一步放宽了要求。另外，现场频响测量结果受环境影响很大，故须对相关的环境条件加以约束（见脚注）。

g、 “最小功能”是指必不可少的功能。这是根据实际需要、国际惯例、大量客户的要求以及目前国内技术的发展水平来界定的。其中，“紧急广播设备应处于热备用状态”一项，是针对目前许多冷备用系统的隐患。这些系统的紧急广播往往只保证在竣工验收时能正常运行，之后常年处于关闭状态，不能保证在紧急时可用。而热备用系统则能及时发现故障，为紧急状态提供可靠的保障。关于“系统软件自动监测和自动重启”，是考虑到广播系统控制计算机的死机隐患。“自动生成运行记录”相当于建立一个“黑匣子“，以便必要时为追查事故和责任提供方便。

9. 用于紧急状态的公共广播系统，除须符合一般标准外，还必须

l 系统应在主电源或备用电源接通10秒内可以进行广播。

l 具有24V / 220V应急备用电源，主备电源切换时间不大于1s.；应急备用电源至少能支持30分钟的紧急广播。如果电池被当作备用电源使用，它们应配有自动充电装置。

l 功率放大器的额定功率不小于所有扬声器功率总和的1.5倍。

l 紧急广播具有最高级的优先权。系统应能在操作者将系统置于紧急状态下或接到来自火警和其他警报系统信号的3秒内向警报区播放警示信号或警报语音文件，而不论相关警报区当前处于何种状态（包括关闭和休眠）。

l 有火灾隐患的广播区扬声器及布线应是阻燃的。

l 有水火灾害隐患的广播区，其广播扬声器应通过6级以上的防水认证，以便在短期喷淋的条件下（如自动喷淋系统启动）仍能工作。

l 单个扬声器（或音柱）的额定功率不小于3W。

l 走道、大厅、餐厅等公众场所，扬声器的配置，应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。在走道交叉处、拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m。

l 单个功放失效不应导致整个广播系统颠覆。否则应配置主/备功放和相应的自动切换设备。

l 单个扬声器失效不应导致整个广播分区失效，否则应能及时发现。

★GBJ 50116-98　 《火灾自动报警系统设计规范》

★GB3096-93 《城市区域环境的噪声标准》

★GB50311-2000 《建筑与建筑群综合布线工程设计规范 》

★GB/T 16851-1997 《应急声系统》

★GB 12800-91 《声学 紧急脱离听觉信号》

★GB /T 14197-93 《声系统设备护连的优选配接值》

★GB /T 14476-93 《客观评价厅堂语言可懂度的“RASTI”法》

★GB 1251.1-89 《工作场所的险情信号 险情听觉信号》

★GB /T 15381-94 《会议系统电及音频性能要求》

★GB /T 9396-1996 《扬声器主要性能测试方法》

★GB 4959-95 《厅堂扩声特性测量方法》

★GB /T 50314-2000 《智能建筑设计标准》

★JGJ/T16-92 《民用建筑电气设计规范》

★ JGJ/T131-2000 《体育馆声学设计及测量规程》

★ SJ2467 《通信设备汉语清晰度测试方法》

★WH/T 18-2003 《演出场所扩声系统的声学特性指标》

★IEC60849 《用于紧急播状态下的音响系统的一般要求》

★IEC 60065 《家用和相同使用的以电源运转的电子及相关设备的安全规定》

★IEC 60268-16 《依照语音传输指标而定的语音可理解性的客观性等级级别》

★IEC 60364 《建筑物的电力安装规定》

★IEC60079 《当系统安装在危险的或有爆炸性气体的地区时的安全要求》

★IEC 60068-1 《各种天气和环境中并可能遭受机械损害的安全要求》

★IEC 60268-11或IEC 60268-12 《有关连接器的防火性的要求》
