ТУ-250/1000型有线广播站设备 1970/01/01 19:07 点击:758 / 回复:0



焦泽洪


ТУ-250/1000型有线广播站设备,是我国电信器材制造工业为了适应农业合作化的发展,制成的第一套大电力有线广播站的成套设备。适合于定庄输送广播节目,用220伏50周交流电源。今后将要大批地生产。

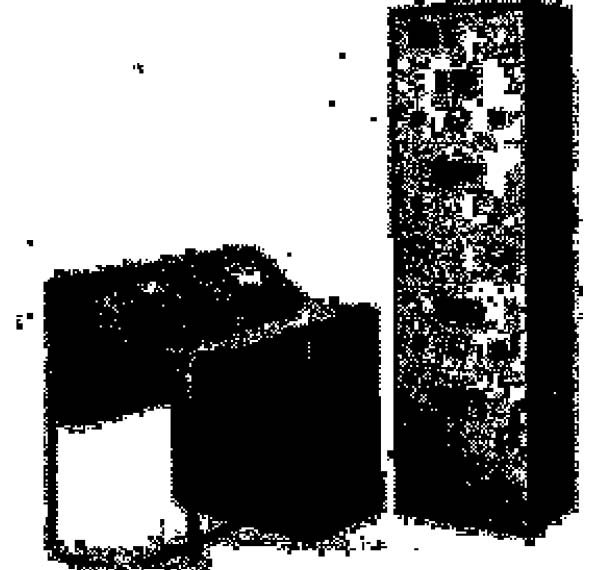

        整套设备包括:终端放大器机架(一个或两个,根据需要输出的大小),控制台(包括前置放大器,收音机和电唱机等),两个话筒,电唱机和监听耳机(如图1)。可以播送话筒,电唱机、收音机和电话线路来的节目,因此既可用来转播又可用来播送自办节目。


终端放大器机架和控制台放在一起时,由一个播音员管理就够了,使用起来既灵活又方便。此外,在机架上还有一层测试设备,减少维护工作中的困难。


放大器的技术规格


输出电力:一路输出为250瓦,四路(两个放大器机架)可到1000瓦。


输入电平:话筒1#250欧)不低于0.35毫伏,话筒2#(高阻抗)为2.5毫伏,电唱机120毫伏,传输线路(600欧)775毫伏。


频率响应宽度:自60—8000周,不超过3分贝,频率响应的不均匀度从150到5000周小于1.5分贝,从5000到8000周小于3分贝。


 在400周的非直线性失真小于5%,负荷断开时,输出电平的增加在400周不大于3.5分贝,4000周时为4.5分贝。


全负荷时,机架(以输出一路计)的电源消耗约850瓦,控制台消耗约180瓦


放大器工作原理

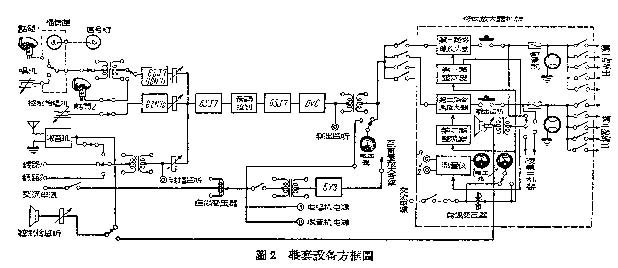

        整套设备的原理图如图2所示。播音匣是在有专用的播音室时使用的,它可接话筒1#或电唱机、播音匣节目用隔离线接到控制台。控制台装有一个九灯超外差式收音机和电唱机,另外可接话筒2#(高阻抗)和两路传输线路,控制台最多可同时混合播送三种节目,一个控制台可接到两个放大器机架,供给四路终端放大器。

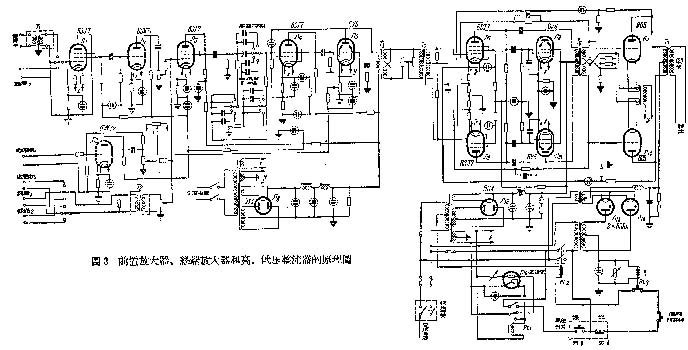

        前置放大器装在控制台内(图3左边),共分五级。播音匣来的节目信号电压经过输入变压器T,话筒2#的输出直接加在第一级电子管6SJ7(Л1)的栅极,为了减低交流哼声,一半用做第二级,另一半做为控制台电唱机输入的第一级放大。

        收音机,两路传输线路的信号电压经过输入变压器T2接到第三级电子管6SJ7(Л3)的栅极。(Л3)接成三极管。接到(Л3)栅极的三路信号电压都经过电位器,可以混合和控制各路的节目音量,在第四级电子管6SJ7(Л4)的输入端加音调控制,高音和低音的控制各有五个位置。

         前置放大器最末一级用束射管6V6(Л5)。最大输出电平为10分贝(0分贝为0.775伏),用控制台上的电表来调节,使不超过最大输出电平。同一电表又用来指示交流电源电压。从(Л5)的屏极送一负反馈电压到(Л4)的栅极电路。5Y3(Л6)的单相全波整流电路供给前置放大各级直流电源,有两节滤波器滤去波纹电压,输出平稳的直流电压。

          图3右边是终端放大器,和供给它直流电源的整流器。终端放大器各级都用推挽式线路。在输入变压器T5前面有一衰减器,在放大器机架上仍能调节音量。在终端放大器第一级2×6SJ7(Л7, Л8)和第二级2×6V6(Л9,Л10)电路中采取了对高音频的限制,以保证加负回授后工作的稳定性,负回授电压是由输出变压器初级经分压器接到第一级电子管的阴极电路,所加足够深的负反馈保证了放大器能够在负荷变动很大的情况下,输出电压只有极小变化。

        末级用工作于甲乙2类的2个805电子管(Л11,Л12)、放大器的输出电压等于120伏。

        末级管的屏极电源由2个汞气管866A(Л13,Л14)供给,终端放大器第一级和第二级管的直流电源由5U4(Л15)管的单相全波整流电路供给,为了保护汞气管866A,电路中用了热控管(Л16),使约在低压加上50秒钟后,热控管的接点闭合,才能加上高压。

结构

        终端放大器机架尺寸是2000×552×456公厘,分七层。由上往下数是:输出控制层,第一路终端放大器层,第一路整流器层,测试层,第二路终端放大器层,第二路整流器和电源调整层,每一层都可从机架上取下,修理时很方便。在机架前面板上装了一切控制旋钮,电表和插孔等,机架后最上面是输出接线板,最下面接电源线,地线和由控制台来的输入接线。为了保证安全,当机架后门打开后,高压就关掉了。

        控制台高780公厘,工作人员坐在前面进行操作很方便,控制台上的斜面板上装着所有的控制旋钮,电唱机装在控制台一边的抽屉里,用时可拉出,电源调制部分是装在电唱机下面一扇小门里。修理时,可把收音机或前置放大器分开从控制台内取出来。

使用时应注意的事项

        因为放大器的灵敏度很高,所以设备的接地必须良好,各金属隔离线在两端须直接和机器的地线接起来,减去噪音。为了保护高压整流器的汞气管866A,第一次开机时须等开上低压半小时后才开上高压。以后开机时,等热控管使继电器跳上就可加高压,但在冬天室温很低时最好稍待数分钟才加高压,如果供电的交流电源电压有较显著的变动时,须注意调整到220伏,以免影响电子管寿命或中断工作,试播时,在控制台调整到最大输出时,机架输出电压恰好是120伏(由电表上的红线指出),这时将监听扬声器开到适当大小的音量,以后就不用再动。
