沈肇熙
舌簧喇叭,有人说是最简单的喇叭,又有人说是最老式的喇叭。简单也吧,老式也吧,它的巧妙和灵活并不比别的喇叭差,价钱也便宜。又因为它的结构简单。所以使用和修理都很方便,在广大的农村的广播工作中很需要它。
人人都晓得,广播喇叭会“唱歌”又会“说话”,人的发音器官所能够发出的声音,它差不多都能够仿效,就像在它里面装着有“舌头”一样!
舌簧式喇叭,在构造上确实装了一个电动的“舌头”,因此就叫“舌簧式”。当你拿起一个舌簧式喇叭时,你会看见在马蹄形磁铁中间夹了一个线圈,线圈的口里含着一片小小的长方形的薄铁片,恰像人的舌头,巧妙地生在口腔里一样,这个薄铁片,就是我们所说的“舌簧”。






喇叭会响,很显然是因为喇叭的纸盆在那里颤动,这和打鼓的时候,鼓皮颤动,鼓就会响是同样的道理。当喇叭正在唱歌的时候,你用手摸摸纸盆,就会感觉得到。在舌簧式喇叭上,是舌簧颤动,带着纸盆跟着颤动而发出声音。
纸盆的中心亮幌幌的是一个圆圆的小铁片,用胶水粘牢在纸盆上,有一根粗细和长短都和大号缝衣针差不多的铁线,一头焊在圆铁片的中心,另一头伸到纸盆的后面,穿过磁铁条上的一个眼,焊在一片小条长长的铁片上面,这铁片的形状有点像把钥匙,一头有一个孔眼,一头又焊了一根短针,用螺丝固定在磁铁条和喇叭架子上。喇叭“唱”的时候,这块长铁片、舌簧片和那两个一长一短的针和纸盆在一起上下来回的颤动。这个构造有点像两个人用扁担抬石头一样,一个人若抓住扁担的一头不动,另一个人把扁担一举一落,绳子吊的石头也就一上一下。长铁片就好比是一根扁担,纸盆就好比是块大石头,长的铁针就是吊石头的绳子,固定螺丝就好比抓住扁担头不动的人,线圈中间的舌簧和短针就好比另一个人的手臂。妙还是妙在舌簧片,它藏在那个线圈里一动起来,纸盆便跟着它一模一样的上下来回动。

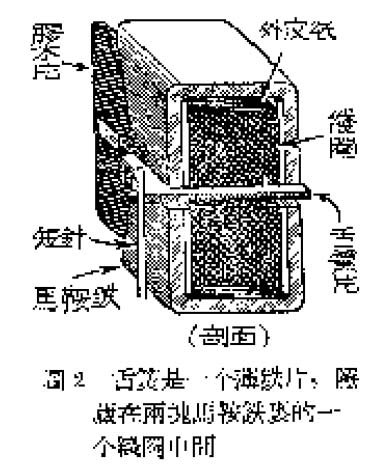

要问舌簧片怎么会得动,道理也不难懂。第一,那个线圈是嵌在两块铁片中间,这两块铁的形状像马背上的马鞍,它们面对面的放着,中间只留了一条小眼钱厚的缝,舌簧片便恰好“浮”在缝中间,既不碰上鞍也不贴下鞍;第二,这两个马鞍似的铁又像一双靴子,套在一块马蹄磁铁的两头上。磁铁就是我们平常说的吸铁石,磁铁有两个头叫做“磁极”。把磁铁用细绳子吊起自由转动,最后它的一头会指北方,一头会指南方,指南方的叫“南极”,指北方的叫“北极”。两块吸铁石就有两个南极和北极。把它们放在一起,相同的极便相互推开,不同的就互相吸引。

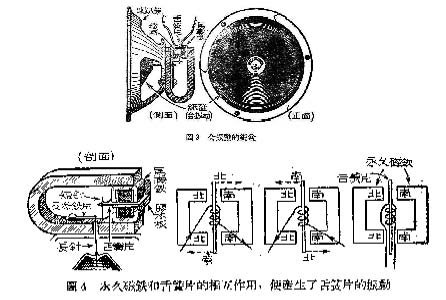

磁铁有两种,一种是永久磁铁,它自己就有吸引铁器的本领,舌簧喇叭的那块马蹄形的铁条,就是“永久磁铁”。还有一种是把线圈绕在铁心上,线圈一通电,那铁心子就变成吸铁石,也能吸铁,一头是北极,一头是南极。到底铁心子那一头是北极,那一头是南极,还和电流在线圈是怎样流法有关系。电流从这端流到那端,如果把铁心子甲端变成北极,乙端便成南极;电流相反的流,铁心子甲端就变成南极面乙端变成北极。电流大,磁极就强;电流小,磁极就弱。上面所说的那个线圈和线圈中间的舌簧铁片,就是这种因电流作用而成的吸铁石,舌簧片就是铁心子,线圈里若通过电流,舌簧片也就变成磁铁了,两头有不同的磁极。没有电流通过线圈的时候,舌簧片就“浮”在马鞍铁中间,因为有马蹄形磁跌的缘故,上下都是磁极,同样的拉它,所以拉力平衡,舌簧片就 “浮”在中间。倘若线圈里通了广播节目的电流,这种电流是变动的,一会儿“顺”方向流,一会儿“反”方向流,所以舌簧片的两头也一会儿是南极,一会儿是北极。当右边那头是南极受上面的马鞍铁吸引和被下面的马鞍铁推开时,左边那头恰好是南极,被上面马鞍铁推开而受下面马鞍铁的吸引,这样舌簧片就右头朝上左头朝下的摆动一下;等一会儿,因为舌簧片上南极变成了北极而北极变成了南极,所以又相反的右头朝下左头朝上的摆动一次。线圈里继续有广播节目电流,舌簧片的两头极性跟着变换,所以舌簧片就继续颤动,带着喇叭纸盆发出声音。

舌簧喇叭又叫平衡式喇叭,是形容舌簧的动作和舌簧不动时的位置的。一个喇叭口径8寸的舌簧喇叭价格大约5元。和别样的喇叭比较起来,得到同样大小的声音,只要消耗较小的电功率。电功率的大小我们用瓦数来衡量,就像我们说电灯泡是15瓦或40瓦也是用瓦来表示所消耗的电功率一样。推动一个8寸舌簧式喇叭,只要0.024瓦。可见它的灵敏度是很高的。别样喇叭都要用喇叭变压器,舌簧喇叭的线圈可以直接接到播送广播节目的馈电线上,用不着再加变压器。
舌簧式喇叭的工作原理就是这样的,我们还可以把它编成顺口溜,以便读者记忆:
舌簧喇叭好模样,白天晚上会歌唱,广播线,接得妙,一接接到线圈上,线圈肚里有舌簧。吸铁石,少不了,它把舌簧拉着两边跑,一根扁担上下摇,纸盆像鼓不用敲。”(沈肇熙)
