解决县内有线广播对电话干扰的一点经验 1970/01/01 19:07 点击:904 / 回复:0





池仲景
自从我县利用县内电话线路作广播传输线在各区、乡安装广播喇叭以后,在广播时对县的市内电话和长途电话的干扰很严重,我们曾经拿起电话听筒来听过,听筒里的声音很大,把电话听筒放在桌子上,周围的人都能听到从电话听筒里传出来的广播声音。当时建站的同志都感到干扰问题很严重,经过大家的研究分析,找出了干扰的原因是:
一、对市内电话干扰的原因有三个:(一)绝缘不良,漏电大,城里的喇叭馈电线和喇叭引入线都是挂在磁珠上,馈电线虽是18号皮线,但时间已经三、四年了,胶皮脱落很多,不少地方和墙壁、瓦、树木相碰。并且有的广播线是挂在电话杆上的。(二)城里虽是双线,但扩大机输出是单线(一端接地)如图1。(三)广播站扩大机与邮电局到广播站这一段线路共用一根地线。但地线不好,接地电阻比较大,在广播时扩大机接地端与大地之间有5到6伏的音频电压。由于共用地线,所以这个音频电压进入邮电局干扰通话,见图2。





二、对长途电话的干扰。主要原因是广播线与长途电话线两线间平行的距离太近,最近的距离约一公尺,而两线平行部分却很远,长达40多公里。如图3。





我们就根据这些情况研究出解决办法如下:

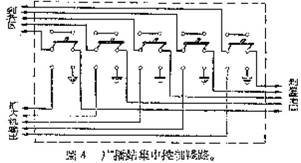

1.解决市内干扰的办法。(一)加强线路绝缘,把瓷珠换为三号瓷瓶,剪修树枝,整理线路不使广播线路和墙壁相碰。(二)改装控制线,把原来的分段控制改为广播站集中控制,把广播站到邮电局的这一段线路在广播时通地。并新埋一块地线,把扩大机输出用的地线与从广播站到邮电局这段线路在广播时通地时用的地线分开,不使广播信号进入邮电局干扰市内电话线和长途电话线,如图4。(三)城里的广播专用1100瓦的扩大机来供应。





采用了这几个办法以后,解决了对市内双线电话和长途电话通话的干扰,解决了市内单线之间通话的干扰。但是市内单线电话与长途电话通话仍有影响,后来又采用了第五个办法,在长途电话线到邮电局总机处接上一个l:1的变压器,才彻底解决了这个问题。
2.解决对长途电话干扰的办法。(一)在广播线路上加干扰变压器。首先勘测线路的平行情况。其次查出长途电话线有多少交叉点,然后根据平行和交叉点情况来设计加装干扰变压器的数量,譬如勘测出从县城一个区的某一段地方电话线与该县到外县的长途电话线平行六公里,我们就在六公里一半的地方加一个干扰变压器,效果很好。如果遇到平行部分一半的地方埋地线的条件不好,也可以在前后移动几根杆子,效果仍然令人满意。在平行部分较长的某一个40公里长的线段上,我们就分段加干扰变压器,以县城到第一个区(有交换所)为第一段,第一个区到第二个区(有交换所)为第二段,第一段共平行16公里,先在8公里处加一个,收效不大,另在4公里和12公里处各加上一个干扰变压器,结果很好。(二)把县到区的两条单线电话线路,在广播时并为双线用(传送信号,供区放大站转播用),分别在两端各加一个1:l的变压器(如图5),这样改接后并不影响通话。





采取了以上的办法以后,我县就基本上解决了有线广播对电话干扰的问题。(池仲景)
