林葆浏
水的波动

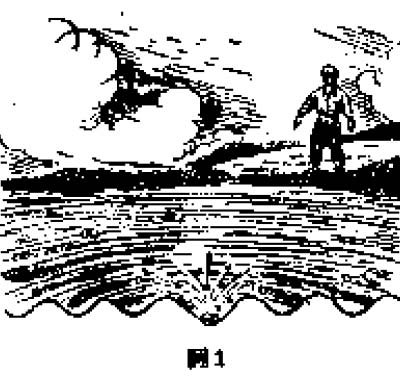

静静的湖水,假使投入一块石头,水面上立刻就播出一圈一圈的水波来,这是水的波动现象(图1)。我们可以看出远处水面上的小树叶也跟着摇荡起来,这就是说石头投进水时的动能,藉水波传播到远方去,小树叶因接受了水波带来的能力摇荡起来。当然离投石头的地方越远,摇荡的程度越弱。



空气的波动

声音是由物体振动而来的,因为物体振动后,它四周的空气也随着起了疏密的变化,耳朵里的鼓膜也起了同样的振动,我们就能听到声音(图2)。但是声音不能传播得很远,要想完成这个目的,就要靠无线电波。

无线电波

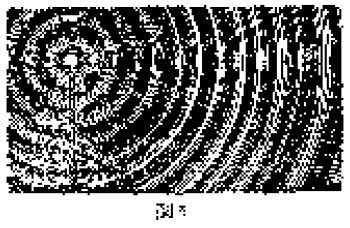

无线电波也叫做电磁波,就是由发射机发出高频率的电流流向天线,射入天空,和石头投入水中激起了水波相似,在天线附近的空间激起了电场和磁场的变化,由近到远的向天空传播,这时候我们说天线向空中辐射了电能。电磁波就是这样产生的(图3)。天线里电流的频率愈高,电场和磁场的变化愈快,辐射电能愈有效,所以有用的电磁波,它的频率是非常高的。在广播波段里是从每秒钟535千周到1,605千周,它的速率和光波一样快,每秒钟是3×108公尺,每秒钟能绕地球赤道七周半。

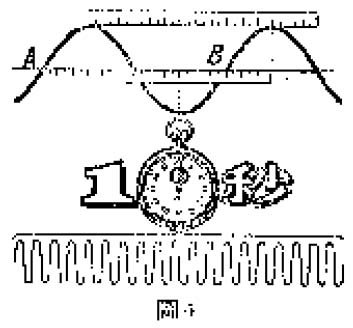

在图4里,我们用一条曲线代表电磁波在空中的变化情况,A到B是一周,AB长度或者两个峰顶间的距离就叫做波长,每秒钟振动的次数就是频率,根据这些关系,我们可以换算出波长和频率来,
波长=速率(公尺/秒)
频率=波长(公尺)
例如600千周是多少公尺的波长呢?
波长=3×100,000,000=3×1000=500公尺。
600,000 6

所以频率越高波长越短,频率越低波长越长。
成音频率
语言和音乐的频率是很低的,语言的频率每秒钟从300周到2700周,音乐的频率每秒钟从50周到15000周,这些低频率叫做成音频率。成音频率的电磁波是不能发射到天空去的。
调幅和检波

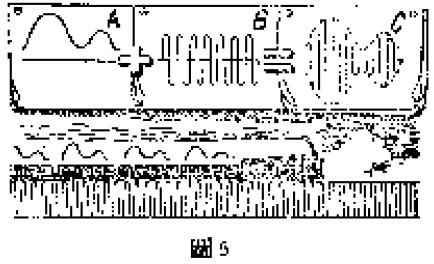

要想将成音频率传递到远方去,必须利用上面所说的高频率作为载波,就是成音频率放在高频率(载波)上面,藉高频率调幅后的调幅波的发射,将成音频率传输到远方去,这个作用叫做调幅,调幅波就是高频率随着成音频率变化的结果,如图5。图中A是成音频率,B是高频率载波,C是调幅波。现在把成音频率当作一批货物,高频率当作一列火车,要想将这批货物从甲地运到乙地去,必需将货物装上火车,藉火车运到目的地去,到了目的地后再从列车上卸下货物来,火车装货就好像 调幅,火车卸货就好像是检波。简单说来检波作用就是从调幅波中卸下成音频率来,经过检波后我们就可以从喇叭里或者听筒里听到悦耳的音乐和语言来。





矿石检波器

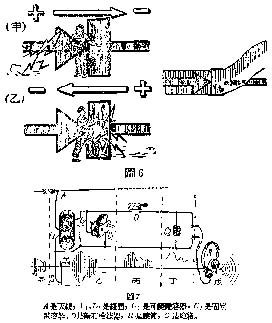

    检波的方法很多,最简便的就是利用矿石。矿石的种类很多,如硫化铅矿、方铅矿、红亚铅矿、黄铜矿和自然铜等几种。这些矿石都具有检波作用。矿石为什么会检波?因为矿石对于电有一种特珠的性质,对于某一流向电流所呈的阻力很小,但对于反向的电流所呈的阻力极大。也就是说某一面矿石当正电压加上时就有电流通过,加上负电压时就没有电流通过。如图6甲矿石的左边加上正电压时就有电流向箭头方向通过,可是当它左边加上负电压时如图乙就没有电流通过。也就是说高频率电流经过矿石后只有单向电流了。图7是用矿石作为检波的最简单的收音回路。当高频率调幅波(甲)从天线A经过线圈L1到地线G。同时线圈L2就受到了感应作用经过可变电容器C1调整,由L2、C1组成的调谐槽路的本身频率与外来某一电台的频率发生谐振的时候,L2、C1回路对于所发生谐振的某电台的高频率调幅波的电流,阻力很小,而对其他电台的频率不发生谐振,阻力极大,就是说 L2和C1具有选择频率的作用,C1是可变的,可以组成许许多多本身频率。
