沈理华
有线广播网建设中，实际的问题是很多的，这里仅根据实际工作中的情况，提出一些建议。目前我国利用乡村电话线发展广播，线路规格程式还不十分统一，有单线也有双线，特性阻抗不能肯定是多少，而且沿线变化很大，若用阻抗匹配制，设计工作将是极端艰巨而终于无法解决实际问题的。而且布置有线广播网采用“阻抗匹配制”的方法，装拆喇叭很不灵活，配得不好，有的声音轻，有的声音失真。喇叭要对馈电线匹配，馈电线又要对扩大机匹配。使用起来困难是很多的。因此必须吸取苏联的先进经验，采用“定压输送制”的办法。
“定压输送制”说起来很简单，就是不管喇叭怎样分布，也不管喇叭和馈电线的阻抗是多少，反正对每个喇叭都保证供给切合需要的一定的电压。只要电压对了，既不太高也不太低，那末喇叭一定会发出正常的声音。要做到这样，有一个基本的要求，就是扩大机的输出电压要稳定。从扩大机接出去的馈电线如果太长，线上降低电压多，就加变压器来升高电压，所以变压器应当有几种，每种变压器初级都有抽头，次级可以不用抽头，把不同的输入电压接到不同的抽头上，就能够把输出电压调整到恰好是喇叭所需的电压。
现在我们的乡村电话线路一般绝缘不很高，规定最高的线上电压不能超过240伏，所以240伏就是扩大机所要维持的输出电压。现在我们所用的喇叭有动圈式和舌簧式两种，根据实际经验对这两种喇叭所能输入的最高电压是30伏和50伏。这些喇叭都是直接接到用户线上的，所以用户线上的最高输入电压就是30伏和50伏。几种变压器的初级电压范围尽管不同，它们的次级应当不是30伏就是 50伏。也可以用具有30伏和50伏两个输出电压的次级。根据一般县到区和区到县的电话线的长度和镀锌铁线的降压情况，变压器的初级电压范围分0—255伏，0—180伏和0—120伏三种就可以了。抽头每种都是4个，隔15伏抽一个头调整也就够方便了（图1）

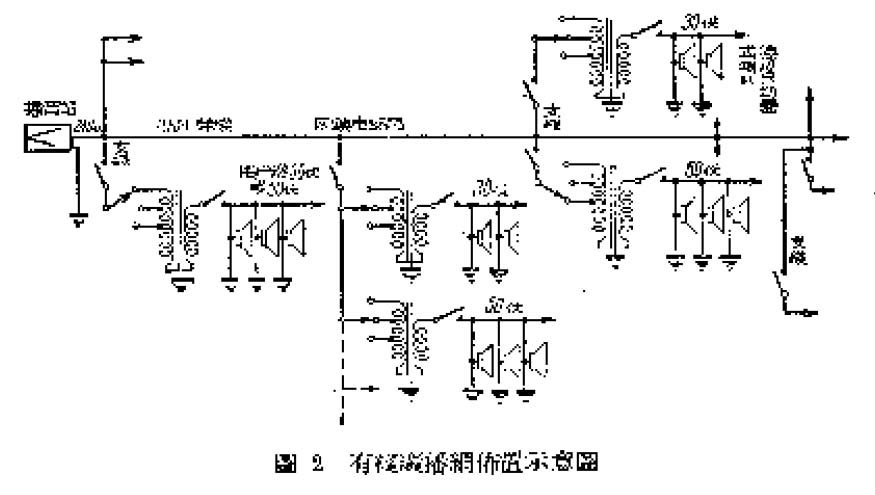

苏联的农庄用户比较集中，路线一远就分几次集中接转，接转前后，线上的电压并不相等。我们的农村相当分散，沿着一对县到区，或区到乡的电话线，到处都可能接上长短不同的用户线，所以最好是在240伏电线上又直接接许多240伏支线，再由支线上经变压器接到用户线。每一路支线加一个开关，由区镇电话局负责管，当这一路支线有故障或短路情形时就断开开关，保证不使别的支线受到影响；每一路用户线也接一个开关，由村干部负责管，当这一路用户线上有喇叭短路时就断开开关，保证不使同一支线上其他用户线受到影响（图2）。
调整用户线上的电压，是这种布线方法中的重要工作程序。调整的手续也很简单：（1）知道扩大机的瓦数、输出电压，负荷电阻就可用输出电压乘输出电压（自乘），再用瓦数一除求得。先用假负荷一个，它的欧姆数是知道的，接在扩大机的输出端，再用一个1000周的振荡器，做扩大机的输入。一面调整扩大机，一面用交流电压表测假负荷两端的电压，到恰好是240伏为止。接着便取下假负荷，把交流电压表拿到各个用户变压器的次级去进行测量。（2）在用户变压器的次级上，先不接喇叭，也先用些假负荷来代替喇叭，每个假负荷的电阻等于喇叭在1000周的阻抗，打算接几个喇叭就并联几个假负荷电阻（一般可用线绕电阻）。然后调整变压器的抽头，使并联假负荷两端的电压恰好是30伏或50伏（图3）。
这样校准后就可以接喇叭，每接一个喇叭只拿下一个假负荷来（图4），可以保证每个喇叭有足够的音量，并使扩大机的负荷稳定。代替0.5瓦动圈式喇叭的假负荷电阻是302÷0.5=1800欧，代替0.3瓦舌簧式喇叭的大约是502÷0.3=9000欧。应当注意同一对用户线上，不要接两种式样的喇叭。此外，干线上的电压已经降低到30伏以下，就不要再接支线。用户变压器不能直接接到240伏干线上，以免影响通电话。
