多节目的有线广播
收听无远广播的时候，听众由一个节目换到另一个节目，只要把收音机重调一下就可以了，像（图2）那样的有线广播方法，听众装上一个扬声器，只能收听一个节目。要满足听众的需要，所以有了多节目的有线广播。技术上最简单的多节目有线广播如图4，放大器和传输导线的数量，增加到等于节目的数量，在用户那里加一个开辟Пk，就可以选择任一个爱听的节目。可是传输导线很多，不够经济。
技术上比较进步的多节目有线广播，是利用载波电话的原理，在一对导线上可以播送很多节目如（图5），在接到传输导线以前，不同的节目，先给安排在不同的频带，使得它们送到导线里去并不干扰，在接收地点又可以用频带选择滤波器，选听不同的节目。图5里的各路节目线上都插入一个调制器、一个振荡器和一个带通滤波器，它们的功用就是要把各路节目分开，安排在不同的频带，使各路的节目不会挤在一起，各接收站的可变频带滤波器Ф，当调整到让第一个节目通过时，就不会让第二或第三个节目通过，所以不会同时听到许多节目。收听方面附加的检波设备Д。是对应着节目线里附加的调删器设备的，正因为发送方面有一个调制程序，所以接收方面要有相应的检波程序，这道理和无线电广播发送和接收的原理是相同的。
有线广播的布线方法
从播送技术来看，有线广播网的设置，可分为：（一）直接馈电法；（二）两步馈电法和（三）三步馈电法。
直接馈电法——如图2，从微音器经放大器直接接到扬声器，保持接扬声器的电压约30伏，因馈电线上电压低，耗损较大的限制，服务面积不大，对人口密度相当大的小城市、乡镇或大居民区适合。
两步馈电法——如图6，适用于一个城市有几个差不多大的区域的情形，由播送中小站到各区，因为输送线较长，所以要用稍高的电压（叫做中压120伏或240伏），分路送到各区（电压愈高，在输送线上的损失愈小）。而用户喇叭所需电压以30伏为标准，所以要加用户变压器把电压降到喇叭所需的电压，再由“用户线”分送到各用户去，这样的播送范围比直接广播扩大很多。

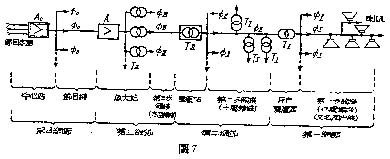

三步馈电法——图7，比两步馈电法播送面积又增加好几倍，节目播送站不直接用“中压”传输，先经变压器将电压升为480伏或960伏来传输，传输距离很远，再降压到120伏后，供给两步馈电法的节目播送站。因系用高压传输，所以线上耗损少。

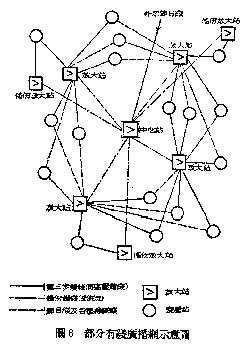

图8是部分有线广播网示意图，外来节目线就是来自节目播送站，到了中心站开始三步馈电，到了放大站开始两步馈电，经变压站后开始直接广播，在节目播送站或中心站或放大站，均装有微音器和放大器，可以分别插入语言广播节目。
有线广播从技术上来看，虽比无线广播简单，但也有一系列的实际问题。例如有多方向供给节目，遇一路线有障碍，可以随时收听另一路播送节日的系统，还有集中维护和遥控监测等方法。以上所谈，不过是一个初步概念。
本文是作者齐昌鼎根据苏联专家的演讲并参考苏联书刊编写的。有关有线广播的一些其他问题今后将陆续介绍。
