农村用半导体五瓦有线广播放大器
1970/01/01 19:07 点击：601 / 回复：0
为了在没有交流电源的地方能够建立放大站，实现低电平传送有线广播，以解决公社收听广播和在广播时间同时能通电话的问题，我们最近试制了一种用国产大功率半导体管装成的有线广播放大器，经在几处公社实地使用，可以带动舌簧扬声器一百多只，受到公社社员们的欢迎。这种放大器结构简单，体积小，日常维护使用管理都很方便。

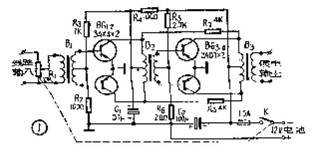

放大器的电路如图1所示，它的输出功率可达五瓦多，使用国产小功率三极3AX4（П6Г）两只和大功率三极管3AD7两只（也可用3AD1～3AD4，性能规格参见今年本刊第1期封三），电源电压要求12伏，使用电话用圆筒干电池八只，每天广播四小时，可以使用两个月。有条件的公社如能使用 12伏蓄电池（汽车电瓶），则更为经济。使用干电池时，电源电压降至6伏时，机器还可以保持工作。全机有负载工作，无信号输入时，电流消耗为30毫安左右，有信号输入工作时的电流消耗多少，与音量大小有关，音量最大时的电流消耗为800毫安左右。
放大器的前级放大管3AX4两只接成为共发射极推挽电路。用输入变压器B1接收线路上传来的有线广播节目信号，经BG1、2放大。为了改善前级放大的直线性，这一级选择在甲类放大状态下工作，两只半导体三极管的集电极电流为10～15毫安，由偏流电阻R3调定。末级用的大功率半导体三极管 3AD7两只（BG3、4），也接成为推挽电路，信号经级间变压器B2输入，这一级是运用在乙类放大状态，无信号输入时两管集电极电流仅为15～20毫安，因此本机极为省电。这一级的集电极电流由偏流电阻R5调定。放大器在输出接有160欧负载时，输出电压为25～30伏。如果机器需要连接低阻抗扬声器，以及在距离放大站很近的地方加挂扬声器，都应当通过线间变压器或广播用户变压器耦合，然后接到放大器的输出负载线路上，以免影响远端正常收听广播。

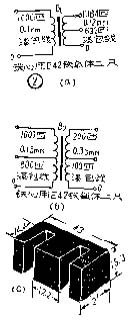

放大器的输入和级间变压器B1、B2（图2a和b）各用E42型铁氧体铁心两块（华北厂产品，尺寸如图2c）绕成，绕制数据均见图2。输出变压器用五灯收音机电源变压器的铁心，截面积为6平方厘米，绕制数据见图3。
为了保证输出级大功率管散热，每只大功率半导体三极管装在面积为60平方厘米、厚度为3毫米的铝板上。两块铝板之间以及铝板对机壳之间应当绝缘良好，不可直接安装在导体底板上，以利于散热，而不致造成短路损坏元件。
放大器的电气性能指标如下：
1． 额定输出功率 5瓦
2． 输入电压 100～200毫伏
3． 输出电压 25～30伏
4． 输入阻抗 1200欧
5. 输出负载阻抗 160欧
6．频率范围 150～5000赫±2.5分贝
7．输出杂音（电位器开在最大位置） -36分贝
8. 额定功率输出时移去负载输出电压提高 3分贝
调整电路，除了调整R3、R5选定前两管和后两管工作状态外，还要选择负反馈电阻R7、R8最佳值，以取得最佳音质和输出电压的稳定。调测时应接上规定的160欧负载进行。日常使用亦应避免空载开机。在调机和日常维护中电池的正、负电极不可接错。为了免受附近杂散电流干扰，使放大器产生杂音，正常使用时应将机壳连接良好地线。（辽宁省复县邮电局供稿）
