设计方案
昌泰高速网络广播系统覆盖范围主要是昌泰高速公路沿线各收费所，包括南安所、峡江所、吉水所、吉北所、吉南所、信息中心、吉县所和泰和所。昌泰公司这次计划安装广播系统主要目的是解决收费员收费过程中精神面貌差等问题，真正体现公司人性化管理要求，切实维护昌泰高速公路对外窗口形象，同时也让各所职工有一个轻松、愉快、优雅的休闲场所。由于我公司各收费所实行24小时轮班制，收听广播的时间主要是在晚班当班期间，目前我公司只分别在峡江、吉安南、泰和三个收费所设置了分监控中心，如果安装传统的广播系统，其它收费所在广播系统播放管理工作中可能有所不便。鉴于此原因，我们设计了一套以以太网为依托的网络化广播系统，该系统利用以太网技术，利用现有的收费网络传输系统，将音频信号以TCP/IP协议的形式在我昌泰高速局域网上进行传送，实现了多网合一，集中管理的高效模式。
一、设计依据：1. 民用建筑电气设计规范 JGJ/45-2004
2. 智能建筑设计标准 （GB/T-50314-2004）
3． 系统使用操作说明 GA/T75-99
4． 安全验收方案规定 GA308-2002
5. 综合布线标准 A/TIA
6. DSPPA迪士普公共广播标准（企业标准试行版）
二、设计思想：
严格按照国家颁布的智能建筑设计标准（GB/T-50314-2004）作为本次设计依据，结合本单位的需求，用最佳设计方案体现最高的性价比，使系统的功能和指标达到国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：
(a) 先进性和可扩展性：
现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了公司的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。
(b) 科学性和规范性：
公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括采购、施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供存档。
(c) 安全性和可靠性：
公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。
三、设计要求：在酝酿此网络广播系统设计方案之初，我工程公司领导、技术人员和施工人员对昌泰高速公路全线各所的地形以及建筑物布局等进行了仔细的勘察与测绘，咨询各个收费所在其所内需求安装哪些设备以及设备所处的位置，能够使各个收费所院内以及广场都能覆盖有本网络广播系统播放的背景音乐，让各所职工有一个轻松、愉快、优雅的工作环境和休闲场所，同时也能让过往的广大司机朋友深刻体验到昌泰高速的优质服务和良好形象。现对现场勘测情况汇总如下：
南安所：由于所站面积不是很大，广播系统整体结构上布置三个音柱，在办公楼靠近食堂一侧以及军营楼一侧以及广场立柱正对院内各安放一音柱，这样就基本能实现背景音乐的覆盖。另在收费岗亭安放三个吸顶式喇叭。
峡江所：由于所站面积较大，广播系统整体结构上布置三个音柱，在办公楼正面、军营楼侧面对着篮球场以及广场立柱正对院内各安放一音柱，这样就基本能实现背景音乐的覆盖。另在收费岗亭安放三个吸顶式喇叭。
吉水所：由于所站面积不是很大，广播系统整体结构上布置五个音柱，在办公楼两侧、后面、广场、车库各安放一音柱，这样就基本能实现背景音乐的覆盖。另在收费岗亭安放三个吸顶式喇叭。
吉北所：由于所站面积不是很大，广播系统整体结构上布置三个音柱，在办公楼正面对着综合楼、广场立柱、军营楼对着食堂一侧各安放一音柱，这样就基本能实现背景音乐的覆盖。由于此所在此次工程之前安装了部分草地音响，因而必须将这些设备融入到本系统加以应用。另在收费岗亭安放四个吸顶式喇叭。
吉南所：由于所站面积较大，广播系统整体结构上布置六个音柱，在办公楼两侧及后面正对篮球场、广场两对角立柱、食堂各安放一音柱，这样就基本能实现背景音乐的覆盖。另在收费岗亭安放七个吸顶式喇叭、办公楼每层各安放四个吸顶式喇叭。
中心：由于信息中心处于吉安南所院内，没有必要再重复安装音柱和吸顶式喇叭，因此在中心监控大厅安放两个DSPPA203音柱。
吉县所：由于所站面积不是很大，广播系统整体结构上布置三个音柱，在办公楼正面以及后面对着篮球场、广场立柱各安放一音柱，这样就基本能实现背景音乐的覆盖。另在收费岗亭安放三个吸顶式喇叭。
泰和所：由于所站面积不是很大，广播系统整体结构上布置三个音柱，在办公楼对角两侧以、广场立柱各安放一音柱，这样就基本能实现背景音乐的覆盖。另在收费岗亭安放三个吸顶式喇叭。
我们在设计公共广播工程项目的时候，严格遵循规范中对网络广播工程项目各个场地的具体技术要求，同时参照国家有关声学标准，按照场地的实际情况和使用功能要求，进行网络广播系统的设计和设备配置，使系统的设计技术标准规范、设备标准规范、工程标准规范完全符合国家有关条例及规范。设计是根据各个收费所的要求，综合吸取当前国内广播系统的先进技术，设计成一套设备先进、格调高雅、音质优美、功能齐全的现代化背景音乐广播系统。所配置的主要设备均选用名牌产品以确保高超的性能指标，而辅助设备则选用进口或国产可靠品牌以适当降低造价。运用我们从事公共广播的设计和施工理论和实践经验，精心搭配组合，确保性能优异，质量可靠。总体设计原则如下：
A) 传输方式：
网络广播系统采用有线定压传输方式，传输电压为70V或100V。
B) 对线路衰耗要求：
在公共广播系统中,从功放设备的输出至线路上最远的用户扬声器间的线路衰耗应符合以下要求：
b.1采用定压输出的馈电线路,输出电压采用 70V或100V。
功率放大器的容量计算方法：
业务性广播系统和业务性广播系统的计算方法：
P=K1×K2×ΣPo
式中：
P--功率放大器输出总电功率（W）；
Po--Ki×Pi,每分路同时广播时最大电功率（W）；
Pi--第i分路的用户设备额定容量；
Ki--第i分路的同时需要系数；
服务性广播时，客房节目每套Ki取0.2-0.4;
背景音乐节目Ki 取0.7-0.8
K1--线路衰耗补偿系数线路衰耗1dB时取1.26；线路衰耗2dB时取1.58；
K2--老化系数，一般取1.2-1.4；
b.2 功率放大器容量按该系统扬声器总功率的1.2倍确定。
C) 扬声器的设置
C.1能适应不同环境的需求，且音量和音质都比较讲究。
C.2 广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。
D) 广播系统的供电要求
D.1小容量的广播站可由插座直接供电；容量在500W以上时，设置广播控制室，其供电可由就近的电源控制器专线供电。
D.2交流电压偏移值一般不宜大于+10％，当电压偏移不能满足设备的限制要求时，应设备的附近装自动稳压装置。
D.3 广播用交流电源容量一般为终期广播设备的交流电耗容量1.5-2倍。
（传输线缆的选择）
D.4 广播线路宜采用 RVVSP 2*2.5屏蔽双绞线；
D.5 各种节目信号线应采用屏蔽线。
E) 线路的敷设方式
线路采用穿钢管或线槽铺设，不得与照明、电力线同线槽敷设。
广播线路敷设及材料使用:
安装的重点是敷设线路，由于传输距离较远，为了保证信号在线路上不产生太大的衰减。主干线采用RVVSP2X2.5mm2屏蔽双绞线。为了达到消防要求，线管采用阻燃线槽或阻燃线管。每一接线点及分支点都设分支盒。为便于检查故障，拉好线后，即可用万用表测量。先把线路终端短接，用万用表在始端测量。如果开路则证明线路有断路问题。如电阻接近零，再把终端开路，电阻应是无限大的。否则， 如果电阻不是无限大则证明两条线之间有短路问题。另外，还要测量一下线与线管之间有无短路、漏电现象。每装好一段线要立刻检查，然后按照设计图装好设备、检查每一区的阻抗等设计是否有出入。最后接上功放，试听每一区的声音是否正常。由于每一区喇叭所处的位置不同，覆盖区域大小也有差异，为使声场达到预定的均匀度，可调节喇叭（线间变压器）上0~70V或0~100V输入的每个档位。例如：远的喇叭可用线间变压器0~70V档，近的喇叭用0~100V档口，视具体情况而定。
广播功放使用导线截面面积表
|
负载功率 |
60W |
120W |
250W |
350W |
450W |
650W |
1000W |
1500W |
|
面积距离 |
mm2 |
mm2 |
mm2 |
mm2 |
mm2 |
mm2 |
mm2 |
mm2 |
|
输出电压70V | ||||||||
|
负载功率 |
60W |
120W |
250W |
350W |
450W |
650W |
1000W |
1500W |
|
100米内 |
0.50 |
0.50 |
0.50 |
0.75 |
1.00 |
1.50 |
2.00 |
4.00 |
|
250米内 |
0.50 |
0.75 |
1.50 |
2.50 |
2.50 |
4.00 |
6.00 |
|
|
500米内 |
0.75 |
1.50 |
2.50 |
4.00 |
6.00 |
6.00 |
||
|
1000米内 |
1.50 |
2.50 |
6.00 |
|||||
|
输出电压100V | ||||||||
|
负载功率 |
60W |
120W |
250W |
350W |
450W |
650W |
1000W |
1500W |
|
100米内 |
0.50 |
0.50 |
0.50 |
0.50 |
0.75 |
0.75 |
1.50 |
2.50 |
|
250米内 |
0.50 |
0.5 |
0.75 |
1.00 |
1.50 |
2.50 |
4.00 |
6.00 |
|
500米内 |
0.50 |
0.75 |
1.50 |
2.50 |
4.00 |
4.00 |
6.00 |
10.00 |
|
1000米内 |
0.75 |
1.50 |
4.00 |
4.00 |
6.00 |
10.00 |
11.25 |
16.80 |
接地
广播控制室设置保护接地和工作接地。对单触设置专用装置，接地电阻不大于4欧姆，对接至共同接地网，接地电阻不大于1 欧姆。
四、主要技术指标本广播系统产品品质优秀，技术先进，并可提供可靠的技术支持、人员培训及售后服务。所有设备应均可实现在智能控制器指挥下自动运行控制、功能齐全、操作简便、可灵活地控制不同的节目广播，播出多样节目，不干扰广播内的其它设备，而且系统应具备良好的兼容性、可扩充性以及自检功能。
1）良好的界面
全新、良好的图形界面，方便快捷的人机对话功能，让操作变得更简单、更灵活。操作人员只要将系统内容预先编好程，按提示图进行操作一学即会，无须经专业培训，是一套高度智能化的系统。
2）具有同步广播
同步广播时只要在指定通道接入话筒即可实现，当有广播寻呼时背景音乐自行停止或很低声，当寻呼广播停止时背景音乐自行播放不受影响。
3）停电保护设计
系统控制器具有停电保护所有编程的功能，来电自动恢复程序运行，程序不会丢失。
广播系统技术指标包括：传声增益、语言清晰度、最大升压级。
1）传声增益
工程业主也许首先会问扩声系统能开到多响？用什么技术参数来衡量呢？这个问题在欧美各国用声音增益来表达（EASE或其他声学设计软件都采用此参数）。在我国和原苏联采用传声增益来表达。
扩声系统的传声增益（或声音增益）受声反馈因素限制，不能开到扬声器能够达到的最大声压级。图10是一个简单的室外扩声系统产生声反馈的原理图。
扩声系统的接通时，逐渐增大系统放大器的增益，当增益递增大到某一位置时，扬声器放出的部分声音通过空间传播回收到话筒输入端，此时话筒输出端产生一个信号，其振幅大小等于或大于原输入信号的一个周期或是它的整数倍时，这个过程可以自己维持下去，即不需要外面的输入信号也会产生输出，系统进入反馈状态（产生系统啸叫）。扩声系统进入啸叫的临界状态时，虽然还能示听到刺耳的啸叫声，但系统的频率特性出现极不规则的变化，声音发生很大畸变。要使系统正常运行，系统的增益应留有 6dB 的余量，使它远离系统啸叫（系统自激）的临界状态。于是我们可得到传声增益的定义为：
传声增益：扩声系统达到最高可用增益时（临界增益减去6dB增益余量），在指定的各听众位置上测得的平均声压级与话筒处声压级的dB数差值。
声音增益：系统打开并增大到最高可用增益时，在指定的各听众位置上测得的平均声压级（dB）减去系统关闭时在相同听众位置上测得的平均声压级dB的差值。
上述两种定义表达同一个声反馈物理现象，它们的区别仅在于测量方法的不同和表达方法不同而已。声音增益的概念明确，容量理解，说明观众区使用扩声系统和不使用扩声系统可获得提高的声压级数值。但在实际测量中，如果测量点离原始声源较远，环境噪声又较大时，很难正确测出系统关闭时声源到达测点的声压级。传声增益表示观众区的平均的平均声压级与话筒处声压级的差值（dB），如果我们知道了话筒处的声压，那么马上就可算出观众区的平均声压级了，例如；通常演讲人的嘴巴离话筒0.5m时,话筒处的声压级约为70dB，如果系统的传声增益为-6dB，那么可求得观众区的平均声压级为70dB-6dB=64dB,如果还要提高观众区的声压级，则可把话筒靠近讲话人的嘴巴，例如把这个距离从0.5m减小到0.125m(125mm)那么话筒处的声压级可提高到82dB（距离缩短4倍声压级可提高12dB）此时观众区的平均声压级也可提高到76dB，注意：声音增益是+dB数值；传声增益则是-dB的数值，实际能做到最高的传声增益为-6dB。
系统最大可用的声音增益 Gmax可用下式计算（请参看图10）：
Gmax=20lgD0-20lgDS+20lgD2-b (dB) （2）
式中:
D0为讲话人到听众间的距离，单位为m；
Ds讲话人到话筒间的距离，单位为m；
D1为扬声器到话筒的距离，单位为m；
D2为扬声器到听众之间的距离，单位为m；
(A)结构简图 (B)声反馈（单个脉冲信号产生一串脉冲）
图10 扩声系统的声反馈
从上式中可得出以下结论：
1.声音增益或传声增益不依赖讲话人的声压级；
2.缩短讲话人与话筒之间的距离DS，可有效提高声音增益；
3.增加话筒和扬声器之间的距离D1，可增加声音增益；
4.利用强指向性和指向性优良的扬声器系统可提高传声增益。

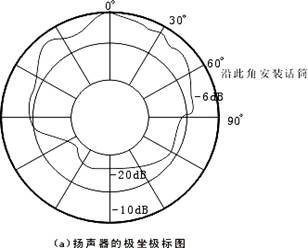

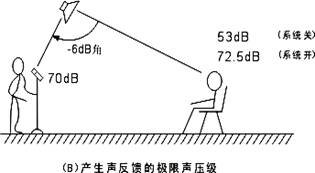

图11是沿着指向性扬声器-6dB方向角设置一个全向话筒时，传到话筒处的声压级可比全向扬声器减少6dB，这个结果可直接加到系统的声音增益中。
心形话筒不是可提高更多的声音增益吗？在实际工作过多的依赖指向性话筒和指向性扬声器来提高系统的声音增益是不明智的，原因是话筒和扬声器的指向特性是随频率的变化而变化的，在低频时接近无指向性特性。因此大多数设计师利用它们的指向特性可获得的声音增益提高不大于6dB。
室内扩声系统的声音增益除受式（2）条件限制和话筒、扬声器指向物性的影响外，还受房间传声条件的影响。此外在电声系统中可采用反馈自动抑制器把反射最强烈的频率和振幅最大的房间共振频率吸收掉，但是吸收的频率点不超过5-6个点频。
2）声音清晰度
声音清晰度是扩声系统的重要技术指标。语言清晰度是评价系统可懂度的一种方法。影响语言清晰度的主要因素有：
图11 指向性扬声器声音增益的计算
1.声压级与背景噪声声压级的比率
良好的声音清晰度要求语言声压级大于背景噪声声压级25dB。如果这个比例在10～15dB时，清晰度指标会相应降低，但还是在允许范围。背景噪声来源于室内外的环境噪声、空调通风噪声和人群发出的噪声等。
2.混响时间
讲话速度中等的人，每秒种可以出3～4个音节，因此 1.5秒甚至更短一些的混响时间，对语言清晰度的影响不大。
3.直达声与混响时间的声能比
混响时间超过1.5秒时，语言清晰度是混响时间和直达声与混响声声能比的函数关系。
图12辅音清晰度损失与混响时间和直达声与混响声比率的
关系曲线
3）最大声压级
扩声系统在最高可用增益状态下，馈入扬声器系统的电压相当于设计使用功率（或所扬声器额定功率）的电压值，在系统要求的频率范围内，各测量点上测出的各个1/3倍频程带内的声压级的平均值.然后再加上6dB的信号峰值因子就可得到最大的声压级。测试信号源为粉红色噪声+1/3倍频程带通滤波器。
定义：厅堂内声场稳态时的最大声压级
以技术参数说明系统最大声压级的压潜力。为防止测试时间过长损坏扬声器系统，扬声器系统的馈入功率可1/n取（n=2～１０），每测点的最大声压级可用下式计算：
式中：Li：第一个1/3倍频程频带的声压级
N：传输频率范围内1/3倍频程的频带数。

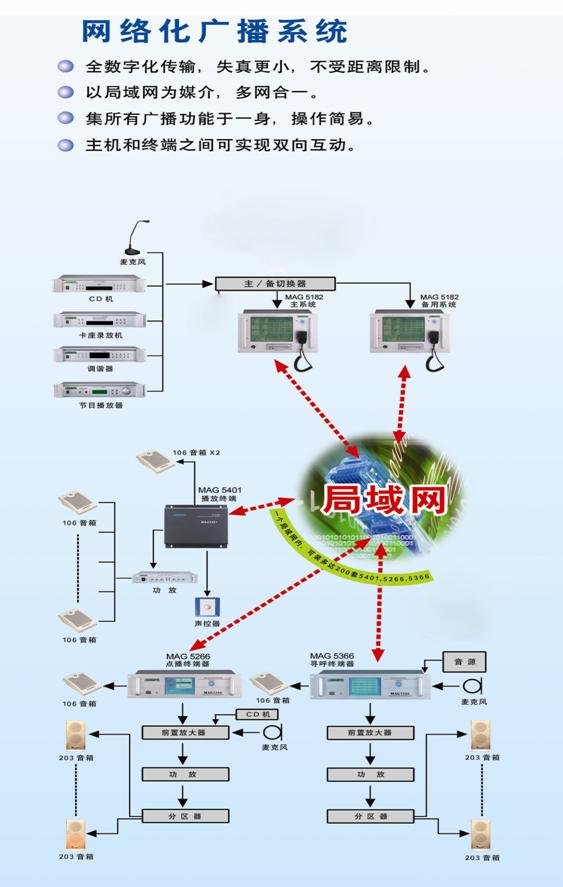

五、系统构成图
在对本次广播系统工程进行设备选用时，我们应先根据广播系统行业标准中的网络公共广播系统设备选型应该遵循以下原则：
A、系统设计的科学性、准确性和先进性：
对公共广播系统设计时，保证这些场地的声学技术指标达到招标文件中规定的要求，使各个场地的音响系统设计具有科学性、准确性和先进性。
B、满足功能要求的系统性和实用性：
在公共广播系统设备配置中，我们保证系统应具备完成工程所要求功能的能力和水准，符合工程实际需要和国内有关规范的要求，实现容易，操作方便。
公共广播系统选用的设备均为国外国内知名厂家的先进产品，设备的指标满足要求，并且具有一致性和互换性，使系统具有良好的灵活性、兼容性、扩展性和可移植性。
C、设备的可靠性和服务保障：
我们设计公共广播系统中主要设备均为著名品牌的产品，DASPPA专业产品具有极高的可靠性和出色的性能表现已在国内各地成功应用并获很高的赞誉；同时DASPPA专业产品在全国承诺所有用户享有1年的免费保用，并在国内各地建立有完善的技术服务网络，为客户提供及时有效的服务。
D、系统配置的经济性：
我们始终遵循公共广播系统选用设备的性能和价格之比达到最佳的原则，保证公共广播系统配置具有很高的经济性和实用性。
1.系统功能特点◆ 全数字化传输。以局域网为主要传播媒介，传输距离可以达到几百公里。
◆ 可利用现有局域网架设，具有施工快、节省投资的特点，并实现多网合一。
◆ 突破传统公共广播只能下传和只能由机房集中控制的格局，具有强大互动功能。
◆ 分区和分组可任意组合、随时重组而无须另行布线。
◆ 系统按预先编制的程序运行，可无人值守。每天可以手动或定时播放作息铃声，播放各种体操类、礼仪类、音乐类等节目。与众不同的是，不同的分区可单独定时，不同的分区在同一时刻可播放不同的节目。
◆ 按图，各个广播终端可以是一套独立的广播系统，但它们可同时向网络广播中心点播不同的节目。
◆ 网络广播中心可以寻呼局部或者全部分区，能强制打开各个广播终端的电源。
◆ 若系统有许多分区，并且全部分区都使用MAG5366网络寻呼终端，则分区之间可同时存在多组一个对多个终端的寻呼。并且两个终端之间也可以互相寻呼，即“对讲”功能。
◆ 远程控制电脑是局域网内任意一台电脑，它装有本系统的控制软件，可有权限地控制本系统 ，可向本系统添加或者删除节目。
◆ 适宜于商厦、学校（大学城）、楼群、机场、车长厂、地铁站、高速公路等场合的使用。
2.系统主要设备选型及其功能介绍

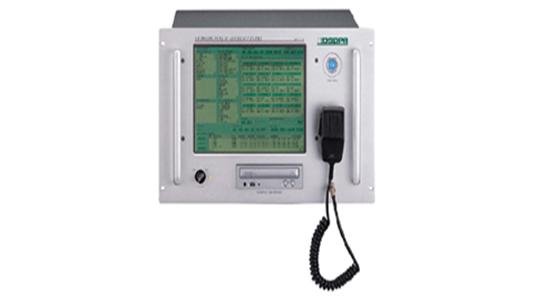

MAG5182 网络广播主机
〓性能特点〓
◆ 全数字化传输。与模拟信号传输相比，失真更小，信噪比更高。
◆ 以局域网为主要媒介，可利用已有局域网运行，实现多网合一（亦可在互联网上使用，但其性能要受网络带宽的限制）。
◆ 继承并开拓了新一代DSPPA-MAG智能广播系统的功能特点。功能更强大，使用更灵活。
例如，可分区点播节目，所有分区均可播放寻呼；不同的分区可同时播放不同的节目，并可单独定时播放等等。
◆ 一共可设128个分区（每个分区可含有多个广播终端，最多200个广播终端，每广播终端可同时属于多个分区。其具体意义见说明书）。
◆ 可实现远程监控、远程诊断和远程软件升级。（需要互联网支持）。
◆ 具有DSPPA智能广播系统的基本特点：大幅显示屏幕，触摸屏（或轨迹球）操控；强大的广播矩阵；内置DSPPA电声节目源，可根据用户需要制作节目源；备有市话接口，自动接驳来电；定时、分区、寻呼、报警、电话自动强插；节能运行。
◆ 每个分区的工作状态一目了然。

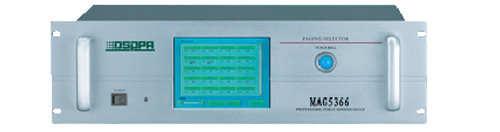

MAG5366 寻呼终端
〓性能特点〓
◆ 可挂接在广播网线到达的任何地方。
◆ 可寻呼任意一个或多个在网分区。
◆ 可选择多种不同的主机音源节目并在本机播放。
◆ 滚动窗口显示全部分区及其状态。
◆ 可播放来自主机的广播节目，包括寻呼、警报自动强插。
◆ 可接收来自寻呼终端的寻呼。
◆ 轨迹球操控，节能运行。
广播功放的选用
广播功放不同于HI-FI功放。其最主要的特征是具有70V和100W恒压输出端子。这是由于广播线路通常都相当长，须用高压传输才能减小线路损耗。
广播功放的最重要指标是额定输出功率。应选用多大的额定输出功率，须视广播扬声器的总功率而定。对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。
如果是背景音乐系统，广播功放的额定输出功率应是广播扬声器总功率的1.2倍左右。广播功放的种类和型号有很多种,选择哪种规格，取决广播系统的具体结构和投资。

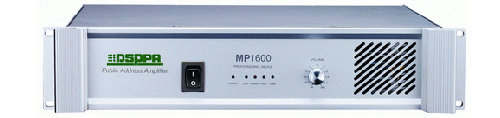

MP1600 后级广播功放机 350w
〓性能特点〓
◆ 100V、70V定压输出和4-16Ω定阻输出
◆ 一单元LED电平指示
◆ RCA插口和XLR插口供方便地环接
◆ 输出短路保护及告警、过热告警和饱和失真告警
|
型号 |
DSP803 |
|
单元尺寸 |
6.5"x1 |
|
标准功率 |
6W |
|
最大功率 |
10W |
|
输入电压 |
70-100V |
|
灵敏度(1m,1W) |
92dB |
|
最大声压级(1m) |
100dB |
|
频响 |
45-18,000Hz |
|
开孔尺寸 |
Ø178-Ø190mm |
|
尺寸 |
80xØ210mm |
|
重量 |
1.1kg |
广播扬声器的选用和配置
〓参数规格〓
DSP803
原则上应视环境选用不同品种规格的广播扬声器。例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器。如： DSP-501、DSP-701、DSP-803、 DSP511B、 DSP511等系列。这类扬声器结构简单，价钱相对便宜，又便于施工。
扬声器一般不会引起声短路。而没有天花板时情况就大不相同， 如果仍用无后罩的天花扬声器，效果会很差。这时原则上应使用吊装音箱。但若嫌投资大，也可用有后置的天花扬声器。有后罩天花扬声器的后罩不仅有一般的机械防护作用，而且在一定程度上起到防止声短路的作用。
在无吊顶的室内（例如地下停车场），则宜选用壁挂式扬声器或室内音柱。
在室外，宜选用室外音柱。如DSPX88、DSPX05、DSPX58系列。这类音柱不仅有防水功能，而且音量较大。由于室外环境空旷，没有混响效应，选择音量较大的品种是必须的。具体参数如下：
〓参数规格〓
|
型号 |
室内DSP203 |
室外DSP555 |
|
电源 |
8W |
20W |
|
电压 |
70 - 100V |
70 - 100V |
|
灵敏 |
91dB |
88dB |
|
频率 |
140 - 12,000Hz |
140 - 14,000Hz |
|
尺寸 |
310x160x115mm |
870x110x110mm |
|
重量 |
3.2Kg |
4.6Kg |
DSP203 DSP555
广播扬声器的配置
广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。
通常，高级写字楼走廊的本底噪声约为４８～52dB，超级商场的本底噪声约58～63 dB，繁华路段的本底噪声约70～75dB。考虑到发生事故时，现场可能十分混乱，因此为了紧急广播的需要，即使广播服务区是写字楼，也不应把本底噪声估计得太低。据此，作为一般考虑，除了繁华热闹的场所，不妨大致把本底噪声视为６５～７０dB（特殊情况除外）。照此推算，广播覆盖区的声压级宜在８０～８５dB以上。
鉴于广播扬声器通常是分散配置的，所以广播覆盖区的声压级可以近似地认为是单个广播扬声器的贡献。根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系：
SPL=LM+101gP-201grdB (1)
天花扬声器的灵敏度级在88～93dB之间；额定功率为3～10W。以90dB/8W匡算，在离扬声器8m处的声压级约为81dB。以上匡算未考虑早期反射声群的贡献。在室内，早期反射声群和邻近扬声器贡献可使声压级增加2～3dB左右。
根据以上近似计算，在天花板不高于3m的场馆内，天花扬声器大体可以互相距离5-8m均匀配置。如果仅考虑背景音乐而不考虑紧急广播，则该距离可以增大至8-12m。另外，在走道交叉处、各拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m。
室外场所基本上没有早期反射声群，单个广播扬声器的有效覆盖范围只能取上文计算的下限。由于该下限所对应的距离很短，所以原则上应使用由多个扬声器组成的音柱。馈给扬声器群组（例如音柱）的信号电功率，每增加一倍（前提是该群组能够接受），声压级可提升3dB。请注意“一倍”的含义。由1增至2是一倍；而由2须增至4才是一倍。另外，距离每增加1倍，声压级将下降6dB。
室外音柱的配置距离。例如，以DSPPA 555室外音柱为例，其额定功率为20W，是单个天花扬声器的4倍以上。因此，其有效的覆盖距离大于单个天花扬声器的2倍。事实上，这个距离还可以大一些。因为音柱的灵敏度比单个天花扬声器要高（约高3～6dB），而每增加6dB，距离就可再加倍。也就是说DSPPA 555音柱的覆盖距离可以达30m以上。但音柱的辐射角比较窄，仅在其正前方约60～90度（水平角）左右内有效。
广播分区器
一个公共广播系统通常划分成若干个区域，由管理人员（或预编程序）决定哪些区域须发布广播、哪些区域须暂停广播等等。
分区方案原则上取决于客户的需要。通常可参考下列规则：
1) 大厦通常以楼层分区，商场、游乐场通常以部门分区，运动场馆通常以看台分区，住宅小区、度假村通常按物业管理分区等等。
2) 管理部门与公众场所宜分别设区。
3) 重要部门或广播扬声器音量有必要由现场人员任意调节的宜单独设区。
总之，分区是为了便于管理。凡是需要分别对待的部分，都应分割成不同的区。但每一个区内，广播扬声器的总功率不能太大，须同分区器和功放的容量相适应。以DSPPA系列中的MP-9813B 分区器为例，每一个区的功率容量为500VA，但10个区的总容量不应超过1000VA。椐此，如果10个区满负荷运行，则平均每个区不应超过100VA（近似100W）。

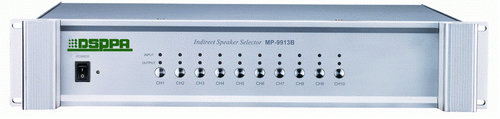

DSPPA MP-9913B 十分区矩阵

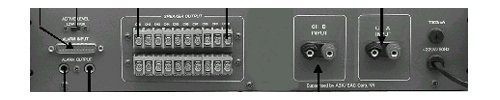

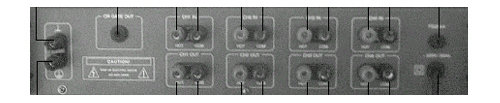

MP-9913B 背面图
〓性能特点〓
◆微电脑控制，轻触式操作。
◆2路背景输入（A和B），10通道输出，任意选通。
◆2种输入告警，电平指示。
◆有强行插入功能。
◆告警和输入/输出信号电平指示。
避雷器

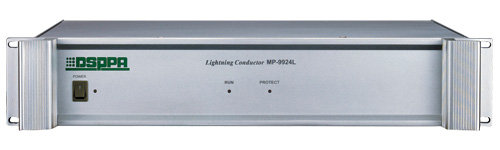

DSPPA MP-9924L 避雷器
MP-9924L 背面图
〓性能特点〓
◆4路输入，4路输出。
◆雷击时自动切断输出。
◆自动把雷电引入地。
