一、基本概况
当今社会随着科技的迅速发展，人们对高品质生活的追求越来越强烈，对生活越来越追求舒适、智能、安全。于是，智能家居产品，家用中央音响系统应运而生，自从80年代初期，在发达的欧美、日本等国家开始流行，90年代初期，逐步在东南亚、港澳台地区广泛流行，90年代中期，开始在中国出现智能小区，90年代末，智能小区、智能化楼宇等智能化小区开始迅猛发展，同时针对每个家庭的智能家居产品开始出现，智能生活已成为时代发展不可阻挡的新潮流，家用中央音响系统也成为数字化家庭的宠儿。
家用中央音响系统以其超强智能科技及至臻完美的人性化设计让现代家庭的每个空间都充满激情、温馨的音乐，让忙碌一天的家人瞬间找到回家的感觉，充分体会到家作为心灵港湾的纯真意境，尽情享受家的温馨与快乐。
二、别墅的中央音响系统设计
功能区域划分：
整栋别墅划为6个区域，每个区域可以实现独立选择功能；
1、 公共生活空间为一个区（包含一楼大厅、二、三楼楼道），配备一台功放实现音乐生活的主题，公共空间可以实现随手可以开关音响，并能随意更换音乐主题。
2、 一楼客房为一个区，房间内可以实现独立操作，曲目选择、音量控制等，给客人以自由的选择，体现个性化。
3、 二楼次卧房和卫生间为一个区，可以实现独立操作，曲目选择、音量控制等，给孩子自由的选择，创造学习氛围。
4、 三楼主卧与书房划分一个区，可以实现独立操作，曲目选择、音量控制等。
5、 三楼露台为一个分区设置，露台上面摆放艺术类音箱，衬托整个环境的效果。
6、 剩余一个区供业主自主选择，可以将次卧卫生间、主卧卫生间、主卧或书房划为单独区域。
三 、别墅中央音响系统的安装配置
1、 AM8120主机和功放机摆放在一楼电视柜上；
2、 公共生活空间：一楼进门处安装一个BM812R，餐厅旁边安装一个BM812R，二楼钢琴房旁安装一个BM812R，三楼主卧门口安装一个BM812R；客厅四周安装四只普通天花喇叭，餐厅安装两只普通天花喇叭，二、三楼楼梯拐角休闲处分别安装一只音柱音箱。
3、 二楼次卧房门口和卫生间门口分别安装一个BM812R，在室内以对称和音场效果为标准安装两只专业HI-FI天花喇叭，在卫生间安装两只普通天花喇叭。
4、 在书房门口和主卧床头柜位置分别安装一个BM812R和音量控制器，卧室和书房分别安装两只专业HI-FI天花喇叭。
5、 在三楼露台安装一个BM812R，在露台上安装四个艺术类音箱
四 、别墅中央音响系统的效果描述
1、 主人回到家中打开门后，可以通过大门口的BM812R控制器将整个公共生活空间的音乐打开，家中立刻充满温馨的音乐。在每个楼层均可随意更换主题音乐，控制音量大小，在客厅、餐厅和楼道休闲处等区域均可享受音乐带来的愉悦。
2、 客人在客房亦可随意更换主题音乐，控制音量大小，给客人自由的选择。
3、 二楼次卧房中孩子可以通过BM812R，选择音乐主题，调节音量大小，创造良好的学习氛围。在卫生间也可同时享受音乐，消除学习带来的压力。
4、 主卧和书房也可以实现自由选取歌曲，自由调节音量。主卧和书房分别安装一个BM812R和音控器，让主人在看书的时候也能够随意更换主人室内的音乐，让看书成为乐趣；在休息的时候不被打扰。
5、 三楼露台也是一个独立的区域，充分考虑到休闲和娱乐的功能，在露台安装石头或是蘑菇类音箱。
五、中央音响系统的性能
1）先进性和可扩展性
现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。
2) 科学性和规范性
家用中央音响系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。必须确保整个工程经得起各方面的和较长时间的严格考验。
执行的主要规范内容包括：
1． GBJ-89 《民用建筑电缆电视系统工程技术规范》
2． GBJ16-37 《建筑设计防火规范》
3． GJ/T16-92《民用建筑电器设计规范》
4． GB 50168-92《电气装置安装工程电缆线路施工验收规范》
5． GB 50169-92《电气装置安装工程接地装置施工验收规范》
6． GB 50254-96《电气装置安装工程底低压电器施工验收规范》
7． GB 1419-93《声系统设备互连的优选配接值》
8． JGJ/T16-92《民用建设电气设计规范》
9． JGJ79-2002《建筑地基处理技术规范》
3) 安全性和可靠性
中央音响系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。
4) 音质优化
以音质为设计的核心。要达到这一目标设备的选用为首要条件，我们在这里所选用都是高保真产品，并配合先进合理的系统设计保证了音质的优化。
六、 主要设备清单
1、 AM-8120主机一台
2、 BM812R控制器十个
3、 音量控制器二只
4、 FM808遥控器五个
5、 AUX168专业HI-FI天花喇叭六只
6、 DSP802普通天花喇叭拾八只
7、 DSP642园林草地音箱四只
8、 AUX518音柱音箱二只
9、 MP300P合并式功放（120W）一台
8、 线材（未定）
七、中央音响系统主要设备描述

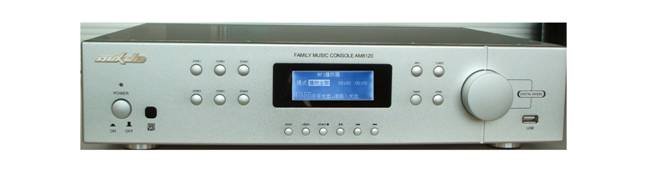

家用中央音响系统AM8120主机
产品介绍：
1、 内置MP3播放器和收音机
2、 外接四个音源，包括DVD、电脑、电视、其它。
3、 液晶显示操作菜单，科技引领时尚
4、 六声道独立设计连接六个房间，输出立体声音源，保证音质。
5、 主机有信号矩阵功能，保证每个音源独立输入、输出。
6、 每声道输出均配备有线遥控器，遥控器可独立选择音源、调节音量等。
7、 时间编程定时功能，可对六个音源进行定时播放，智能选择
参数：
1． MP3播放器部分
|
序号 |
项目 |
指标 |
|
1. |
兼容文件类型 |
MP3格式，码率<320Kbps |
|
2. |
兼容储存设备类型 |
兼容绝大部分USB接口的移动盘 |
|
3. |
频率响应 |
20Hz-20KHz |
|
4. |
总谐波失真度 |
<0.1％ |
2． AM/FM调谐器部分
|
序号 |
项目 |
指标 | |
|
1. |
AM |
接收频率范围 |
522～1620KHz |
|
2. |
灵敏度 |
52dBμ | |
|
3. |
信噪比 |
35dB | |
|
4. |
通频带 |
6kHz | |
|
5. |
总谐波失真度 |
0.1％ | |
|
6. |
FM |
接收频率范围 |
87.0～108.0MHz |
|
7. |
灵敏度 |
18dBμ | |
|
8. |
信噪比 |
单声到75dB，立体声70 dB | |
|
9. |
通频带 |
15kHz | |
|
10. |
总谐波失真度 |
0.6％ | |
|
11. |
立体声分离度 |
35dB | |
3． 定时器部分
|
序号 |
项目 |
指标 |
|
1. |
可编程控制电源 |
1通道（适时电网电压） |
|
2. |
插座容量 |
220V,10A |
|
3. |
时间制式 |
24小时制 |
|
4. |
可编程定时次数 |
每天60点，全周不重复 |
|
5. |
分区可编程项目 |
a. 分区开关 b. 音源选择 c. 音量控制 d. 高、低音控制 e. MP3播放控制 f. AM/FM控制 g. 钟声开关 |
|
6. |
可编程钟声种类 |
3种 |
4． 综合部分
|
序号 |
项目 |
指标 | |
|
1. |
分区数量 |
6分区，每分区2通道带功放 | |
|
2. |
分区遥控通信接口 |
RS-485，采用5类线 | |
|
3. |
音频指标 |
线路输入灵敏度 |
250mV±25mV |
|
4. |
线路输入电阻 |
>1KΩ | |
|
5. |
分区输出功率 |
20W/4Ω | |
|
6. |
频响 |
20Hz～20kHz±2dB | |
|
7. |
总谐波失真 |
小于0.1％，在1 kHz，1/3额定输出功率 | |
|
8. |
输出调整率 |
由满载到空载，小于3dB | |
|
9. |
音调控制 |
低音：±12 dB at 100 Hz 高音：±12 dB at 10 kHz | |
|
10. |
信噪比 |
优于76dB | |
|
11. |
电源 |
AC220V 50/60Hz | |
|
12. |
消耗功率 |
<200W | |
|
13. |
保护 |
AC220V/F2A | |
|
14. |
尺寸 |
485×88×345mm | |
|
15. |
净重 |
10Kg | |
|
16. |
抗电强度测试 |
电源各极与机壳/输入/输出端子间3500 V | |
BM812R终端控制器：
功能特性
l 6个分区对应的远程控制器：便洁的操作方式，豪华的外观设计，醒目的液晶显示
l 具备主机所具备的基本功能，包括音源选择、音量/音调控制、MP3曲目查询、收音机的记忆号查询等；
使用说明
1 待机状态
主机上电后本分区没有打开声音时的状态---待机状态LCD显示时间，界面如图1。
 |
2 打开分区
有3种方式可打开分区：a.主机直接对分区进行开关操作；b. 主机和其它分区的远程控制器分区寻呼操作；c.按本区远程控制器的
按键。分区打开后默认调用本分区上次关闭前的工作状态，包括音源、音量、音调等。
3 关闭分区
有2种方式可关闭分区：a.主机直接对分区进行开关操作；b.按本分区远程控制器上的 按键。
4 选择音源
在分区已经打开的状态下按对应图3 LCD显示的操作键即可实现音源选择，选择音源完成后屏幕显示如图4。
 |
5 MP3播放操作
在选择了MP3音源时自动进入图5界面，此时可对播放状态进行操作，对应LCD显示共3个功能键，分别是播放/停止、退一曲、进一曲，MP3音源的操作没有优先级，即所有的分区均可进行操作。LCD显示播放的曲目，要退出此界面可按对应 SHAPE \* MERGEFORMAT
的按键。
 |
6 TUNER操作
在选择TUNER音源后自动进入图6界面，此时可对接收状态进行操作，共3个功能键，分别是选择波段、加一查找记忆号、减一查找记忆号，TUNER音源的操作也是没有优先级，即所有的分区均可进行操作，LCD显示记忆号和频率，要退出此界面可按对应 SHAPE \* MERGEFORMAT 的按键。
 | |||
| |||
7调节音量、音调
在分区已经打开的状态下按对应音量图形的按键进入图7界面，按相应按键即可实现音量调节操纵。要退出此界面可按对应 SHAPE \* MERGEFORMAT 的按键。
 |
