一、基本概况
根据广播系统的需求和实际情况，我们按照“统一规划、讲究实效、安全可靠”的原则，确立该系统的解决方案。在自然分区和功能分区的前提下合理划分控制区，进行分区或集中控制。在设计上采用先进的数字传输技术代替模拟传输技术，而且有良好的开放性和扩展性、人性化的管理功能，在设计广播系统时，采用市场覆盖率高、技术成熟、质量可靠的音频设备，先进的数字传输技术，以保证广播的高效性，可靠性和稳定性。
二、广播系统设计依据
本方案依照用户对于背景音乐及紧急广播系统实际使用要求，按以下有关国家标准为依据，并且加入本公司的经验而设计：
《工业企业通信接地设计规范》：GB/J79-85
《建筑防雷设计规范》：GB/J57-83
《建筑电气设计技术规程》：JG/J16-83
《中华人民共和国火灾自动报警系统设计规范》：GB/J116-88
三、广播系统设计思想
严格按照中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）作为设计依据，结合贵方的需求，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国外/国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：
1) 先进性和可扩展性：
现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。
2) 科学性和规范性：
公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验。
执行的主要规范内容包括：
1． GBJ116-8 《火灾自动报警系统设计规范》
2． GBJ50166-92《火灾自动报警系统施工及验收》
3． GBJ-89 《民用建筑电缆电视系统工程技术规范》
4． GBJ16-37 《建筑设计防火规范》
5． GJ/T16-92《民用建筑电器设计规范》
6． GB 50168-92《电气装置安装工程电缆线路施工验收规范》
7． GB 50169-92《电气装置安装工程接地装置施工验收规范》
8． GB 50254-96《电气装置安装工程底低压电器施工验收规范》
9． GB 1419-93《声系统设备互连的优选配接值》
10．JGJ/T16-92《民用建设电气设计规范》
11．JGJ79-2002《建筑地基处理技术规范》
3) 安全性和可靠性：
公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。（容后付上授权证书）这一点是国际国内工程招标项目重点考核的关键条件之一。
本设计是根据甲方的要求，综合吸取当前国内消防系统的先进技术，设计成一套设备先进、格调高雅、音质优美、功能齐全的现代化公共/消防广播系统。所配置的设备均选用名牌产品以确保高超的性能指标，运用我们从事系统工程设计和施工多年的理论和实践经验，精心搭配组合，确保性能优异，质量可靠。下面分别对公共/消防广播系统的设计方案分别作一简要说明。
公共/消防广播设计指标：
（中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）1999年6月1日实施）
1、控制中心报警系统应设火灾应急广播,集中报警系统宜设置火灾应急广播。
2、 火灾应急广播扬声器的设置，应符合下列要求：
2．1民用建筑内扬声器应设置在走道和大厅等公共场。每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12.5m。
2.2在环境噪声大于60的场所设置的扬声器，在其播放范围内最远点播放声压级应高于背景噪声的15。
2.3客房设置声用于扬声器时，其功率不宜小于1.0W。
3、火灾应急广播与公共广播合用时，应符合下列要求：
3.1火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。
3.2消防控制室应能监控用于火灾应急广播时的扩音机的工作状态。
3.3床头控制柜内设有服务性音乐广播扬声器，应有火灾应急广播功能。
3.4应设置火灾应急广播备用扩音机，其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍。
4)音质优化：
以音质为设计的核心。要达到这一目标设备的选用为首要条件，我们在这里所选用都是高保真产品，并配合先进合理的系统设计保证了音质的优化。
四、选型原则及建设原则
1)选型原则
1、系统设计的科学性、准确性和先进性：
对公共广播系统设计时，保证这些场地的声学技术指标达到招标文件中规定的要求，使各个场地的音响系统设计具有科学性、准确性和先进性。
2、满足功能要求的系统性和实用性：
在公共广播系统设备配置中，我们保证系统应具备完成工程所要求功能的能力和水准，符合工程实际需要和国内有关规范的要求，实现容易，操作方便。
公共广播系统选用的设备均为国外国内知名厂家的先进产品，设备的指标满足要求，并且具有一致性和互换性，使系统具有良好的灵活性、兼容性、扩展性和可移植性。
3、设备的可靠性和服务保障：
我们设计公共广播系统中主要设备均为著名品牌的产品，DSPPA专业产品具有极高的可靠性和出色的性能表现已在国内各地成功应用并获很高的赞誉；同时DSPPA专业产品在全国承诺所有用户享有1年的免费保用，并在国内各地建立有完善的技术服务网络，为客户提供及时有效的服务。
4、系统配置的经济性：
我们始终遵循公共广播系统选用设备的性能和价格之比达到最佳的原则，保证公共广播系统配置具有很高的经济性和实用性。
5) 该系统的技术含量高，具有超前性，所以选用了知名品牌DSPPA（迪士普）。系统价廉物美、服务快捷周到.
2)建设原则
a) 要求
当今的广播技术不断地朝着数字化，智能化，宽带化和人性化的方向发展，在建立数码播音系统时，采用市场覆盖率高、技术成熟、质量可靠的音频设备，先进的数字传输技术，以保证广播系统的高效性，可靠性和稳定性。
b) 先进的数字传输技术代替模拟传输技术
模拟信号传输方式存在着失真大，频带窄，信噪低等问题，而采用数字信号传输则无传输问题对音质造成的损害，能在教室终端重现高保真的音源信号。室外具有良好的防雷设施，很好地保护了设备的正常运行。
c) 有良好的开放性和扩展性
系统采用开放型结构，可扩展性强，结构紧凑且可灵活组合，升级扩展性佳；
d) 具有人性化的管理功能
系统操作与管理体系应具有操作简单，易学易用的特性。
五、广播系统设计目标
按要求，使各个广播点能同时播放相同广播或不同广播，在宣传，管理上达到全方位高质量的广播效果，针对目前用户对于背景音乐及紧急广播系统的实际使用要求，本方案拟采用DSPPA公共广播系统。
² 每个控制区，可独立控制，也可集中控制，在主机编辑情况下自动切换或整体控制。
² 整个系统可无人值守有定时功能，自动控制系统启/闭，系统可编辑各分区在不同时间内播放不同节目，可全区或单区寻呼广播（具有优先级别）。
² 系统内存DSPPA节目源，更可加插所需节目播放。
² 合理分区，使系统控制方便，避免干扰与浪费，
² 广播系统的声压级＞80dB
频响150Hz-1.2kHz，±3dB
语言清晰度 ST1＞0.4
² 合理的设计系统功率，充分考虑系统老化与线路耗损。
六、广播系统设计方案
1)设计方案
整个医院一共由门诊楼、住院楼、谊侨楼、室外绿地四大部分组成，其中门诊楼12层、住院楼24层、谊侨楼12层，地下2层停车场，所以整个系统分为51个区，因为整个系统的分区比较多，用到的功放相应也比较多，所以设计时应该考虑到功放的主/备切换。
功放分布情况：
谊侨楼一共用到双通道功放 MAG1325九台，主备切换MP9921M三台，其中主功放六台，备用功放三台。
门诊楼一共用到双通道功放 MAG1325一台、MAG1335三台、MAG1312四台，主备切换MP9921M三台，其中主功放1325一台、1335三台、1312四台，备用功放1335一台、1312一台.
住院楼一共用到双通道功放MAG1335十六台，MAG1306一台，主/备切换器MP9921M五台。
另外地下室和室外绿地一共用到纯后级功放MP4010一台、MP2010一台、MP3510一台，备用功放MP4010一台，主/备切换器MP9921M一台。
扬声器的分布：
谊侨楼共十二层，一共用到天花喇叭 357只、壁挂音柱4只、音量控制器159只。
门诊楼共十二层，一共用到天花喇叭478只、音量控制器34只。
住院楼共二十四层，一共用到天花喇叭 989只、壁挂音柱10只、音量控制器298只。
地下停车场共两层，一共用到天花喇叭 86只、壁挂音柱80只。
室外绿化带主要采用草地音箱，一共用到蘑菇草地音箱630（G、Y）三十只，620G十只，主要分布在各楼之间的绿化带，人行道主要采用室外防水音柱，一共用到DSP208 四十只，主要分布在主干道和各人行道。
系统主要由以下五部分组成：
1）音源部份:
主要由智能广播中心自带节目源、数字调谐器，磁带播放机，寻呼话筒等组成。
2）功放机部分 :
采用DSP MAG1306/1312/1325/1335双通道功放，DSP MP4010/3510/2010纯后级功放。
3）扬声器部分:
采用DSP208全天候豪华室外音柱及DSP630、620草地音箱，室内则采用DSP501天花喇叭，该系列产品拥有外形美观，声音优美，安装方便等优点。
4)控制部分:
采用DSP1189智能广播中心，内置外设控制模块，可外控CD机、调谐器、磁带播放机、播放器等设备。
5）其它周边设备：
电源设备采用DSPPA MP9923S电源时序器，主要作用是把所有设备电源集中在一起，并能按顺序自动延时打开及关闭设备电源，令操作人员对设备操作更易掌握，从而延长设备的使用寿命。寻呼话筒采用DSPPA MAG1488 II远程寻呼话筒。
主要功能：
1. 广播系统满足一般的背景音乐使用功能；
2. 广播系统满足区域寻呼功能；
3. 广播系统设置多种音频接口，可以单独使用或与其他音频系统相互连接；
功能的实现
背景音乐的实现 : 音源部分主要由MAG智能广播中心/录放音卡座机/收音机组成，音频信号送入四分区输出模块中进行信号的选择，再输入到功放进行功率的放大，定压输出，由DSPPA MAG1864四分区模块分配到各区，可以根据要求进行分区/全区的广播，达到背景音乐的实现
区域寻呼/消防和紧急事故的广播功能的实现： 当有消防报警信号送入到DSPPA MAG1880报警输入模块时， DSPPA MAG1189智能化主机输出一路报警信号到强插电源，强插电源同时输出24V直流电源打开强插音量控制器，主机同时输出报警信号到DSPPA智能化功放，向各区域进行报警，同时可以利用DSPPA MAG1488II寻呼话筒向各区域进行寻呼/疏散指导。
2、系统清单（见附表）
3、广播系统图（见附图）
4、主要设备简介

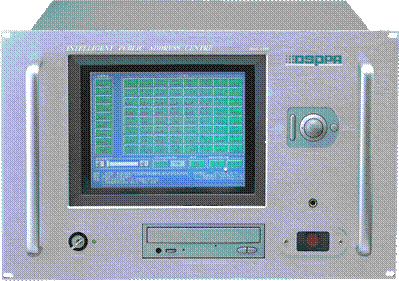

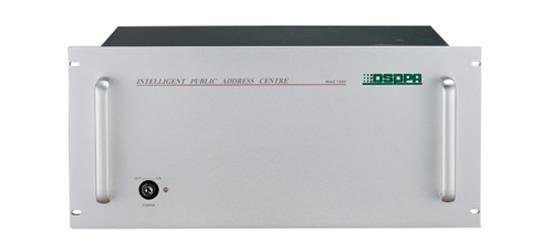

DSPPA MAG-1189智能主机
 |

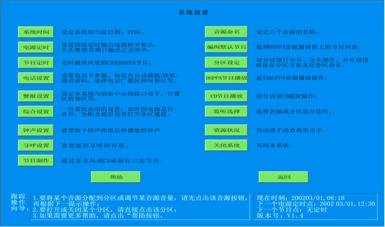

智能化公共广播系统主机是由CPU管理的核心设备。在系统建立时通过友好的菜单界面进行编程，之后系统即在程序支配下自动进行。该主机函盖了分区、定时、寻呼、遥控、强插、电话和警报管理系统功能；同时能提供24小时不间断的背景音乐，以及可预置的固化录音。功能强大，操控灵活。
§全新的平台
§醒目友好的大幅显示屏，简单易明的操作
§ 高度智能化集成，虚拟和扩充了88系列除功放以外的全部功能：

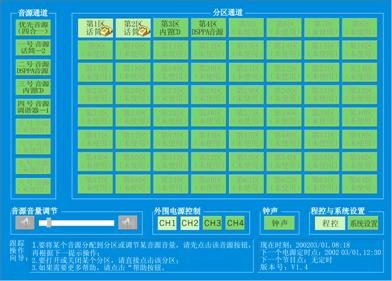

•（17输入）X（64输出）矩阵分区，
支持多种节目同时分区播放
• 多个各具优先权限的远程分区寻呼终端
• 内置DSPPA独家音源、具有至少一星期不重复的背景音乐播放容量
• 可编程的消防接口和电话接口
 |
u 可支持用户自行录制容量极大的声频节目
u 全方位定时编程和节目编程
u 便于扩展或增加各种功能，支持个性化
§ 绿色操作系统，自动节能运行
2）模块扩展器 MAG1200
〓功能特点〓
◆用于MAG1000系列智能广播系统扩展模块；
◆用于ADR可寻址广播系统扩展警报输入模块和市话转接模块；
◆用于MAG5000系列网络广播系统扩展警报输入模块和市话转接模块；
◆每台可扩展1-12个模块，可多台链接。
§

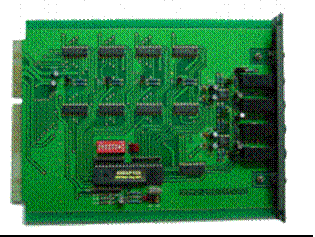

3)DSPPA MAG-1826寻呼控制模
有线遥控分区寻呼接口、外接寻呼话筒、有线遥控距离可达1公里。
4)DSPPA MAG-1864四路输出模块：
4路音频信号输出、每路均可调用任一个输入音源。
5)DSPA MAG-1822普通输入模块：
4路音频信号输入（每路均有话筒电平和线路电平输入口）各路独立处理信号可分配到任何输出通道。

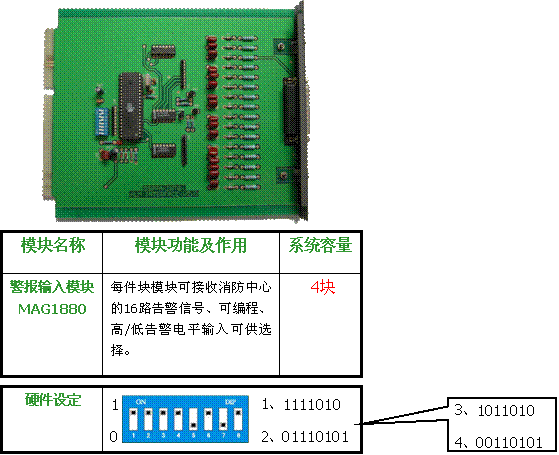

6)16路警报输入模块MAG1880

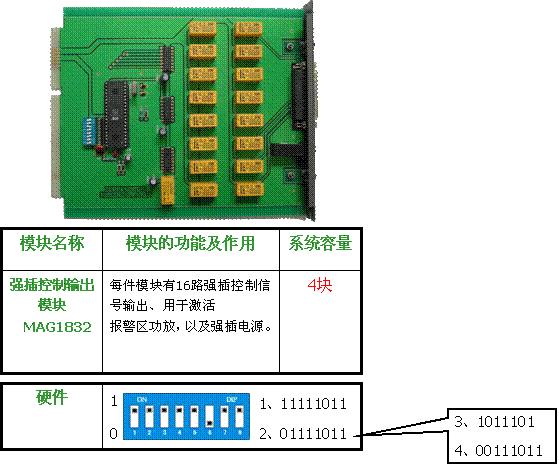

7)16路强插控制输出模块

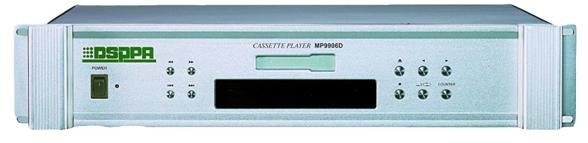

8）DSPPA MP9906D磁带播放机
〓 SHAPE \* MERGEFORMAT 功能与特点：〓
u ．微电脑控制，轻触式操作。
u ．全逻辑磁带播放，VFD显示。
u . 具有选曲功能，通电后自动播放．
u ．受无线遥控器和定时器控制.

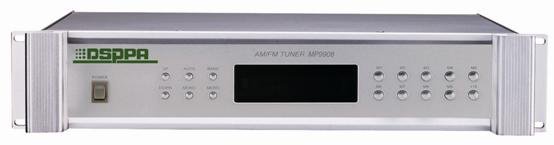

9)DSP MP-9908R调谐器
〓性能特点〓
u 微电脑控制，数字调谐系统。
u 全轻触按键控制VFD显示。
u 具有自动搜索和记忆功能，AM/FM各可存储20个电台。
u 受无线遥控器和定时器控制。

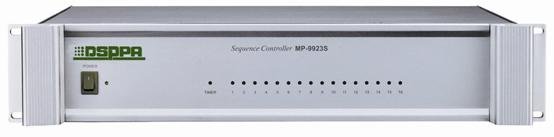

10）DSP MP9923S电源时序器
〓功能特点〓
u 公共广播系统电源管理设备之首选
u 按顺序开启/关闭多达16路受控设备电源
u 通过定时器作自动/人工控制
u 插座总容量达4.5KVA

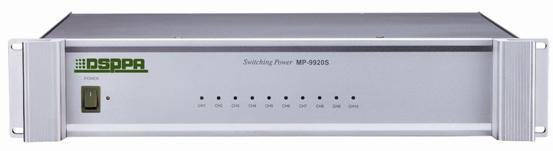

11）DSP MP9920S强插电源
〓功能特点〓
u 10路警报信号输入
u 10路警报链接输出
u 10路受警报控制的24V直流电源输出，可用于驱动强插切换系统。
12）DSP MAG1488II遥控寻呼话筒
〓功能特点〓
◆一公里内有线遥控寻呼；
◆64分区，任意选通；
◆自带2种钟声；
◆音量可调；
◆分区指示，音量指示。

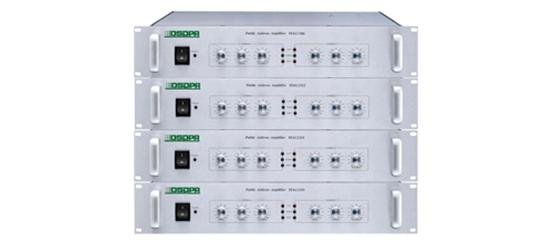

13） DSP MAG1306/1312/1325/1335双通道功放
〓功能特点〓
◆可接插输出线路、开路及电路故障告警附卡；
◆独立高低音调、音量增加；
◆70V、100V、200V三线制定压输出；
◆可接插告警固化录音附卡。

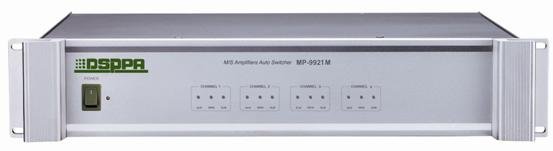

14） MP-9921M功放主/备切换器
〓功能特点〓
u 能自动发现声频功放故障并在“主功放” 和“ 备用功放” 之间实现自动切换。
u 具有4个完全相同的独立的通道，每个通道均能完成 主 / 备 功放之自动检测与自动切换。
u 一目了然的工作状态指示。

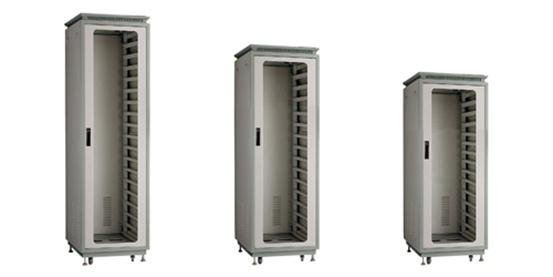

14）专业带门机柜 GA-1800
〓参数规格〓
|
型号 |
MP40U |
MP20U |
MP30U |
|
尺寸(HxWxL) |
2005x525x625mm |
1578x525x625mm |
1117x525x625mm |
|
内部尺寸 |
40U |
30U |
20U |
|
颜色 |
灰色 | ||
|
选购件 |
托盘、空白板、横托条 | ||
15）天花喇叭 DSP501
〓功能特点〓
u 工作电压70/100V，功率1.5~10W（多个配接端子），适应不同场合；
u 最大声压级97±2dB，有效频率范围 60Hz ~ 20kHz;
u 重0.8 kg，强力活动夹设计，安装方便；
u 优质工程塑料注塑成型，经久耐用，不变形，不褪色；
u 扬声器悬边阻尼处理，寿命长，灵敏度高（91±2dB），声音清晰、明亮。

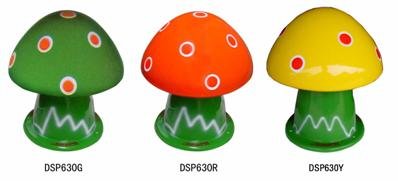

16）草地音箱 DSP630
|
〓功能特点〓 u 优质树脂制成，机械强度高，造型优美，置于室外草地，品味一流； u 工作电压70/100V，功率8~ 30W（多个配接端子），适应不同场合； u 最大声压级 103±2dB，有效频率范围 100Hz - 8 kHz，360 °指向性 u 重9 kg，着地稳重； u 选用防水单元，寿命长，灵敏度高（90±2dB），声音清晰、明亮。 |
17）草地音箱 DSP620
 |
〓功能特点〓
u 优质工程塑料注塑成型，经久耐用，不变形，不褪色；造型优美，置
u 于室外草地，品味一流；
u 工作电压70/100V，功率5 ~ 20W（多个配接端子），适应不同场合；
u 有效频率范围 150Hz -13 kHz，360 °指向性设计；
u 重4.5 kg，着地稳重；
u 选用防水单元，寿命长，灵敏度高（91±2dB），声音清晰、明亮。

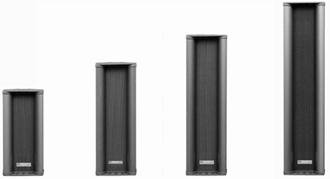

18）室外防水音柱DSP208
 |
全天候设计，选用防水单元，室内外均宜，寿命长，灵敏度高(89±2dB)，声音清晰、明亮； 重2.5/3.5/4.5/5.5 kg，配有安装支架，安装便捷； 工作电压70/100V，功率 8/15/23/30W, 多个配接端子，适应不同场合； 最大声压级达99/102/103/105±2dB，有效频率范围宽达140Hz ~14kHz 。 |
