一、基本概况
根据广播系统的需求和实际情况，我们按照“统一规划、讲究实效、安全可靠”的原则，确立该系统的解决方案。在自然分区和功能分区的前提下合理划分控制区，进行分区或集中控制。在设计上采用在市场上知名度相当高的ZABKZ系列产品，该系列产品有良好的开放性和扩展性、人性化的管理功能，在设计广播系统时，采用市场覆盖率高、技术成熟、质量可靠的音频设备，先进的数字传输技术，以保证广播的高效性，可靠性和稳定性。
二、广播系统设计依据
本方案依照用户对于背景音乐及紧急广播系统实际使用要求，按以下有关国家标准为依据，并且加入本公司的经验而设计：
《工业企业通信接地设计规范》：GB/J79-85
《建筑防雷设计规范》：GB/J57-83
《建筑电气设计技术规程》：JG/J16-83
《中华人民共和国火灾自动报警系统设计规范》：GB/J116-88
三、广播系统设计思想
严格按照中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）作为设计依据，结合贵方的需求，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国外/国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：
1) 先进性和可扩展性：
现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。
2) 科学性和规范性：
公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档，确保整个工程经得起各方面的和较长时间的严格考验。
执行的主要规范内容包括：
1． GBJ116-8 《火灾自动报警系统设计规范》
2． GBJ50166-92《火灾自动报警系统施工及验收》
3． GBJ-89 《民用建筑电缆电视系统工程技术规范》
4． GBJ16-37 《建筑设计防火规范》
5． GJ/T16-92《民用建筑电器设计规范》
6． GB 50168-92《电气装置安装工程电缆线路施工验收规范》
7． GB 50169-92《电气装置安装工程接地装置施工验收规范》
8． GB 50254-96《电气装置安装工程底低压电器施工验收规范》
9． GB 1419-93《声系统设备互连的优选配接值》
10．JGJ/T16-92《民用建设电气设计规范》
11．JGJ79-2002《建筑地基处理技术规范》
3) 安全性和可靠性：
公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。（容后付上授权证书）这一点是国际国内工程招标项目重点考核的关键条件之一。
4)音质优化：
以音质为设计的核心。要达到这一目标设备的选用为首要条件，我们在这里所选用都是高保真产品，并配合先进合理的系统设计保证了音质的优化。
四、选型原则及建设原则
1)选型原则
1、系统设计的科学性、准确性和先进性：
对公共广播系统设计时，保证这些场地的声学技术指标达到招标文件中规定的要求，使各个场地的音响系统设计具有科学性、准确性和先进性。
2、满足功能要求的系统性和实用性：
在公共广播系统设备配置中，我们保证系统应具备完成工程所要求功能的能力和水准，符合工程实际需要和国内有关规范的要求，实现容易，操作方便。
公共广播系统选用的设备均为国外国内知名厂家的先进产品，设备的指标满足要求，并且具有一致性和互换性，使系统具有良好的灵活性、兼容性、扩展性和可移植性。
3、设备的可靠性和服务保障：
我们设计公共广播系统中主要设备均为著名品牌的产品，ZABKZ专业产品具有极高的可靠性和出色的性能表现已在国内各地成功应用并获很高的赞誉；同时ZABKZ专业产品在全国承诺所有用户享有1年的免费保用，并在国内各地建立有完善的技术服务网络，为客户提供及时有效的服务。
4、系统配置的经济性：
我们始终遵循公共广播系统选用设备的性能和价格之比达到最佳的原则，保证公共广播系统配置具有很高的经济性和实用性。
5) 该系统的技术含量高，具有超前性，所以选用了知名品牌ZABKZ（欧比克）。系统价廉物美、服务快捷周到.
2)建设原则
a) 有良好的开放性和扩展性
系统采用开放型结构，可扩展性强，结构紧凑且可灵活组合，升级扩展性佳；
b) 具有人性化的管理功能
系统操作与管理体系应具有操作简单，易学易用的特性。
五、广播系统设计方案
1)设计方案
本系统分为12个区，前端音源配置有MAG智能广播中心、卡座播放机、CD播放机、寻呼话筒等。
主要功能：
1. 广播系统满足一般的背景音乐使用功能；
2. 广播系统满足区域寻呼功能；
3. 广播系统设置多种音频接口，可以单独使用或与其他音频系统相互连接；
功能的实现
背景音乐的实现 : 音源部分主要由AXT智能广播中心/录放音卡座机/CD播放机组成，音频信号送入四分区输出模块中进行信号的选择，再输入到功放进行功率的放大，定压输出，由ZABKZ AXT1864四分区模块分配到各区，可以根据要求进行分区/全区的广播，达到背景音乐的实现
2、系统清单（见附表）
|
序号 |
产品名称/型号 |
单位 |
数量 |
|
1 |
卡座播放器 DSPPA MP-9906D |
台 |
1 |
|
2 |
CD播放器 DSPPA MP-9907C |
台 |
1 |
|
3 |
数字调谐器 DSPPA MP-9908R |
台 |
1 |
|
4 |
前置放大器 DSPPA MP9911P |
台 |
1 |
|
5 |
智能广播中心 DSPPA MAG-1189 |
台 |
1 |
|
6 |
分区模块 DSPPA DSPPA MAG1864 |
块 |
2 |
|
7 |
遥控寻呼模块 DSPPA MAG1826 |
块 |
1 |
|
8 |
遥控寻呼话筒 DSPPA MAG1488 II |
块 |
1 |
|
9 |
纯后级功放DSPPA MP2600 |
台 |
6 |
|
10 |
合并式功放DSPPA MP600PII |
台 |
3 |
|
11 |
带钟声话筒 DSPPA CM-10 |
只 |
1 |
|
12 |
天花喇叭DSPPA DSP501 |
只 |
36 |
|
13 |
室外音柱DSPPA DSP355 |
只 |
16 |
|
14 |
室外音柱DSPPA DSP455 |
只 |
28 |
|
15 |
室外音柱DSPPA DSP555 |
只 |
8 |
|
16 |
电源时序器 DSPPA MP9923S |
台 |
1 |
|
17 |
1.8M机柜 DSPPA MP40U |
套 |
1 |

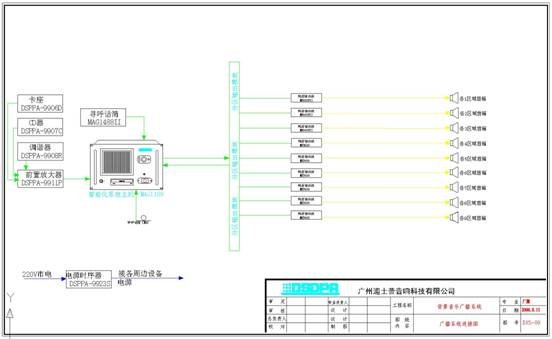

3、广场广播系统图（见附图）
4、主要设备简介
主要设备简介:

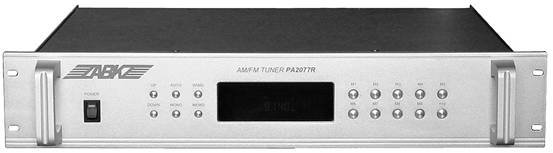

1)ZABKZ PA2077R数字调谐器
该机采用微电脑控制，数字调谐系统
全轻触按键控制，VFD显示，具有自动搜索和记忆功能，AM/FM各存储20个电台
有断电记忆功能，音频信号电平指示
能接受遥控和定时遥控。

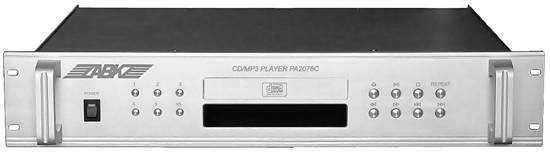

2） ZABKZ PA2076C CD播放机
全轻触按键控制，直选节目，VFD显示，
能接受遥控和定时遥控
3）ZABKZ PA2075D磁带播放器
全轻触按键控制，VFD显示，
具有选曲功能，通电后自动播放
能接受无线遥控和定时器遥控

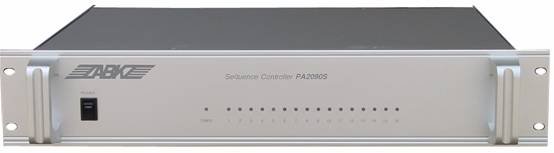

6）ZABKZ PA2090S电源时序器
公共广播系统电源管理设备之首选
按顺序开启、关闭多达16路受控设备电源
通过定时器作自动、人工控制
插座总容量达4.5KVA
7）纯后级功放 ZABKZ PA7002(1500W)
100V.70V定压输出和4欧－16欧定阻输出，1单元LED电平指示
RCA插口和XLR插口供方便地环接
输出短路保护及告警、过热告警和饱和失真告警
7）天花喇叭 ZABKZ 121
