技术建议书内容
1.概述
随着时代的不断进步和科学技术的飞速发展，现代建筑的功能要求与原来的建筑有着明显的差别。特别是建筑弱电技术的高速发展，将电子技术、通讯技术、网络技术、计算机技术、自动控制技术、传感器技术等系列最先进的技术引入，使建筑物的服务功能大大提高，综合性更强，涉及的领域更广。近年来，住宅小区有了新的定义和要求，在提供安全、舒适、方便、节能、可持续发展的生活环境的同时，还需要便于统一管理和控制。
那么，公共广播系统给住宅小区带来了什么样的效果呢？试想一下，在工作之余、闲暇之时，漫步在公共花园、绿地，耳边飘来轻柔的音乐声，那将给人们祥和、美满的感觉，营造了小区优雅的氛围。公共广播系统在提供了背景音乐的同时，也成为小区安全不可缺少的一分子。在发布通知及紧急呼叫中，广播系统起到了积极和快捷的作用。
为在小区内营造一个舒适、轻松的生活环境，现代化智能小区通常设置有背景音乐系统。背景音乐系统对缓解人们因生活、工作紧张而造成的生理和心理上的不适起着重要的作用，可以为居住在住宅小区内的人们营造一个舒适美好的生活环境，并且作为公共广播系统可提供火灾报警广播。
公共广播作为弱电系统的一个组成部分，紧密联系着人们的现代生活，其既能播放音乐，又能作业务宣传和寻呼广播，还能作为火灾事故的紧急广播，是一种通用性极强的广播系统，广泛用在小区、商场、宾馆、办公小区、机场、码头、车站等场所，是现代生活与工作中不可缺少的部分。
公共广播及背景音乐系统分为三个部分：一部分是背景音乐系统，用于向小区中心广场、各组团花园、主干道等公众活动区播出背景音乐；另一部分为公共广播，平时用于播出通告通知等信息，在紧急状态如发生火灾时进行紧急广播，公共广播由中心控制选择节目源，并能够分区域进行播出和切换。公共广播的音量可由各个区域自行控制。最后一部分是住宅小区中心广场的集会广播系统，考虑到中心广场的特殊性，该系统在中心广场留有若干个话筒接口，中心广场的区平时同其它区一样工作，当遇到集会等活动时可用来现场讲话，充分发挥系统的功能。
为了进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的居住与生活环境，并根据各种不同小区的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。
本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
2.设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
5、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
6、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。智能化管理系统大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
3.设计规范和依据
1、《智能建筑设计标准》(GB／T 50314—2000)
2、《建筑智能化系统工程设计标准》（DB32/191-1998）
3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）
5、《民用建筑电气设计规范》（JGJ/T16-92）
6、《系统接地的型式及安全技术要求》（GB14050-93）
7、《安全防范工程程序与要求》（GA/T75-94）
8、《安全防范工程验收规则》（GA/T308-2001）
9、《安全检查防范系统通作图形符号》（GA/74-94）
10、《消防联动控制设备通用技术条件》（GB 16806—1997）
11、《火灾自动报警设计规范》（GB50116-98）
12、《建筑设计防火规范》（GBJ16-37）
13、《火灾自动报警系统施工及验收规范》（GBJ50166-92）
4.系统功能和特点
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。智能化管理系统对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目智能化管理系统，其具有以下功能：
１、分区广播功能
该广播系统最多可对10个区进行广播，在该方案中将按组团把小区划分为区域来进行分区广播，每区的广播区选择为花园、公共绿化带、组团内主干道等公共场所。
２、背景音乐系统
广播系统可选择三种音源：卡式放音座、数字调频调谐器、ＣＤ唱机，它们可对小区的公共区播放丰富的节目音源。
３、消防紧急广播
作为小区的一个必须的功能项目，系统可提供完全符合消防紧急广播的功能，当小区某一区发生火灾报警时，可自动触发语音系统对发生火灾的这一区及其相邻区域进行语音提示，并可人工广播来进行事故处理。
该小区采用微处理机控制的扩音管理系统，管理中心采用模块化结构，插入／互连功能不仅可以精确地满足用户当前的需要，也可以满足用户今后改造和扩展的需要。
（１）采用高性能的音源，放大器对语言和音乐都有高品质的还原；
（２）定压式输出保证每个扬声器音量一致；
（３）背景音乐和紧急广播系统向小区的中心广场、各组团的花园、绿化带、主出入口、主干道等公共场所提供背景音乐和公共传呼服务，兼具火灾紧急广播；
（４）背景音乐和紧急广播系统可按区域对一个分区输出；
（５）背景音乐和紧急广播控制系统可共享扬声器，所有广播区域平时播放背景音乐，一旦被某区域的火警信号触发（或按其它信号实验性触发），广播主机能自动控制相关组团所有扬声器播发紧急消息。作为小区的一个必须的功能项目，系统可提供完全符合消防紧急广播的功能，当某一区域发生火灾报警时，可自动触发语音系统对发生火灾的这一区及其相邻区域进行语音提示，并可人工广播来进行事故处理；
（６）广播系统可选择三个音源：卡式放音座、数字调频调谐器、ＣＤ唱机，它们可以对小区的公共区播放丰富的节目音源。
总之，本智能化管理系统是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的生活环境空间。
5.方案设计
根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，以及所提供的图纸及相关资料，并接合项目的实际情况及未来的发展趋势，对该项目的智能化管理系统进行方案设计。
5.1.系统构成及原理

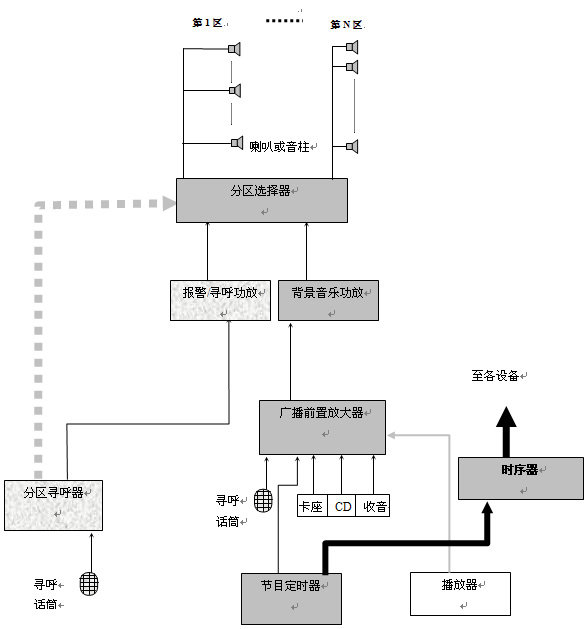

公共广播系统构成由节目源设备、信号的放大和处理设备、传输线路和扬声器四个部分组成。其原理如以下系统图：
5.2.用户需求分析及前端分布
根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点，并根据所提供的图纸及相关料资，并根据项目实际情况及未来的发展趋势，结合我公司从事过的多个项目所积累的经验，以及相关产品的性能等因素，对本项目方案实施。
作为一个现代化的智能小区，其分区广播管理是配合管理方式的首选，能够很好地配合小区的各类管理工作。背景音乐将为小区各公共场所提供舒适幽雅的氛围，而紧急消防广播更是小区所必不可少的安全措施，可及时处理小区发生的火灾等紧急事故。
该小区的广播系统采用国际知名的广播音响系统，其功能集分区广播、背景音乐与紧急消防广播于一体。
XXXXX为国家认定的11个“国家软体产品基地”之一，其二期工程占地26万平方米，其中绿化区7.
A区广场和D区蓝球场、网球场作为一个公众区考虑到它的综合性、多功能，要求广播音量宏亮、清晰，所以选用室外防水金属音柱18个，这类音柱有逼真的放声特性，同时它具有防水、防微酸碱的功能，针对广东的气候特性也是有相当的防护性。
B区、C区和D区道路两旁都有绿化物，为了使它具有休闲背景音乐的功能，同时也考虑到与绿化物的匹配，选用草地带灯灯塔喇叭40个，该款喇叭具有美观大方，防水，音质好的功能。
B区水景，由于是休闲观赏区，所以选用仿真岩石园林喇叭8个，该款喇叭同样具有防水防潮的功能并且造型逼真。
以上是各区喇叭的配制，考虑到各分区的功能不同及使用方便，设计A区广场喇叭为一分区，B区道路及小景为二分区，C区道路为三分区，D区道路为四分区，D区篮球场和网球场为五分区，经此设置，功能和区域划分开了，控制也更方便。并且实现三种不同音源在不同分区同时广播，试想一下，一区广场文艺演出类的广播，二、三、四区在播放柔美的轻音乐，五区在播放关于运动类的广播，能够自由切换，互不干扰。并且该套系统以后扩容（跟整个工业园内的各厂区广播连接）方便，简单。
音源部分采用了电脑编辑自动播放系统（软件），该软件系统的连接使整个广播系统的编辑播放更加灵活自如，可十分容易地做到无人值守及定时、定内容的播放，实现智能化的住宅小区的功能。
广播传输系统应用定压技术，解决了因距离产生的局限，为小区公共广播提供了一种实现长距离传输的方案。本项目前端分布情况，具体参见如下信息点统计表。
5.3.实施方案设备选型及配置
5.3.1 公共广播工程设计的一般顺序
这里所说的公共广播是指有线传输的声音广播，通常用于公共场馆、大厦、小区内部，供背景音乐广播、寻呼广播以及强行插入的灾害性广播使用。
这一类公共广播工程的设计，通常按下列顺序进行：
1、 首先应考虑广播扬声器的选用、配置
2、 广播功放的选用
3、 广播分区
4、 广播系统的建构
5.3.2 广播扬声器的选用和配置
1、 广播扬声器的选用
原则上应视环境选用不同品种规格的广播扬声器。
例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器。这类扬声器结构简单，价钱相对便宜，又便于施工。主要缺点是没有后罩，易被昆虫、鼠类啮咬。
在仅有框架吊顶而无天花板
